Beschreibung

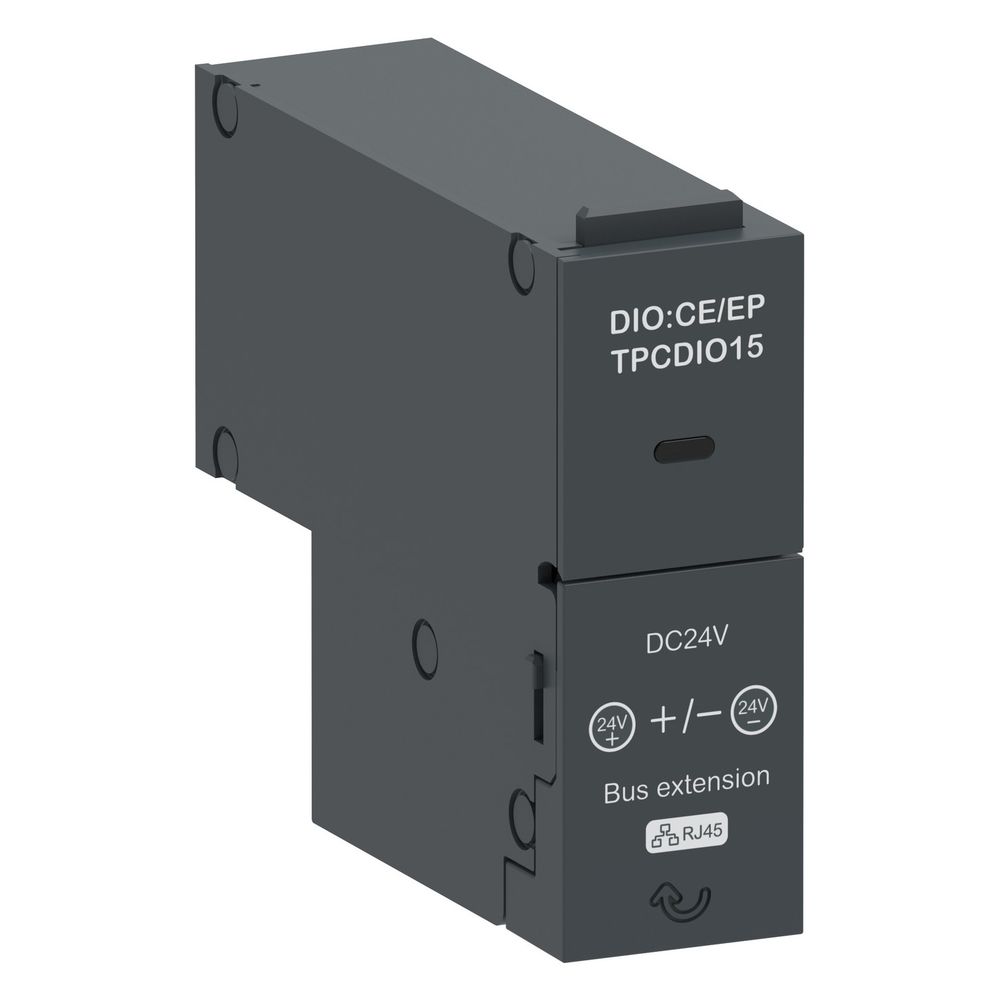

Schneider Electric E/A-Modul TransferPacT TPCDIO15, 56,5x20x69mm, IP20
Das Funktionsmodul der Baureihe TransferPacT dient als E/A-Modul für Signalisierungszwecke. Es ermöglicht eine CAN-Erweiterung zur Anbindung externer HMI-Schnittstellen über einen RJ45-Port und stellt die 24 V DC Hilfsversorgung für die Steuerung sicher, insbesondere bei Ausfall der Hauptstromquellen oder verzögertem Aggregatstart.
Signalisierung und Kommunikation
Das Modul fungiert als Meldezubehör und unterstützt die Aufrechterhaltung der Kommunikation. Durch die externe Stromzufuhr bleibt die Steuerung auch in kritischen Betriebszuständen einsatzbereit. Die Montage erfolgt steckbar an der Position links-unten.
Elektrischer Anschluss
Der Anschluss erfolgt über eine Schraubklemmenleiste, die einen Klemmbereich von 0,05 bis 2,6 Quadratmillimeter abdeckt. Das Modul ist für eine aufsteckbare Montage konzipiert und weist die Schutzart IP20 auf.
Technische Daten
- Baureihe: TransferPacT
- Produkttyp: E/A-Modul
- Max. Eingangsstrom: 1 A bei 24 V DC
- Bemessungs-Isolationsspannung: 30 V DC
- Schutzart: IP20
- Verschmutzungsgrad: 3
- Anzugsdrehmoment: 0,6 Nm
- Breite: 20 mm
- Höhe: 56,5 mm
- Tiefe: 69 mm
Das Funktionsmodul aus der TransferPacT-Serie bietet eine kompakte Lösung für die Signalisierung und CAN-Erweiterung in Schaltanlagen. Mit einer Bemessungs-Isolationsspannung von 30 V DC und einem Eingangsstrom von 1 A bei 24 V DC stellt es eine zuverlässige Hilfsversorgung für die Steuerungskommunikation sicher. Die Abmessungen von 20 mm Breite, 56,5 mm Höhe und 69 mm Tiefe ermöglichen eine effiziente Integration in bestehende Systeme.
Technische Daten
| Hersteller | Schneider Electric |
| [Ui] Bemessungs-Isolationsspannung | 30 V DC |
| Anzugsdrehmoment | 0,6 N.m + / -0,1 N.m |
| Artikelnummer | SE-TPCDIO15 |
| Aufbau der Hilfskontakte | Ohne |
| Ausführung | aufsteckbar |
| Baureihe | TransferPacT |
| Breite | 20 |
| EAN-13 | 3606481066053 |
| Fassung | ohne |
| Geräteanwendung | Signalisierung |
| Gewicht | 0,14 kg |
| Höhe | 56,5 |
| Max Eingangsstrom | 1 A 24 V DC + / -20 |
| Montageart | sonstige |
| Montagemodus | Steckbar |
| Montageposition | Links-unten |
| Produkt- oder Komponententyp | E / A-Modul |
| Schutzart (IP) | IP20 |
| Tiefe | 69 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | DE33842582 |
