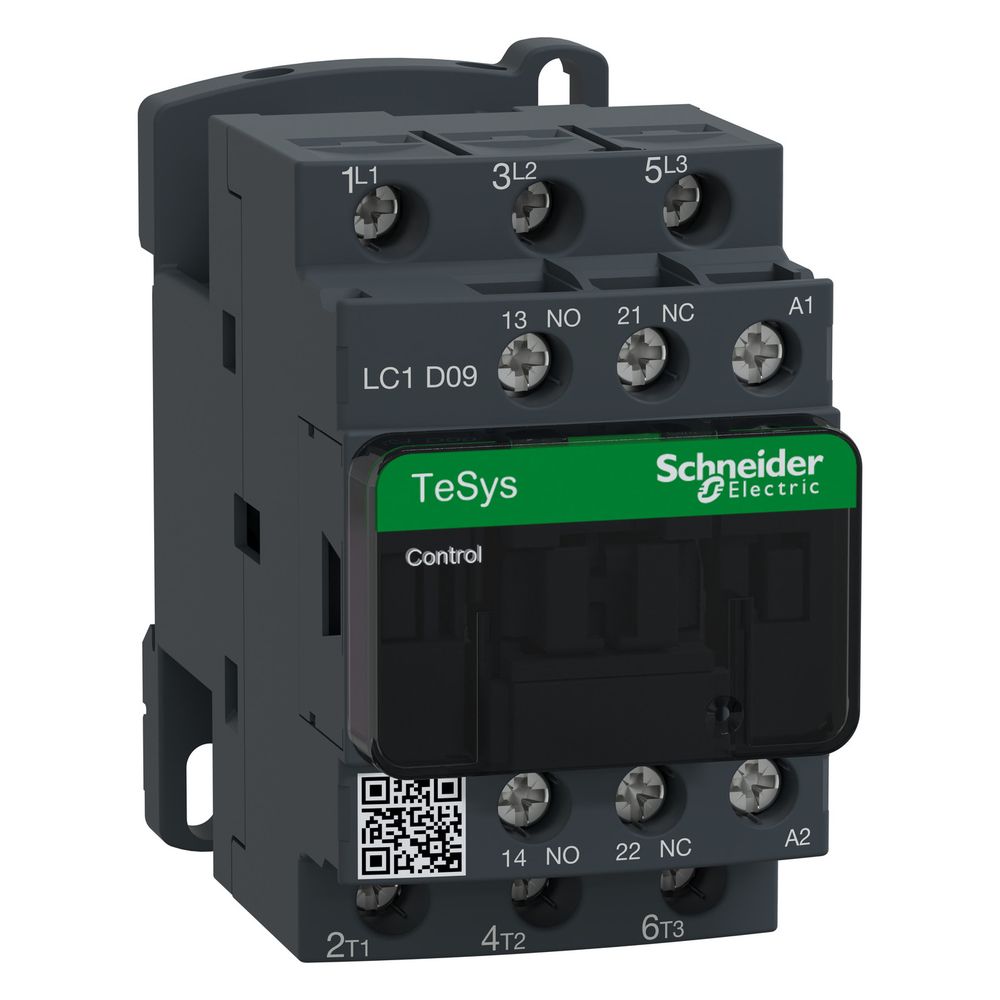

Schneider Electric Schütz TeSys Deca LC1D09B7, 4kW 9A 24V AC, 45x77x86mm

Das Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 9 A bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 24 V AC.

Zuverlässige Schalttechnik

Das Schütz verfügt über drei Hauptschließer sowie einen integrierten Hilfskontaktblock mit einem Schließer und einem Öffner. Dank mechanisch gekoppelter Kontakte und Spiegelkontakte eignet sich das Bauteil für sicherheitsrelevante Anwendungen. Die Montage erfolgt flexibel auf einer Schiene oder Platte mittels Schraubanschlüssen, die eine sichere Verbindung gewährleisten. Das Gerät ist für eine mechanische Lebensdauer von 15 Millionen Schaltspielen ausgelegt und erfüllt hohe Anforderungen an die Feuerbeständigkeit.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
• Steuerspeisespannung: 24 V AC
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Schließer, 1 Öffner
• Anschlussart: Schraubanschluss
• Abmessungen (BxHxT): 45 x 77 x 86 mm
• Gewicht: 0,32 kg
• Schutzart: IP20

Durch die kompakte Bauweise und die einfache Einrichtung ermöglicht dieses Leistungsschütz eine effiziente Integration in bestehende Schaltanlagen. Die hohe mechanische Robustheit und die Einhaltung internationaler Standards gewährleisten einen dauerhaften Betrieb unter anspruchsvollen Bedingungen. Mit einer Bemessungsbetriebsleistung von 4 kW und einer Steuerspannung von 24 V AC stellt das Gerät eine leistungsfähige Komponente für die präzise Steuerung elektrischer Verbraucher dar.
