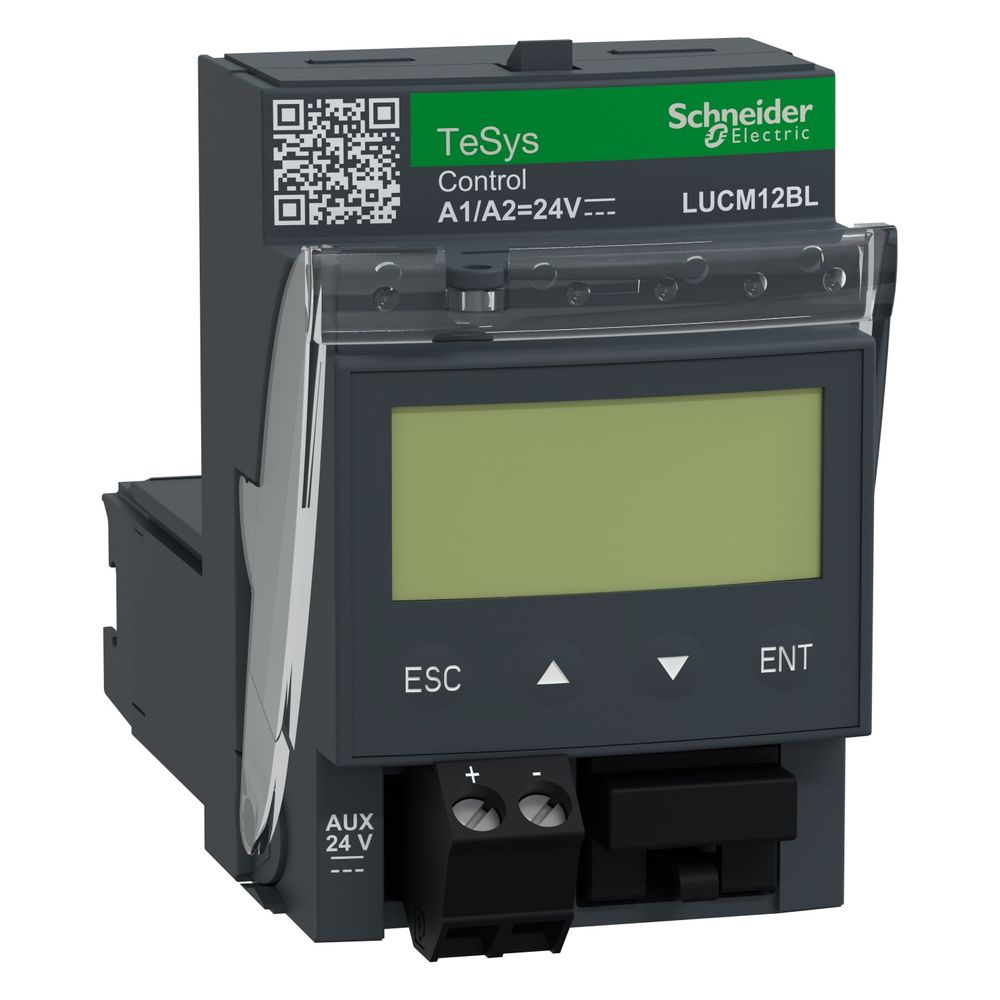

Schneider Electric Multifunktionssteuergerät TeSys LUCM12BL, 3-12A, 24V DC

Die multifunktionale Steuereinheit aus der Baureihe TeSys Ultra dient der präzisen Motorsteuerung und dem umfassenden Motorschutz. Das Gerät ist für einen Einstellbereich von 3 bis 12 A ausgelegt und unterstützt eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V. Dank integrierter Kommunikationsschnittstelle und LCD-Anzeige ermöglicht es eine detaillierte Überwachung und Visualisierung wichtiger Motorparameter.

Funktionsumfang und Schutz

Das Gerät bietet einen zuverlässigen Überlast- und Kurzschlussschutz sowie eine Schutzfunktion gegen Phasenausfall und Phasenunsymmetrie. Mit einer einstellbaren Auslöseklasse und einem temperaturkompensierten Überlastschutz eignet sich die Einheit für anspruchsvolle Steuerungsaufgaben. Die integrierte Datenprotokollierung und die differenzierte Fehleranzeige unterstützen bei der Diagnose thermischer und magnetischer Störungen. Die Rückstellung kann wahlweise manuell, automatisch oder per Fernzugriff erfolgen.

Kommunikation und Montage

Die Anbindung an übergeordnete Systeme erfolgt über eine RS485-Schnittstelle mit Modbus RTU-Protokoll. Die Montage ist dank der Tragschienenkompatibilität und der steckbaren Ausführung auf der Vorderseite effizient durchführbar. Das Gerät ist für eine Betriebshöhe von bis zu 2.000 m ausgelegt und arbeitet in einem Umgebungstemperaturbereich von -25 bis 60 °C.

Die Steuereinheit überzeugt durch ihre hohe Flexibilität bei der Motorüberwachung und Schutzkonfiguration. Mit einer Bemessungsbetriebsspannung von 690 V AC und einer präzisen Fehlerdiagnose stellt sie eine leistungsfähige Lösung für industrielle Anwendungen dar. Die Kombination aus robuster Bauweise, umfangreichen Diagnosefunktionen und der Unterstützung gängiger Kommunikationsstandards macht sie zu einer verlässlichen Komponente für moderne Antriebssysteme.

Technische Daten

• Einstellbereich: 3 - 12 A
• Bemessungsbetriebsleistung (400 V): 5,5 kW
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungssteuerspeisespannung: 24 V DC
• Auslöseklasse: CLASS 10
• Schutzart: IP40
• Kommunikationsprotokoll: Modbus RTU
• Umgebungstemperatur (Betrieb): -25…60 °C
• Abmessungen (B x H x T): 45 x 66 x 60 mm
• Gewicht: 0,175 kg
