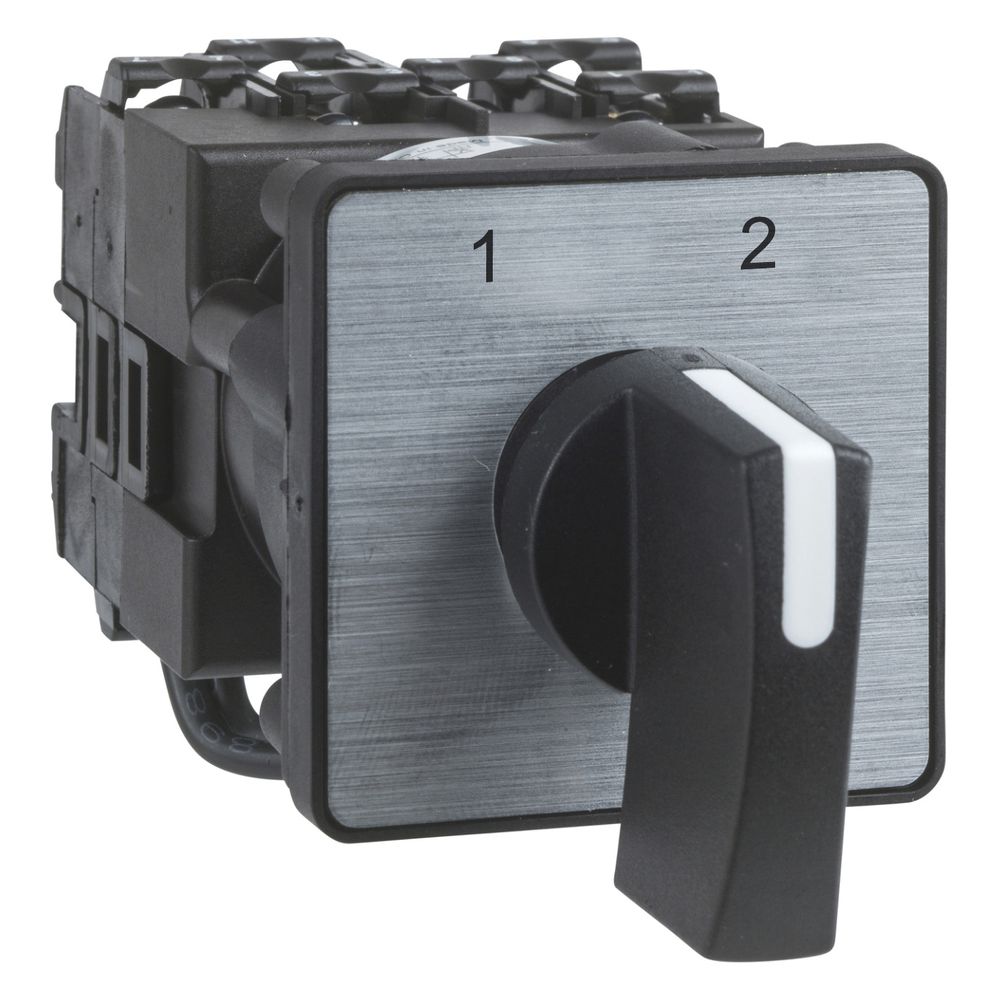

Schneider Electric Nockenschalter Harmony K K1D012UCH, 12A, 1,5kW, 2P, Kunststoff, Schwarz
Dieser Nockenschalter aus der Baureihe Harmony K ist ein robuster Umschalter für industrielle Anwendungen. Das Komplettgerät zeichnet sich durch eine einfache Montage mittels 22 mm Bohrung aus und bietet frontseitig einen Schutz nach IP65 sowie IP67. Mit einer Bemessungsbetriebsleistung von 1,5 kW bei 400 V AC-3 ist das Gerät für anspruchsvolle Schaltaufgaben ausgelegt.
Robuste Konstruktion und Bedienung
Der Schalter verfügt über einen langen, schwarzen Drehgriff, der eine präzise manuelle Betätigung ermöglicht. Das Gehäuse besteht aus widerstandsfähigem Kunststoff und ist für die Frontmontage sowie den Zwischenbau konzipiert. Die Schaltkontakte arbeiten gestuft und erreichen eine mechanische Lebensdauer von 1.000.000 Zyklen. Zur klaren Kennzeichnung ist eine Fronttafel mit metallic Hinweistext und schwarzer Markierung integriert.
Elektrische Sicherheit und Anschluss
Die elektrische Verbindung erfolgt über Klemmen mit unverlierbaren Schrauben, die sowohl für starre als auch flexible Leiter geeignet sind. Der Schalter ist für eine Bemessungs-Isolationsspannung von 690 V ausgelegt und entspricht den gängigen Normen für Strom- und Steuerkreise. Dank der positiven Öffnung ist ein sicherer Betrieb in verschiedenen industriellen Umgebungen möglich.
Dieser Nockenschalter überzeugt durch seine hohe Flexibilität und Zuverlässigkeit bei einem Bemessungsdauerstrom von 12 A. Die Kombination aus robuster Bauweise, einfacher Schraubanschlusstechnik und der hohen Schutzart macht ihn zur idealen Wahl für industrielle Schaltanwendungen, bei denen eine dauerhafte Performance gefordert ist.
Technische Daten
- Bemessungsdauerstrom Iu: 12 A
- Bemessungsbetriebsleistung (400 V, AC-3): 1,5 kW
- Bemessungsbetriebsstrom Ie (400 V, AC-3): 3,3 A
- Polzahl: 2
- Schutzart (frontseitig): IP65 / IP67
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Anschlussart: Schraubanschluss
- Befestigungsmodus: 22 mm Bohrung
- Bemessungs-Isolationsspannung Ui: 690 V
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 12 |
| [Ithe] Konventioneller eingeschlossener thermischer Strom | 10 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Artikelnummer | SE-K1D012UCH |
| Aus-Stellung | Ohne Nullstellung |
| Ausführung | Umschalter |
| Ausführung des Betätigungselements | langer Drehgriff |
| Baureihe | Harmony K |
| Befestigungsmodus | Ø 22 mm Bohrung |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 1,5 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 3,3 |
| Bemessungsdauerstrom Iu | 12 |
| Beschichtung | TC |
| Beschreibung der Pole | 2P |
| Betrieb der Kontakte | Gestuft schaltend |
| CAD-Gesamtbreite | 45 |
| CAD-Gesamthöhe | 50 |
| CAD-Gesamttiefe | 59 |
| EAN-13 | 3389110978629 |
| Funktion des Nockenschalters | Umschalter |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Ja |
| Gewicht | 0,17 kg |
| Komplettgerät im Gehäuse | Ja |
| Komponentenname | K1 |
| Kurzschlussstrom | 10000 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Nullstellung | Nein |
| Mit Rückzug in Nullstellung | Nein |
| Polzahl | 2 |
| Positive Öffnung | Mit |
| Produktgewicht | 0,16 |
| Produktmontage | Frontmontage |
| Rückgabe | Ohne |
| Schaltwinkel | 30 |
| Schutzart (IP), frontseitig | IP65 / IP67 |
| Umgebungstemperatur bei Betrieb | -25…55 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verriegelung des Drehgriffs | Ohne |
| Werkstoff des Gehäuses | Kunststoff |
| WEEE-Nr. | DE33842582 |
