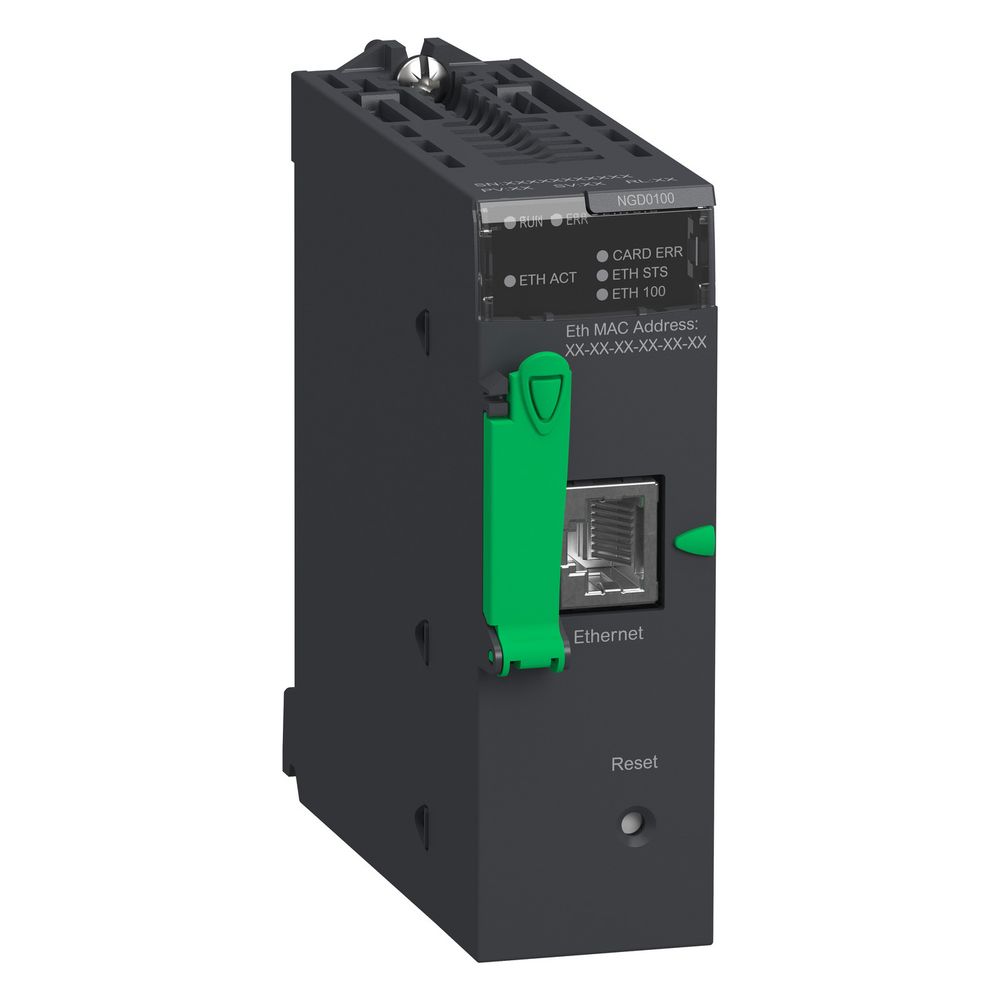

Schneider Electric Ethernet-TCP/IP-Netzwerkmodul Modicon M580 BMXNGD0100, 3 Industrial Ethernet Schnittstellen, 110x55x120mm

Das Ethernet-Modul aus der Baureihe Modicon M580 von Schneider Electric dient als spezialisierte Netzwerkschnittstelle für den Global Data Service. Es ermöglicht eine effiziente Kommunikation innerhalb von Automatisierungssystemen und unterstützt die Protokolle EtherNet/IP, Modbus sowie TCP/IP. Das Modul ist für den Einsatz in industriellen Umgebungen konzipiert und zeichnet sich durch eine hohe Kompatibilität mit der Modicon X80-Plattform aus.

Kommunikation und Konnektivität

Das Modul verfügt über drei Industrial Ethernet-Schnittstellen und ist für den Betrieb in Ethernet-Racks optimiert. Die Datenübertragung erfolgt über RJ45-Anschlüsse mit einer Geschwindigkeit von 10 oder 100 Mbit/s. Zur Überwachung des Systemzustands und der Netzwerkaktivität sind sechs Status-LEDs direkt am Gerät integriert. Ein Reset-Taster ermöglicht einen Kaltstart des Moduls, was die Wartung und Inbetriebnahme innerhalb der Steuerungsumgebung vereinfacht.

Einsatzbedingungen und Kompatibilität

Die Hardware ist für einen Betriebstemperaturbereich von 0 °C bis 60 °C ausgelegt und erfüllt die Anforderungen der TC-Behandlung für verschiedene Klimazonen. Mit der Schutzart IP20 ist das Modul für den Schaltschrankeinbau vorgesehen. Es arbeitet mit der Programmiersoftware EcoStruxure Control Expert zusammen und lässt sich in Infrastrukturprojekte, wie etwa in der Energieerzeugung oder Wasserwirtschaft, integrieren.

Dieses Kommunikationsmodul bietet eine Lösung für den Datenaustausch in speicherprogrammierbaren Steuerungen. Durch die Unterstützung gängiger Industrieprotokolle wie Modbus TCP und EtherNet/IP sorgt es für Konnektivität. Mit einer Stromaufnahme von 90 mA bei 24 V DC und einer kompakten Bauweise lässt es sich effizient in bestehende Modicon M580-Systeme einbinden.

Technische Daten

• Baureihe: Modicon M580
• Anzahl Industrial Ethernet-Schnittstellen: 3
• Unterstützte Protokolle: EtherNet/IP, Modbus, TCP/IP
• Stromaufnahme: 90 mA bei 24 V DC
• Schutzart: IP20
• Betriebstemperatur: 0 bis 60 °C
• Gewicht: 0,2 kg
• Breite: 110 mm
• Höhe: 55 mm
• Tiefe: 120 mm

Lieferumfang

• 1x Ethernet-Modul BMXNGD0100
• 1x Flash-Speicherkarte BMXRWSC016M
