Beschreibung

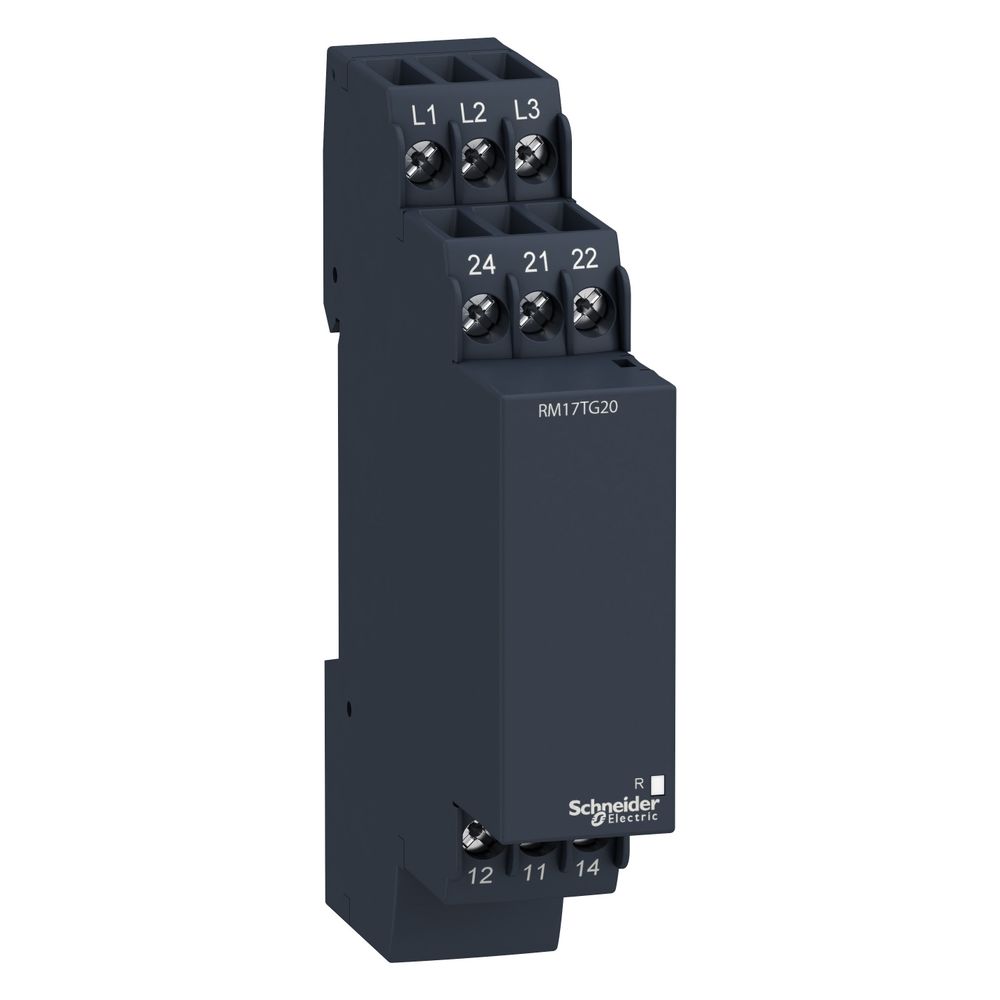

Schneider Electric 3-Phasen-Steuerrelais Harmony RM17TG20, 183-484V, 90x17,5x72mm, Polykarbonat
Das Harmony-Steuerrelais von Schneider Electric dient der zuverlässigen Überwachung von Drehstromnetzen auf Phasenfolge und Phasenausfall. Das Gerät ist für 3-Phasen-Versorgungen konzipiert und bezieht seine Versorgungsspannung direkt aus dem Messkreis. Mit einer kompakten Baubreite von 17,5 mm ist es für die Montage auf einer 35 mm DIN-Hutschiene optimiert.
Funktionsweise und Statusanzeige
Das Steuerrelais überwacht den Spannungsbereich von 183 bis 484 V AC bei einer Frequenz von 50 bis 60 Hz. Bei Erkennung eines Fehlers schalten zwei integrierte Wechslerkontakte. Eine gelbe LED dient der lokalen Statusanzeige des Relais. Die elektrische Anbindung erfolgt über Schraubklemmen, die eine sichere Installation ermöglichen. Das Gehäuse aus Polykarbonat entspricht der Schutzart IP30, die Klemmen sind gemäß IP20 geschützt.
Technische Daten
- Messbereich: 183 - 484 V AC
- Ausgangskontakte: 2 Wechsler
- Nennausgangsstrom: 5 A
- Schaltleistung: 1250 VA
- Baubreite: 17,5 mm
- Montage: 35 mm DIN-Schiene
- Umgebungstemperatur: -20 bis 50 °C
- Elektrische Lebensdauer: 100.000 Zyklen
- Mechanische Lebensdauer: 30.000.000 Zyklen
Durch die präzise Überwachung von Phasenfolge und Phasenausfall unterstützt das Steuerrelais die Betriebssicherheit in industriellen Anlagen. Mit einer Schaltleistung von 1250 VA und einer hohen mechanischen Lebensdauer bietet es eine langlebige Lösung für die Netzüberwachung. Das Gerät arbeitet zuverlässig in einem weiten Spannungsbereich und lässt sich dank der schmalen Bauform platzsparend in Schaltschränken integrieren.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 208 - 440 |
| [UH,nom] Bemessungs-Betriebsspannung | , batteriebetrieben |
| Anzahl der Kontakte als Öffner | 0 |
| Art und Zusammensetzung der Kontakte | 2 Wechslerkontakte |
| Artikelnummer | SE-RM17TG20 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausgangskontakte | 2 Wechslerkontakte |
| Baureihe | Harmony-Steuerrelais |
| Beschriftung | CE |
| Bezeichnung des Relais | RM17TG |
| Breite | 17,5 |
| Dielektrische Prüfspannung | 2 kV, 1 min AC 50 |
| EAN-13 | 3389119405072 |
| Elektrische Lebensdauer | 100000 Zyklen |
| Funktion Asymmetrieerkennung | Nein |
| Funktion Phasenausfallerkennung | Ja |
| Funktion Phasenfolgeüberwachung | Ja |
| Funktion Unterspannungserkennung | Nein |
| Funktion Überspannungserkennung | Nein |
| Gehäusematerial | Polykarbonat |
| Gerätetyp | Steuerrelais |
| Gewicht | 0,09 kg |
| Höhe | 90 |
| Max Schaltspannung | 250 V AC |
| Mechanische Lebensdauer | 30000000 Zyklen |
| Messbereich | 208 - 480 V AC |
| Messspannungsgrenzen | 183…484 V AC |
| Min Schaltstrom | 10 mA bei 5 V DC |
| Mit abnehmbaren Klemmen | Nein |
| Nennausgangsstrom | 5 |
| Normen | IEC 60255-1 |
| Produktgewicht | 0,085 |
| Schaltleistung in VA | 1250 |
| Spannungserkennungsschwelle | < 100 V AC |
| Spannungsmessbereich | 183 - 484 |
| Steuerkreisspannungsgrenzen | -12 % + 10 % Un |
| Steuerstromkreis-Frequenz | 50 - 60 Hz ± 10 |
| Steuerungstyp | Ohne Prüftaster |
| Tiefe | 72 |
| Umgebungstemperatur bei Betrieb | -20…50 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Versorgungsfrequenz | 50 / 60 Hz + / - 10 |
| Versorgungsspannungsgrenzen | 183…484 V AC |
| Verzögerung beim Einschalten | 650 |
| Zeitverzögerung | Ohne |
| WEEE-Nr. | DE33842582 |
