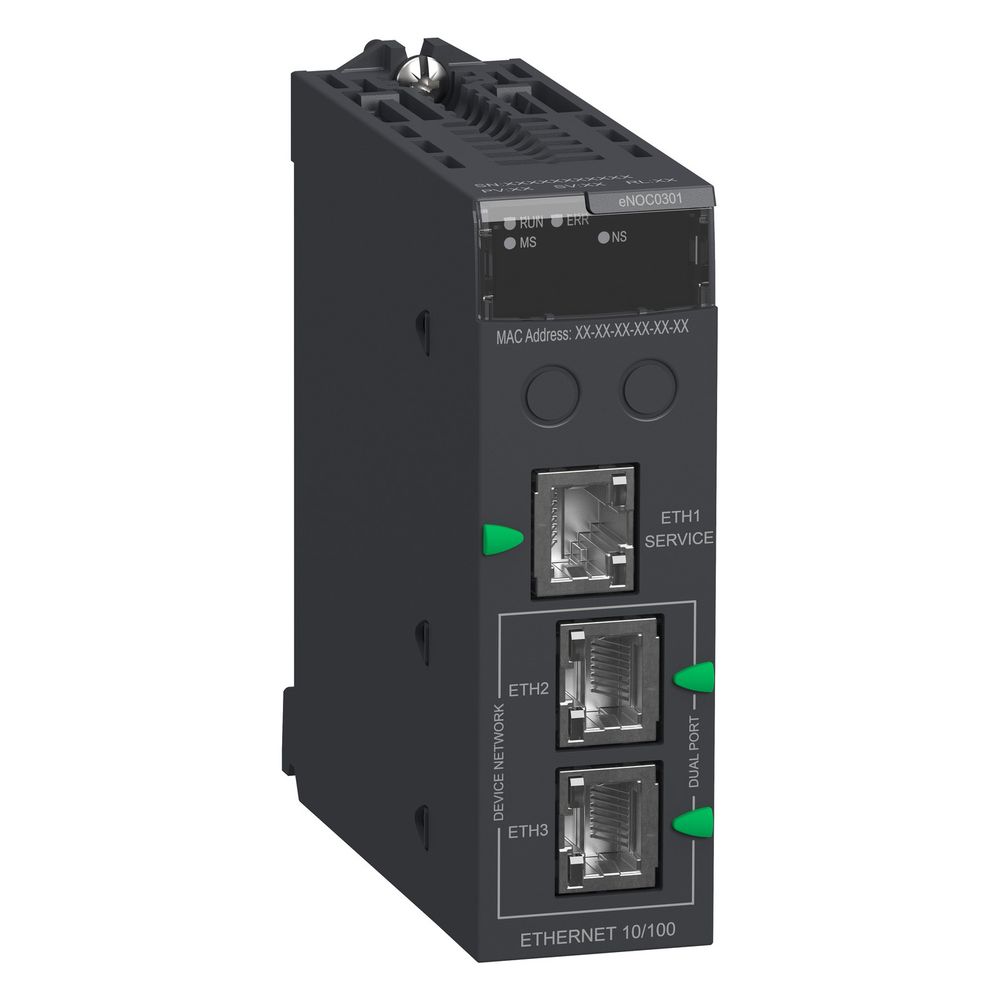

Schneider Electric Kommunikationsmodul Modicon M580 BMENOC0301, 3 Industrial Ethernet Schnittstellen, 32x103x86mm

Das Kommunikationsmodul aus der Baureihe Modicon M580 von Schneider Electric ermöglicht die Anbindung von speicherprogrammierbaren Steuerungen an Ethernet-Netzwerke. Mit drei integrierten Industrial-Ethernet-Schnittstellen unterstützt das Modul die Protokolle Modbus TCP, EtherNet/IP sowie TCP/IP. Es ist für den Einsatz in industriellen Umgebungen konzipiert und lässt sich in bestehende Automatisierungssysteme integrieren.

Leistungsstarke Kommunikation und Vernetzung

Das Modul fungiert als Schnittstelle für den Datenaustausch und bietet Kommunikationsdienste wie Bandbreitenmanagement, einen FDR-Server sowie einen integrierten Multiport-Switch. Die Unterstützung von RSTP und Port-Spiegelung trägt zur Netzwerksicherheit und -stabilität bei. Die lokale Statusanzeige erfolgt über vier LEDs, die den Betriebszustand des Prozessors sowie den Status der Ethernet-Schnittstellen und des Netzwerks signalisieren. Die Installation erfolgt direkt auf einem Ethernet-Modulträger im Haupt-Rack.

Robuste Bauweise für industrielle Anwendungen

Die Baugruppe ist für einen Betriebstemperaturbereich von 0 bis 60 °C ausgelegt und erfüllt die Schutzart IP20. Mit einer Leistungsaufnahme von 1,1 W arbeitet das Modul energieeffizient. Die elektrische Trennung sorgt für eine zuverlässige Signalübertragung innerhalb der Automatisierungsplattform. Das Modul ist mit verschiedenen Modicon M580 CPUs sowie dem Modicon X80 Rack-System kompatibel und belegt einen Steckplatz.

Das Modul überzeugt durch hohe Konnektivität und Datentransparenz, die eine präzise Prozesssteuerung in Bereichen wie der Stromerzeugung, Wasserwirtschaft oder Fertigung ermöglichen. Durch die Unterstützung gängiger Industrieprotokolle wie Modbus TCP und EtherNet/IP sowie die robuste Ausführung für den Temperaturbereich von 0 bis 60 °C stellt es eine zuverlässige Komponente für komplexe Automatisierungslösungen dar. Die kompakte Bauweise mit einer Breite von 32 mm und einem Gewicht von 0,2 kg erlaubt eine platzsparende Integration in das System-Rack.

Technische Daten

• Anzahl Industrial Ethernet Schnittstellen: 3
• Unterstützte Protokolle: Modbus TCP, EtherNet/IP, TCP/IP
• Leistungsaufnahme: 1,1 W
• Schutzart: IP20
• Betriebstemperatur: 0 bis 60 °C
• Gewicht: 0,2 kg
• Breite: 32 mm
• Höhe: 103,7 mm
• Tiefe: 103 mm
• Übertragungsrate: 100000 kBit/s
