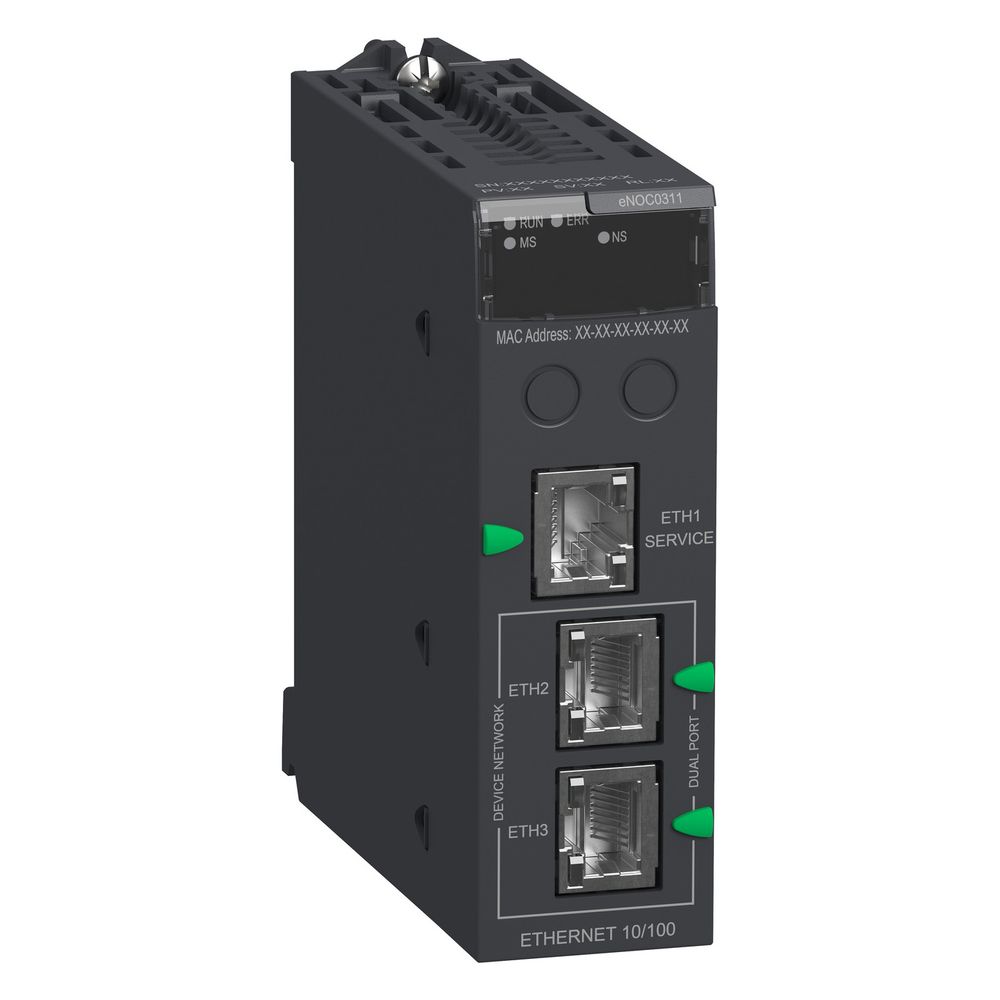

Schneider Electric Kommunikationsmodul Modicon M580 BMENOC0311, 3x Industrial Ethernet, 103x29x103mm

Das Kommunikationsmodul aus der Baureihe Modicon M580 von Schneider Electric dient als Schnittstelle für speicherprogrammierbare Steuerungen. Es ermöglicht die Anbindung an Ethernet-Netzwerke und unterstützt die Protokolle Modbus TCP sowie EtherNet/IP. Mit drei integrierten Industrial-Ethernet-Schnittstellen ist das Modul für Automatisierungsaufgaben in verschiedenen Industriezweigen konzipiert.

Funktion und Konnektivität

Das Modul fungiert als Kommunikationsknotenpunkt innerhalb der Automatisierungsplattform und bietet Dienste wie Bandbreitenmanagement, FDR-Server-Funktionalität sowie E/A-Scanner für Modbus TCP und EtherNet/IP. Die Integration erfolgt über einen Ethernet- und X-Bus-Modulträger, wobei das Gerät einen Steckplatz belegt. Zur Überwachung des Betriebszustands und der Netzwerkkonfiguration sind frontseitige LED-Anzeigen vorhanden, die den Status von Prozessor, Systemfehlern und Ethernet-Schnittstellen signalisieren.

Technische Daten

• Produkttyp: Kommunikationsmodul
• Baureihe: Modicon M580
• Anzahl Industrial Ethernet Schnittstellen: 3
• Unterstützte Protokolle: Modbus, EtherNet/IP, TCP/IP
• Übertragungsrate: 100000 kBit/s
• Leistungsaufnahme: 1,1 W
• Stromaufnahme: 900 mA bis 1800 mA (je nach Produktversion)
• Schutzart: IP20
• Betriebstemperatur: 0 bis 60 °C
• Breite: 29 mm
• Höhe: 103 mm
• Tiefe: 103 mm

Die robuste Bauweise und die Kompatibilität mit der Modicon X80-Serie machen dieses Modul zu einer Lösung für die industrielle Datenübertragung. Durch die Unterstützung gängiger Kommunikationsstandards und die Integration in bestehende M580-Systeme wird eine hohe Datentransparenz erreicht. Mit einer Leistungsaufnahme von 1,1 W und einem Betriebstemperaturbereich von 0 bis 60 °C ist das Modul für den Einsatz in industriellen Umgebungen ausgelegt.
