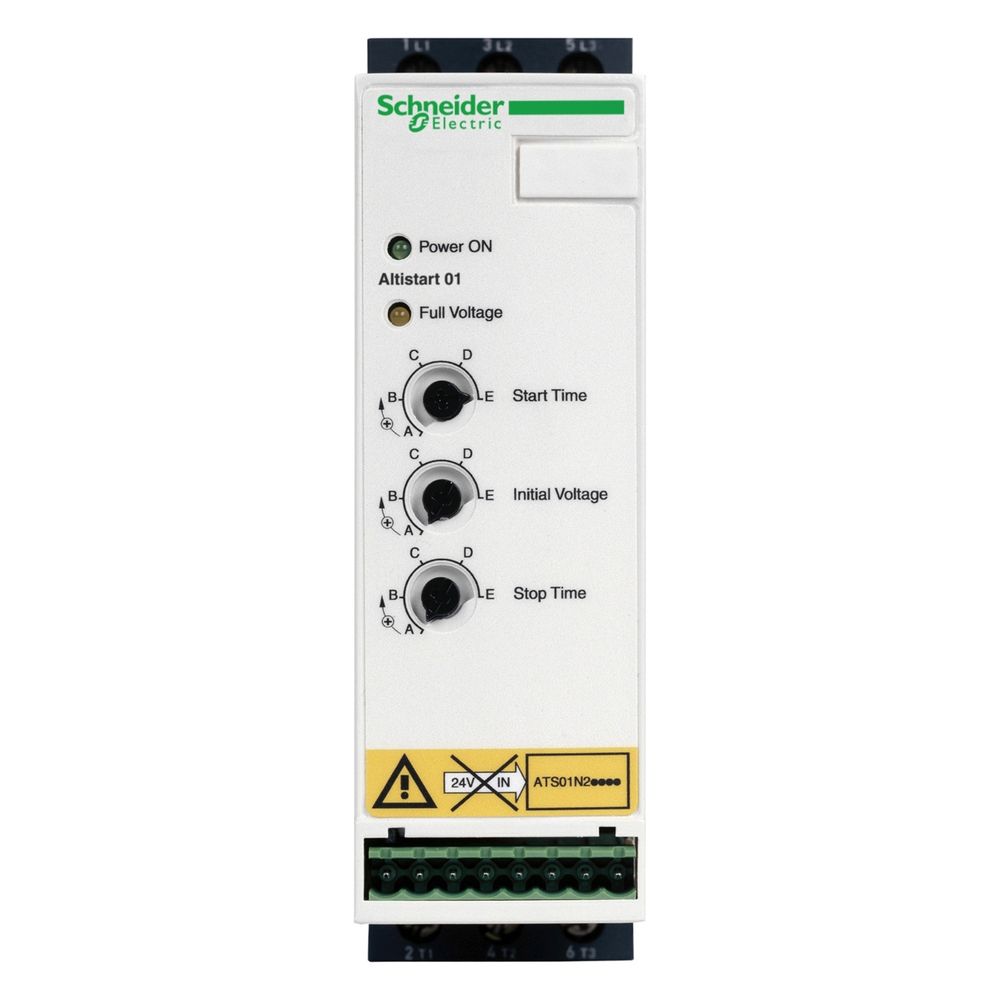

Schneider Electric Sanftanlasser Altistart 01 ATS01N232QN, 15kW, 32A, 380-415V
Der Sanftanlasser der Baureihe Altistart 01 ermöglicht ein kontrolliertes Starten und Stoppen von Drehstrom-Asynchronmotoren. Durch die Reduzierung von Stromspitzen und mechanischen Laststößen schont das Gerät die angeschlossene Mechanik und verlängert deren Lebensdauer. Mit seiner kompakten Bauweise eignet sich der Sanftanlasser ideal für Anwendungen wie Förderbänder, Pumpen, Lüfter und Kompressoren.
Funktionsweise und Inbetriebnahme
Das Gerät arbeitet mit einer Spannungsrampe, um den Motor sanft hochzufahren. Ein integrierter Bypass sorgt für einen effizienten Betrieb nach Abschluss des Startvorgangs. Die Inbetriebnahme gestaltet sich durch die integrierte Steuerspannung besonders benutzerfreundlich. Für Anwendungen, die ein hohes Losbrechmoment erfordern, steht eine Boost-Funktion zur Verfügung. Der Betrieb erfolgt in einer Drehrichtung, wobei die Anlauf- und Auslaufzeiten zwischen 1 und 10 Sekunden eingestellt werden können.
Robuste Bauweise
Das Gerät ist für den Einsatz in 3-phasigen Netzen konzipiert und verfügt über die Schutzart IP20. Dank des integrierten Kühlkörpers und der kompakten Abmessungen lässt sich der Sanftanlasser platzsparend in Schaltschränke integrieren. Statusanzeigen über LEDs informieren direkt am Gerät über den Betriebszustand und das Erreichen der Nennspannung.
Der Sanftanlasser bietet eine effiziente Lösung zur Optimierung von Anlaufprozessen bei einer Bemessungsleistung von 15 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 32 A und der Unterstützung für 3-phasige Asynchronmotoren sorgt das Gerät für einen ruhigen und verschleißarmen Betrieb. Die Kombination aus kompakter Bauform, einfacher Handhabung und der integrierten Bypass-Technik macht ihn zu einer zuverlässigen Komponente für einfache Maschinenanwendungen.
Technische Daten
- Bemessungsleistung (400 V): 15 kW
- Bemessungsbetriebsstrom: 32 A
- Bemessungsbetriebsspannung: 380 - 415 V
- Netzfrequenz: 47,5 - 63 Hz
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 154 mm
- Tiefe: 131 mm
- Gewicht: 0,56 kg
Technische Daten
| Hersteller | Schneider Electric |
| [M] Anzugsdrehmoment | 0,5 Nm 1,9…2,5 |
| Anzahl der Netzphasen | 3 Phasen |
| Artikelnummer | SE-ATS01N232QN |
| Auslöseklasse | sonstige |
| Baureihe | Altistart 01 |
| Bauweise | Mit Kühlkörper |
| Bemessungsbetriebsspannung Ue | 380 - 415 |
| Bemessungsbetriebsstrom Ie bei 40 °C Tu | 32 |
| Bemessungsleistung Drehstrommotor, Standardschaltung, 400 V | 15 |
| Bemessungsumgebungstemperatur ohne Derating | 40 |
| Beschriftung | CE |
| Breite | 45 |
| Digitaler Ausgangsstrom | 2 A DC-13 3 A AC-15 |
| Diskrete Eingangsspannung | 24 - 40 |
| Drehmoment-Regelung | Nein |
| EAN-13 | 3389110673111 |
| Funktion | eine Drehrichtung |
| Funktion verfügbar | Integrierter Bypass |
| Gewicht | 0,671 kg |
| Höhe | 154 |
| IcL-Nenngröße für Anlasser | 32 |
| Integrierter Überlastschutz des Motors | Nein |
| Interne Überbrückung | Ja |
| Kompatibilitätscode | ATS01N2 |
| Mit Display | Ja |
| Netzwerkfrequenz | 47,5 - 63 |
| Normen | EN / IEC 60947-4-2 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktgewicht | 0,56 |
| Produktspezifische Anwendung | Einfache Maschine |
| Schutzart (IP) | IP20 |
| Spannungsart zur Betätigung | AC / DC |
| Stromaufnahme | 160 A bei Nennlast |
| Tiefe | 131 |
| Typ des Motorstarters | Sanftanlasser |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 |
| Versorgungsspannungsgrenzen | 342…456 |
| WEEE-Nr. | DE33842582 |
