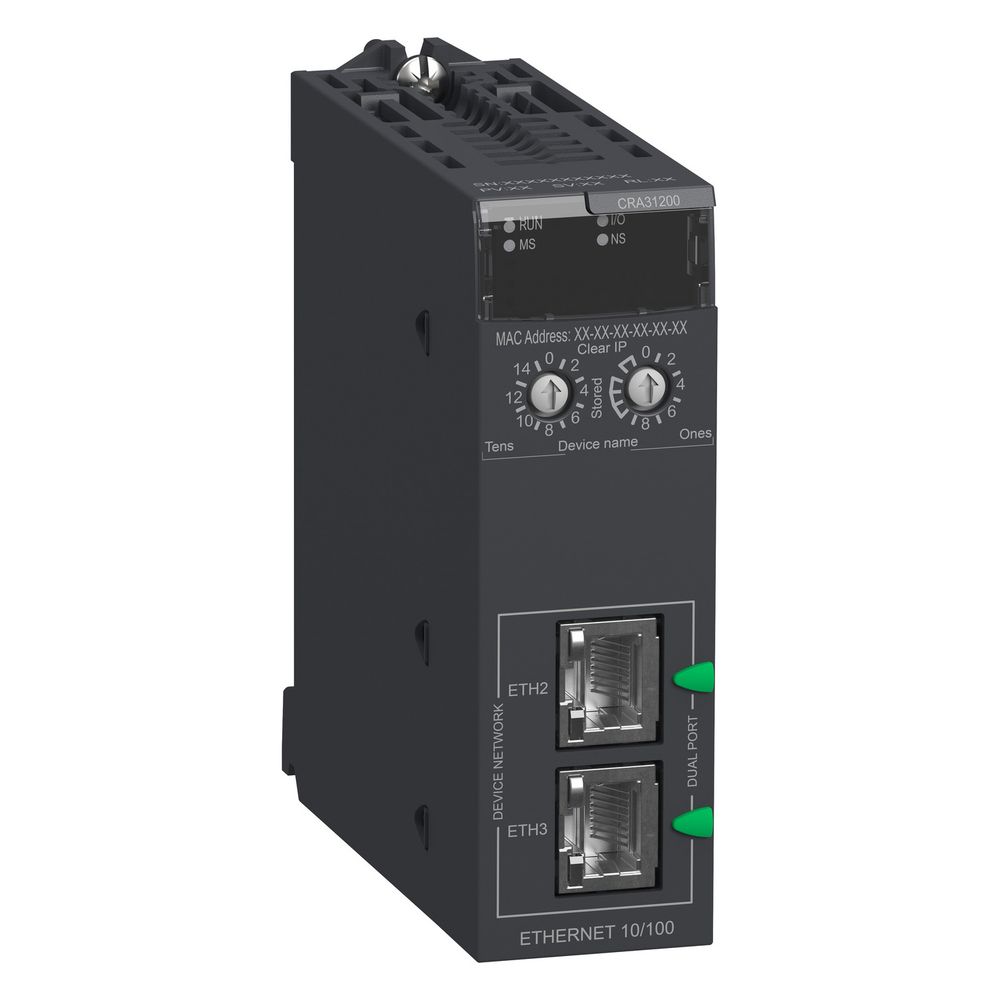

Schneider Electric E/A-Erweiterungsmodul Modicon X80 BMXCRA31200, 2 RJ45, IP20

Der Modicon-X80 RIO-Adapter von Schneider Electric dient als Schnittstelle für dezentrale Automatisierungsarchitekturen. Das Modul ermöglicht die Anbindung von E/A-Stationen über EtherNet/IP in Ringtopologien und unterstützt eine einheitliche Systemumgebung für Modicon M340 sowie M580 Steuerungen. Durch die robuste Bauweise und die Unterstützung zahlreicher Kommunikationsdienste eignet sich das Gerät für industrielle Anwendungen.

Kommunikation und Funktionalität

Das E/A-Erweiterungsmodul verfügt über zwei RJ45-Anschlüsse für das Ethernet-RIO-Netzwerk und unterstützt neben EtherNet/IP auch Modbus-TCP sowie TCP/IP. Die Unterstützung der Ringtopologie mittels RSTP stellt die Kommunikation sicher. Die Konfiguration kann dank CCOTF (Configuration Change On The Fly) ohne Stopp der SPS angepasst werden. Zudem bietet das Modul Diagnosefunktionen über das Device-DDT-Protokoll und unterstützt Netzwerkdienste wie SNMP, FTP und DHCP.

Montage und Betrieb

Das Modul ist für den Aufbau auf einem Modulträger konzipiert und wird mittels Schraubbefestigung montiert. Mit der Schutzart IP20 ist es für den Einsatz in Standardumgebungen bei Betriebstemperaturen von 0 bis 60 °C ausgelegt. Die Statusüberwachung erfolgt direkt am Gerät über fünf integrierte LEDs, die Informationen zum Modulzustand, Netzwerkstatus und zur Ethernet-Diagnose liefern. Das System ist für den Betrieb in Höhen bis zu 2.000 m spezifiziert.

Technische Daten

• Anschlusstyp: 2x RJ45
• Kommunikationsprotokoll: EtherNet/IP, Modbus-TCP, TCP/IP
• Übertragungsgeschwindigkeit: 10 / 100 Mbit/s
• Schutzart: IP20
• Betriebstemperatur: 0 bis 60 °C
• Leistungsaufnahme: 3,96 W
• Stromaufnahme: 1200 mA
• Breite: 32 mm
• Höhe: 100 mm
• Tiefe: 87,5 mm

Die kompakte Bauweise und die Integration in die Modicon X80-Reihe reduzieren den Aufwand für Ersatzteilhaltung und Schulungen. Mit einer Leistungsaufnahme von 3,96 W und der Unterstützung von bis zu 128 digitalen sowie 16 analogen Kanälen bietet dieser RIO-Adapter eine skalierbare Lösung für Automatisierungssysteme. Die Kompatibilität und die Datenübertragung machen das Modul zu einer Komponente für die Steuerung dezentraler E/A-Einheiten.
