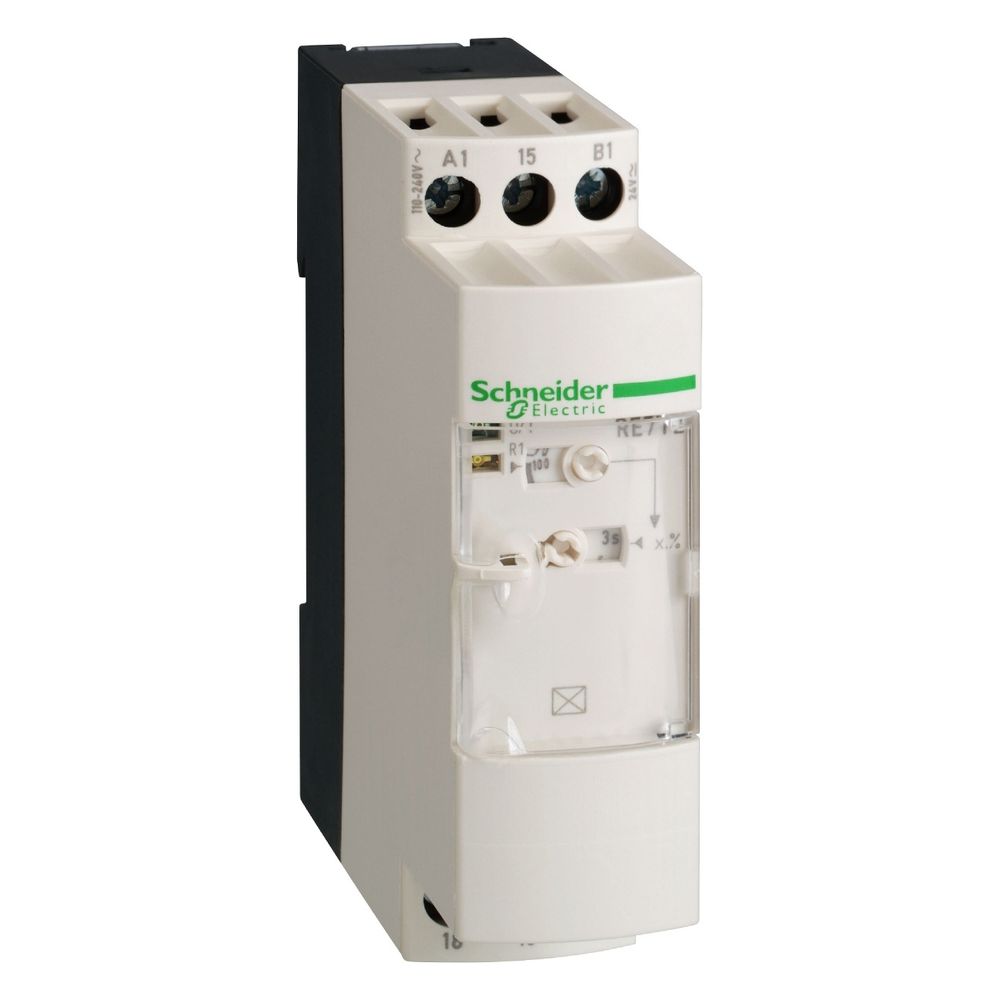

Schneider Electric Industrielles Zeitrelais Zelio Zeit RE7 RE7TM11BU, 0,05s-300h, 22,5x78x80mm

Das industrielle Zeitrelais aus der Baureihe Zelio Zeit ermöglicht eine präzise Steuerung mit ansprechverzögerter Funktion. Es deckt einen breiten Zeitbereich von 0,05 Sekunden bis 300 Stunden ab und ist für eine flexible Spannungsversorgung ausgelegt. Dank der kompakten Bauweise und der robusten Ausführung eignet sich das Gerät für vielfältige Anwendungen in der Automatisierungstechnik.

Funktionsweise und Anschluss

Das Zeitrelais verfügt über einen verzögerten Wechsler-Ausgang und unterstützt die Zeitfunktionen Aw, A und At. Der elektrische Anschluss erfolgt über zuverlässige Schraubklemmen. Die Bedienung ist durch die Kompatibilität mit PNP- und NPN-Sensoren sowie die Möglichkeit zur Fernbedienung über externe Potentiometer flexibel gestaltbar. Das Gehäuse ist gemäß IP50 geschützt, während die Klemmen die Schutzart IP20 aufweisen.

Technische Daten

• Zeitverzögerungsbereich: 0,05 s - 300 h
• Bemessungssteuerspeisespannung: 24 - 240 V AC/DC
• Ausgang: 1 Wechsler (verzögert)
• Maximaler Schaltstrom: 3 A (AC-15)
• Maximale Schaltspannung: 250 V AC/DC
• Konventioneller thermischer Strom: 8 A
• Abmessungen (B x H x T): 22,5 mm x 78 mm x 80 mm
• Umgebungstemperatur (Betrieb): -20 bis 60 °C
• Mechanische Lebensdauer: 20.000.000 Zyklen

Dieses Zeitrelais überzeugt durch eine hohe Wiederholungsgenauigkeit von ± 0,2 % und eine robuste Kontaktbestückung aus Silber-Nickel. Mit einer maximalen Schaltspannung von 250 V und einem thermischen Strom von 8 A bietet es eine zuverlässige Lösung für anspruchsvolle Schaltaufgaben. Die Montage ist in jeder Betriebsposition ohne Leistungsreduzierung möglich, was die Integration in bestehende Schaltschrankkonzepte vereinfacht.
