Beschreibung

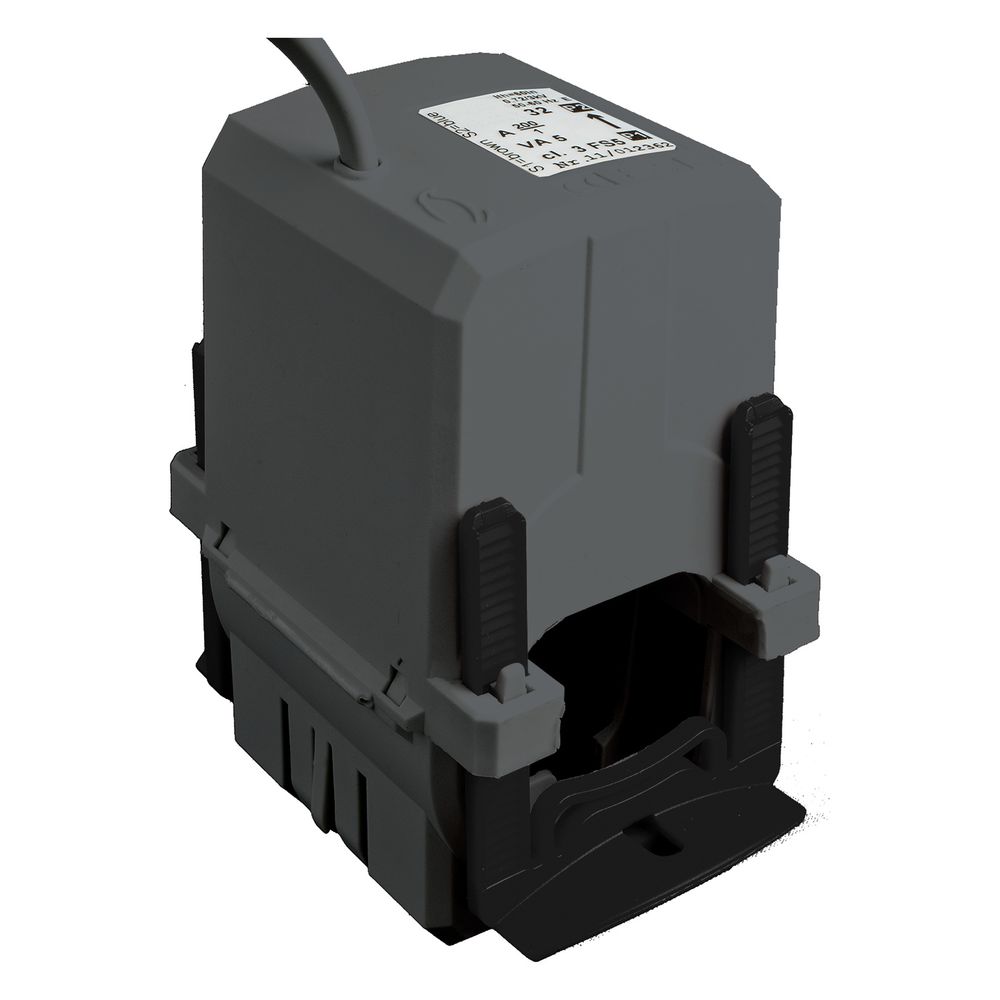

Schneider Electric Durchsteckstromwandler PowerLogic HG, 150A / 5A, 3VA, 96,4x59,2x89,2mm
Der PowerLogic-Umbaustromwandler Typ HG von Schneider Electric ist ein kompakter Durchsteckstromwandler für Kabelanwendungen. Mit einem primären Bemessungsstrom von 150 A und einem sekundären Bemessungsstrom von 5 A eignet sich das Gerät für Strommessungen in industriellen Umgebungen. Die robuste Ausführung ermöglicht den Einsatz bei Umgebungstemperaturen von -5 bis 50 °C.
Installation und Anwendung
Der Stromwandler ist für die Montage auf Kabeln konzipiert und unterstützt einen maximalen Kabelaußendurchmesser von 32,5 mm. Dank der kompakten Bauweise eignet sich das Bauteil für Nachrüstungsanwendungen und lässt sich flexibel in bestehende Systeme integrieren. Der sekundäre Anschluss erfolgt über Schraubklemmen, die für Leiterquerschnitte von 0,5 bis 1,5 mm² ausgelegt sind.
Technische Zuverlässigkeit
Das Gerät entspricht der Genauigkeitsklasse 3 bei einer sekundären Bemessungsscheinleistung von 3 VA. Mit einer Bemessungs-Betriebsspannung von unter 720 V und der Isolationsklasse E bietet der Wandler eine hohe Betriebssicherheit. Der Überstrombegrenzungsfaktor FS 5 schützt nachgeschaltete Messgeräte bei Stromspitzen, wobei das Bauteil kurzzeitig einen Strom von 9000 A für eine Sekunde toleriert.
Die Kombination aus hoher Messgenauigkeit und robuster Bauweise macht diesen Stromwandler zur geeigneten Wahl für Überwachungsaufgaben. Mit einem Übersetzungsverhältnis von 150 / 5 A und einer Bemessungs-Isolationsspannung von 3 kV ermöglicht das System eine zuverlässige Signalübertragung in elektrischen Anlagen.
Technische Daten
- Primärer Bemessungsstrom: 150 A
- Sekundärer Bemessungsstrom: 5 A
- Genauigkeitsklasse: 3
- Sekundäre Bemessungsscheinleistung: 3 VA
- Max. Kabeldurchmesser: 32,5 mm
- Bemessungs-Betriebsspannung: < 720 V
- Überstrombegrenzungsfaktor: FS 5
- Betriebstemperatur: -5 bis 50 °C
- Anschlussart: Schraubanschluss
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 150 |
| [Ith] Konventioneller thermischer Strom in freier Luft | 180 |
| [Ue] Bemessungs-Betriebsspannung | < 720 V 50 |
| Anzahl der Primäreingänge | 1 |
| Artikelnummer | SE-METSECT5HG015 |
| Baureihe | PowerLogic |
| Breite | Außerhalb: 59,2 |
| Durchmesser | Innen: 32,5 |
| EAN-13 | 3606489608262 |
| elektrische Isolationsklasse | Klasse E |
| Geeicht | Nein |
| Genauigkeitsklasse | Klasse 3 bei 3 |
| Gewicht | 0,33 kg |
| Höhe | Außerhalb: 96,4 |
| Höhe der Öffnung | 0 |
| Max Sicherheitsfaktor | 5 |
| Mit Berührungsschutz | Nein |
| Mit Kupferschiene | Nein |
| Montagemodus | Aufsteckbar |
| Primärer Bemessungsstrom | 150 |
| Produkt- oder Komponententyp | Stromwandler |
| Schnappbefestigung | Nein |
| Sekundäre Bemessungsscheinleistung | 3 |
| Sekundärer Anschluss | Schraubanschluss |
| Sekundärer Bemessungsstrom | 5 |
| Sekundärstrom | 5 |
| Stromwandlerverhältnis | 150 / 5 |
| Tiefe | 89,2 |
| Umgebungstemperatur bei Betrieb | -5…50 |
| Umgebungstemperatur bei Lagerung | -25…70 |
| zulässiger Strom | 9000 A während 1 |
| äußerer Kabeldurchmesser | 32,5 |
| Öffnungsbreite | 0 |
| Öffnungsdurchmesser | 32,5 |
| Überstrombegrenzungsfaktor | FS 5 |
| WEEE-Nr. | DE33842582 |
