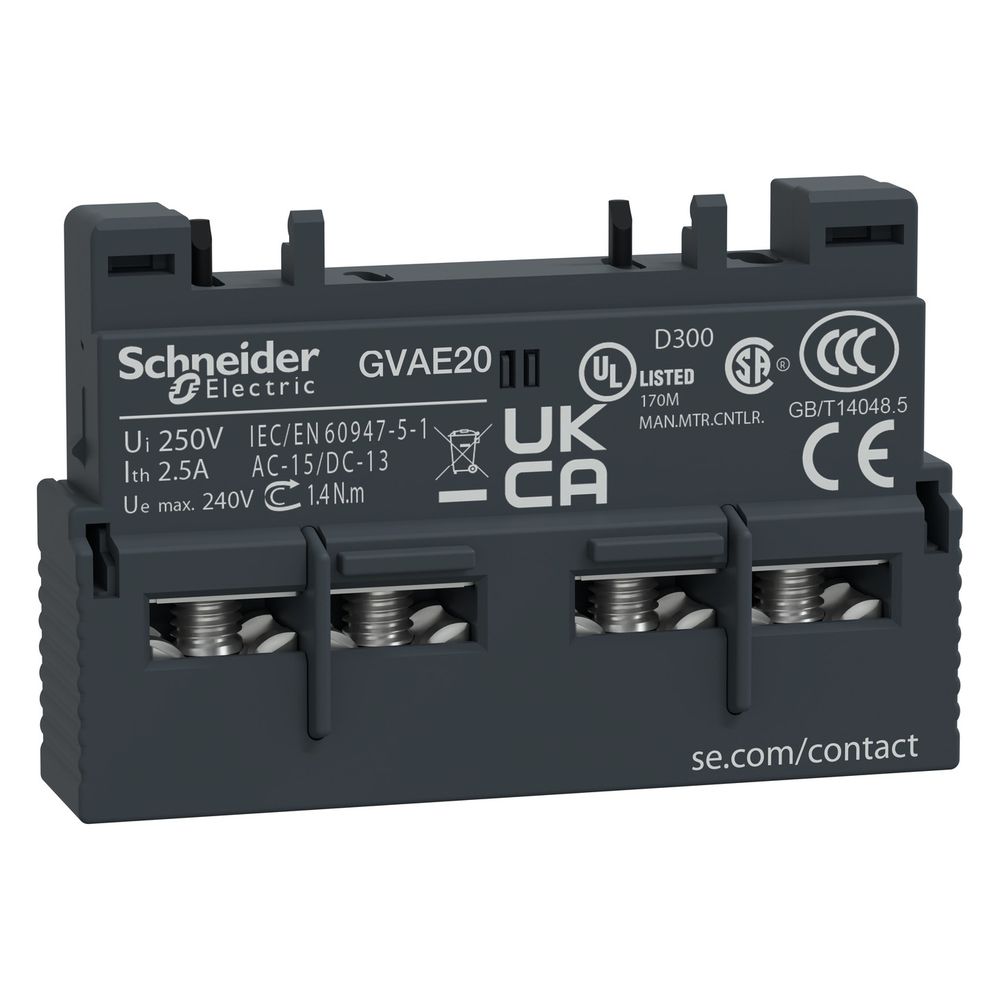

Schneider Electric Hilfsschalterblock TeSys Deca GVAE20, 2S, 11x45x29mm, Dunkelgrau

Dieser Hilfsschalterblock aus der Baureihe TeSys Deca dient der Erweiterung von Leistungsschaltern und ist für den Einsatz in elektrischen Anlagen sowie HLK-Anwendungen konzipiert. Die Komponente zeichnet sich durch eine mechanische Lebensdauer von 100.000 Zyklen aus und ermöglicht eine flexible Montage an der Vorderseite.

Funktion und Anschluss

Der Hilfsschalterblock verfügt über zwei Schließerkontakte. Der elektrische Anschluss erfolgt über Schraubklemmen, die ein Anzugsdrehmoment von 1,7 Nm erfordern. Die Kompatibilität erstreckt sich auf verschiedene Leistungsschalter der Serien GV2 und GV3, was eine vielseitige Verwendung in unterschiedlichen Schaltanlagenkonfigurationen ermöglicht.

Sicherheit und Leistung

Das Bauteil ist für Betriebsbemessungsspannungen von 24 bis 240 V AC sowie 24 bis 60 V DC ausgelegt. Mit einer Bemessungs-Isolationsspannung von bis zu 300 V erfüllt es hohe Sicherheitsanforderungen. Die Konstruktion bietet eine verbesserte Feuerbeständigkeit und ist staubdicht ausgeführt, was die Zuverlässigkeit im Dauerbetrieb unter normalen Umgebungsbedingungen sicherstellt.

Technische Daten

• Anzahl der Schließer: 2
• Anschlussart: Schraubanschluss
• Montageart: Vorderseite
• Mechanische Lebensdauer: 100.000 Zyklen
• Bemessungsbetriebsstrom (AC-15, 230 V): 0,5 A
• Konventioneller thermischer Strom: 2,5 A
• Betriebsbemessungsspannung: 24 - 240 V AC / 24 - 60 V DC
• Breite: 45 mm
• Produktgewicht: 0,02 kg

Dieser Hilfsschalterblock bietet eine präzise Schaltfunktion für anspruchsvolle Anwendungen. Durch die Kombination aus zwei Schließerkontakten, einer hohen mechanischen Lebensdauer von 100.000 Zyklen und der flexiblen Frontmontage stellt er eine zuverlässige Ergänzung für Leistungsschalter der Serien GV2 und GV3 dar. Die robuste Ausführung mit Schraubanschluss und die Einhaltung relevanter Sicherheitsnormen gewährleisten einen stabilen Betrieb in elektrischen Anlagen und HLK-Systemen.
