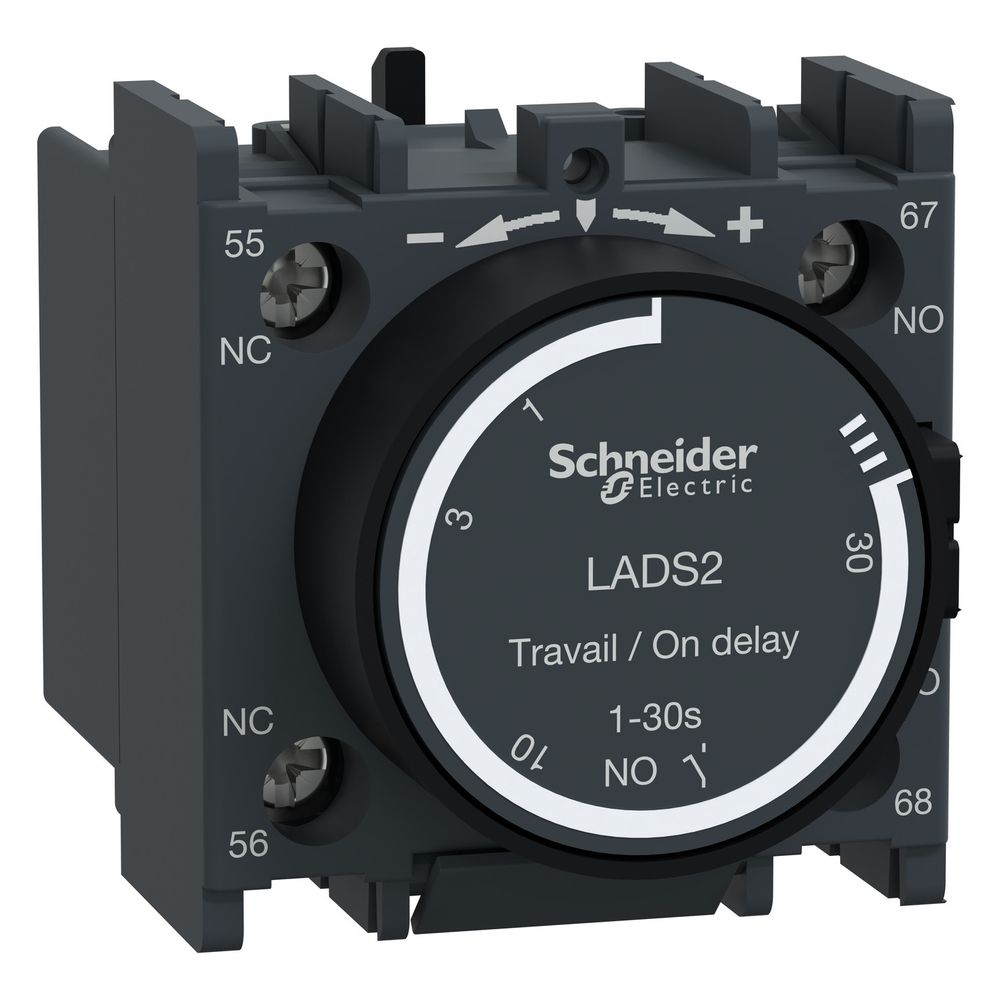

Schneider Electric Zeitverzögerter Hilfsschalterblock TeSys Deca LADS2, 1-30s, 1S+1Ö, Dunkelgrau

Der elektronische Zeitblock LADS2 aus der Baureihe TeSys Deca ermöglicht eine präzise ansprechverzögerte Schaltfunktion. Das Modul ist für die frontseitige Montage auf Schütze und Hilfsschütze konzipiert und eignet sich ideal für Anwendungen wie Stern-Dreieck-Starter. Mit einem einstellbaren Zeitbereich von 1 bis 30 Sekunden bietet das Bauteil eine flexible Lösung für industrielle Steuerungsaufgaben.

Funktionsweise und Montage

Der Hilfsschalterblock ist mit einem Schließer und einem Öffner ausgestattet und arbeitet nach dem elektronischen Wirkprinzip. Die Montage erfolgt durch einfaches Aufrasten auf der Frontseite kompatibler Schütze der Serien TeSys Deca, LC1D und TeSys F. Der elektrische Anschluss wird über robuste Schraubklemmen realisiert, die eine sichere Kontaktierung von flexiblen oder festen Leitern ermöglichen. Das Design ist auf eine hohe mechanische Lebensdauer von 5 Millionen Schaltspielen ausgelegt.

Technische Daten

• Zeitverzögerungsbereich: 1 - 30 s
• Schaltfunktion: ansprechverzögert
• Kontaktkonfiguration: 1 S + 1 Ö
• Betriebsbemessungsspannung: 690 V AC
• Konventioneller thermischer Strom: 10 A
• Mechanische Lebensdauer: 5 Mcycles
• Anschlussart: Schraubklemmen
• Umgebungstemperatur (Betrieb): -40 bis 70 °C
• Abmessungen (B x H x T): 44 x 48 x 61 mm

Durch die Kombination aus präziser Zeitsteuerung und robuster Bauweise unterstützt dieser Hilfsschalterblock zuverlässig komplexe Schaltvorgänge in der Automatisierungstechnik. Mit einer Betriebsbemessungsspannung von 690 V AC und einem thermischen Strom von 10 A ist das Modul für anspruchsvolle Umgebungsbedingungen ausgelegt. Die einfache Montage und die flexible Einstellbarkeit der Verzögerungszeit von 1 bis 30 Sekunden machen das Bauteil zu einer effizienten Komponente für den Aufbau von Stern-Dreieck-Startern.
