Beschreibung

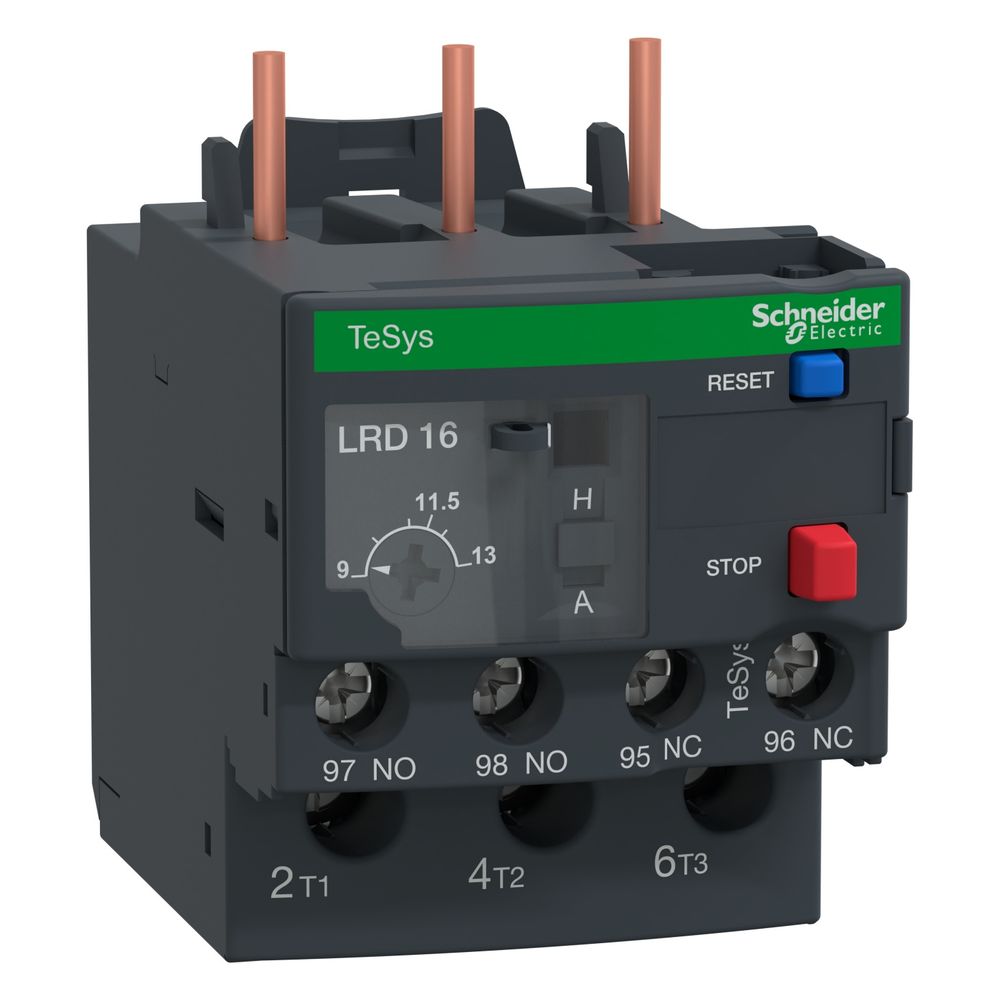

Schneider Electric Thermisches Überlastrelais TeSys Deca LRD16, 9-13 A, 66x45x70mm
Das dreipolige Motorschutzrelais aus der Baureihe TeSys Deca bietet einen zuverlässigen Überlastschutz für Motoren und Wechselstromkreise. Mit einem einstellbaren Strombereich von 9 bis 13 A und der Auslöseklasse 10 A eignet sich das Gerät für anspruchsvolle industrielle Anwendungen. Es zeichnet sich durch eine hohe Flexibilität bei der Montage und eine robuste Bauweise aus.
Funktionsweise und Schutz
Das thermische Überlastrelais ist mit einem Differentialschutz ausgestattet, der eine präzise Überwachung ermöglicht. Es ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt und arbeitet in einem Frequenzbereich von 0 bis 400 Hz. Die Phasenausfall-Empfindlichkeit sorgt für zusätzliche Sicherheit im Betrieb. Dank der Temperaturkompensation bleibt die Auslösecharakteristik im Bereich von -20 bis 60 °C stabil, was einen Einsatz unter wechselnden Umgebungsbedingungen unterstützt.
Bedienung und Montage
Die Installation erfolgt direkt unter dem Schütz, was eine platzsparende Integration in Schaltanlagen erlaubt. Zur Steuerung stehen ein roter Taster für die Stopp-Funktion sowie ein blauer Taster für die manuelle Rückstellung zur Verfügung. Alternativ kann eine automatische Rückstellung konfiguriert werden. Eine gelbe mechanische Anzeige signalisiert den Auslösezustand des Relais. Der Anschluss erfolgt über Schraubklemmen, die eine sichere Kontaktierung der Leiter ermöglichen.
Das Motorschutzrelais überzeugt durch Zuverlässigkeit und einfache Handhabung bei der Absicherung von Motoren. Mit einem einstellbaren Strombereich von 9 bis 13 A, der Auslöseklasse 10 A und der flexiblen Wahl zwischen manueller oder automatischer Rückstellung bietet es eine maßgeschneiderte Lösung für den Anlagenschutz. Die kompakte Bauweise mit einer Breite von 45 mm und die Eignung für Spannungen bis 690 V machen es zu einer vielseitigen Komponente in der Antriebstechnik.
Technische Daten
- Einstellbarer Strombereich: 9 - 13 A
- Auslöseklasse: CLASS 10 A
- Bemessungsbetriebsspannung: 690 V
- Hilfskontakte: 1 S + 1 Ö
- Montageart: Direktanbau
- Anschlussart: Schraubanschluss
- Breite: 45 mm
- Höhe: 66 mm
- Tiefe: 70 mm
- Gewicht: 0,124 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Artikelnummer | SE-LRD16 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Auslöseklasse | CLASS 10 |
| Baureihe | TeSys TeSys Deca |
| Breite | 45 |
| EAN-13 | 3389110346824 |
| Einstellbarer Strombereich | 9 - 13 |
| Einstellbereich für thermischen Schutz | 9…13 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,14 kg |
| Höhe | 66 |
| Klimafestigkeit | entspricht IACS E10 |
| Max Bemessungsbetriebsspannung Ue | 690 |
| Montageart | Direktanbau |
| Netzwerkfrequenz | 0 - 400 |
| Netzwerktyp | DC AC |
| Produktgewicht | 0,124 |
| Reset-Funktion automatisch | Ja |
| Reset-Funktion Eingang | Nein |
| Reset-Funktion Taster | Ja |
| Temperaturausgleich | -20…60 |
| Tiefe | 70 |
| Umgebungstemperatur bei Lagerung | -60…70 |
| WEEE-Nr. | DE33842582 |
