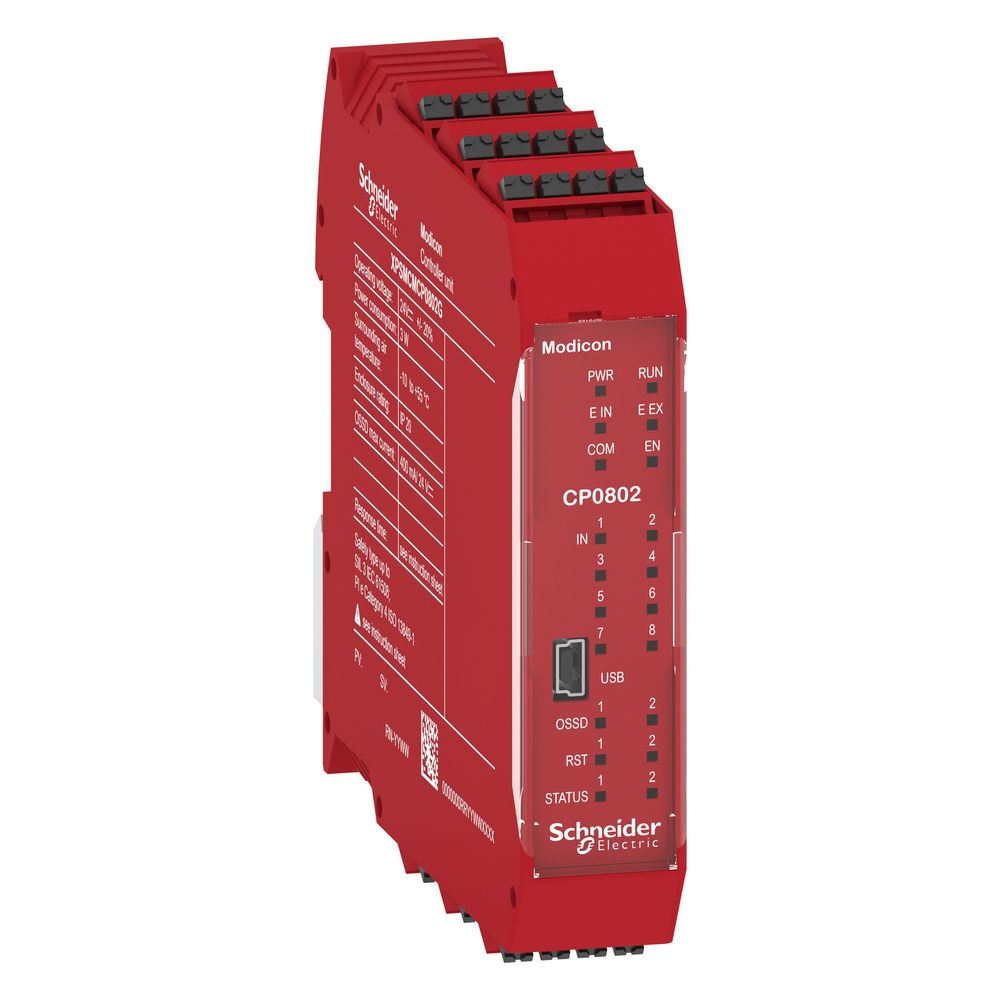

Schneider Electric Sicherheitscontroller-CPU Modicon XPSMCMCP0802G, 24V DC, 8E, 2A, Federzuganschluss
Die CPU des modularen Sicherheitscontrollers Modicon XPSMCM dient als zentrale Steuereinheit für Sicherheitsanwendungen an Maschinen und Anlagen. Das Grundgerät ermöglicht die Konfiguration komplexer Sicherheitsfunktionen und bietet eine flexible Erweiterbarkeit für bis zu 14 zusätzliche Module. Mit einer kompakten Baubreite von 22,5 mm und abnehmbaren Federzugklemmen ist das System für eine effiziente Tragschienenmontage ausgelegt.
Funktionsumfang und Sicherheit
Der Sicherheitscontroller unterstützt eine Vielzahl von Überwachungsaufgaben, darunter NOT-AUS-Kreise, Schutztüren, Lichtvorhänge sowie taktile Sensoren und Magnetschalter. Die Konfiguration erfolgt benutzerfreundlich über die SoSafe Configurable Software via USB-Schnittstelle. Das System erreicht ein hohes Sicherheitsniveau gemäß Performance Level e (PL e) nach ISO 13849-1 sowie SIL 3 nach IEC 61508. Statusmeldungen werden direkt am Gerät über eine umfangreiche LED-Anzeige visualisiert.
Technische Daten
- Betriebsspannung: 24 V DC
- Sichere Eingänge: 8
- Sichere OSSD-Ausgänge: 2 Paare
- Leistungsaufnahme: 3 W
- Schutzart: IP20
- Sicherheitsniveau: PL e / SIL 3
- Anschlussart: Federzugklemme
- Breite: 22,5 mm
- Umgebungstemperatur Betrieb: -10 bis 55 °C
- Gewicht: 0,25 kg
Durch die Kombination aus hoher Flexibilität und zertifizierter Sicherheit eignet sich diese Steuereinheit ideal für anspruchsvolle Automatisierungslösungen. Die Unterstützung von Mutingfunktionen, Rückführkreisen und Starteingängen ermöglicht eine präzise Anpassung an spezifische Anlagenanforderungen. Mit einer Lebensdauer von 20 Jahren und der Möglichkeit zur optionalen Datenspeicherung auf SD-Karten bietet das Modul eine zuverlässige Basis für den langfristigen Betrieb sicherheitskritischer Prozesse.
Technische Daten
| Hersteller | Schneider Electric |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V -20 - +20 % DC |
| Anzahl Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
| Anzahl Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
| Anzahl Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 2 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 2 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 2 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 2 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
| Artikelnummer | SE-XPSMCMCP0802G |
| Ausführung | Grundgerät |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Auswertung der Eingänge | sonstige |
| Belastungskapazität | 0,82 µF |
| Betriebsspannung DC | 24 |
| Breite | 22,5 |
| Datenspeichergerät | SD-Karte (Optional) |
| Diskrete Eingangsspannung | 24 |
| Diskreter Ausgangsstrom | 400 |
| Diskreter Ausgangstyp | PNP |
| Diskreter Eingangsstrom | 400 |
| EAN-13 | 3606480748554 |
| Elektrischer Anschluss | Federklemme |
| Geeignet zur Überwachung von Magnetschaltern | Ja |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | Ja |
| Geeignet zur Überwachung von Näherungsschaltern | Ja |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | Ja |
| Geeignet zur Überwachung von Positionsschaltern | Ja |
| Geeignet zur Überwachung von taktilen Sensoren | Ja |
| Geeignet zur Überwachung von Ventilen | Nein |
| Gewicht | 0,244 kg |
| Höhe | 99 |
| Induktive Last | 30 mH |
| Konformitätskennzeichen | CE |
| Lebensdauer | 20 Jahre |
| Leistungsaufnahme | 3 |
| Mit abnehmbaren Klemmen | Ja |
| Mit Mutingfunktion | Ja |
| Mit Rückführkreis | Ja |
| Mit Starteingang | Ja |
| Mit TÜV-Zulassung | Ja |
| Mit Zulassung für BG BIA | Nein |
| Mit Zulassung nach UL | Ja |
| Performance Level nach EN ISO 13849-1 | Level e |
| Produktgewicht | 0,25 |
| Produktzertifizierungen | RCM TÜV cULus |
| Relative Luftfeuchtigkeit | 10…95 |
| Rückwand-Busstecker | Ohne |
| Schutzart (IP) | IP20 |
| Sicherheitstyp nach IEC 61496-1 | 4 |
| SIL nach IEC 61508 | 3 |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart der Versorgungsspannung | DC |
| Steuerspannung 1 | 24 |
| Steuerspannungsart 1 | DC |
| Steuerspannungsart 2 | DC |
| Stoppkategorie nach IEC 60204 | 0 + 1 |
| Synchronisationszeit zwischen den Eingängen | < 0,5 |
| Tiefe | 114,5 |
| Tragschienenmontage möglich | Ja |
| Umgebungstemperatur bei Betrieb | -10…55 |
| Umgebungstemperatur bei Lagerung | -20…85 |
| Verlustleistung in W | 3 |
| Verschmutzungsgrad | 2 |
| Versorgungsspannung DC | 24 |
| Überspannungskategorie | II |
| WEEE-Nr. | DE33842582 |
