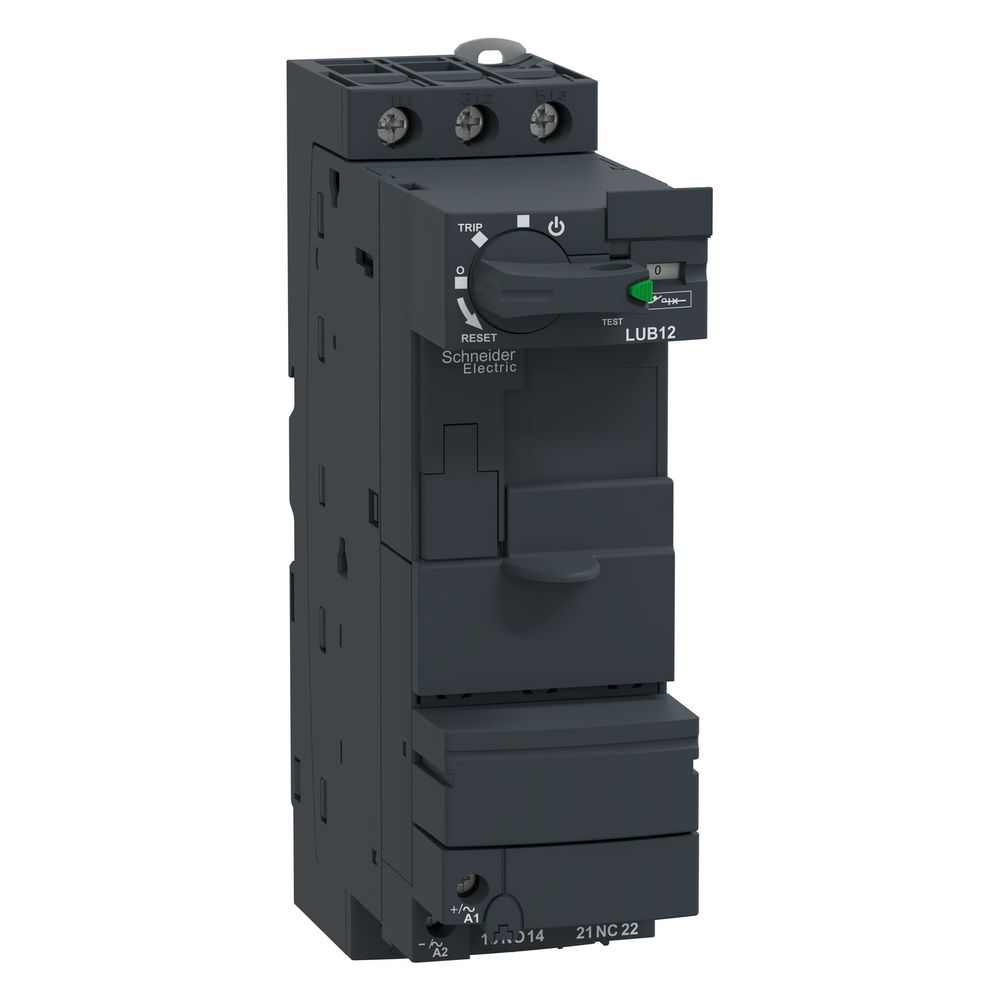

Schneider Electric Grundgerät TeSys U LUB12, 12A, 5,5kW, 154x45x126mm

Das Grundgerät aus der TeSys U Baureihe dient als universelle Basis für einen Motorabgang mit einer Drehrichtung. Es vereint die Funktionen von Motorschutzschalter und Schütz in einem kompakten Gehäuse mit einer Baubreite von 45 mm. Durch die modulare Struktur ermöglicht das System eine flexible Konfiguration für Motorsteuerungs- und Schutzanwendungen bis zu einer Leistung von 5,5 kW bei 400 V.

Funktionsweise und Aufbau

Das System ist als Direktstarter konzipiert und verfügt über eine vorverdrahtete Schalt- und Schutzkombination. Die Steuerspannung sowie der Strombereich lassen sich durch den Einsatz einer steckbaren Steuereinheit individuell anpassen. Mit einer mechanischen Lebensdauer von 15 Millionen Zyklen und einer Koordination nach IEC 947-6-2 ist das Gerät auf eine hohe Betriebssicherheit ausgelegt. Die Montage erfolgt wahlweise über eine DIN-Tragschiene oder per Schraubbefestigung.

Sicherheit und Anschluss

Das Gerät bietet eine sichere Stromkreistrennung zwischen Steuer-, Hilfs- und Hauptstromkreisen. Zur Integration in übergeordnete Systeme stehen zwei Hilfskontakte (1 Schließer und 1 Öffner) zur Verfügung. Der Anschluss erfolgt über Schraubklemmen, die für den Hauptstromkreis Leiterquerschnitte bis 10 mm² unterstützen. Die Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz im Schaltschrank.

Technische Daten

• Bemessungsbetriebsstrom Ie: 12 A
• Bemessungsbetriebsleistung (400 V): 5,5 kW
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungssteuerspeisespannung: 24 - 240 V AC / 24 - 220 V DC
• Anzahl Hilfskontakte: 1 S + 1 Ö
• Breite: 45 mm
• Höhe: 154 mm
• Tiefe: 126 mm
• Mechanische Lebensdauer: 15 Mcycles
• Schutzart: IP20

Durch die Kombination von Motorschutz und Schaltung in einer kompakten Einheit reduziert das System den Platzbedarf im Schaltschrank. Mit einem Bemessungsbetriebsstrom von 12 A und einer Leistung von 5,5 kW bei 400 V eignet sich das Grundgerät für effiziente Motorabgänge. Die modulare Bauweise unterstützt eine schnelle Wartung und eine präzise Anpassung an spezifische Anlagenanforderungen.
