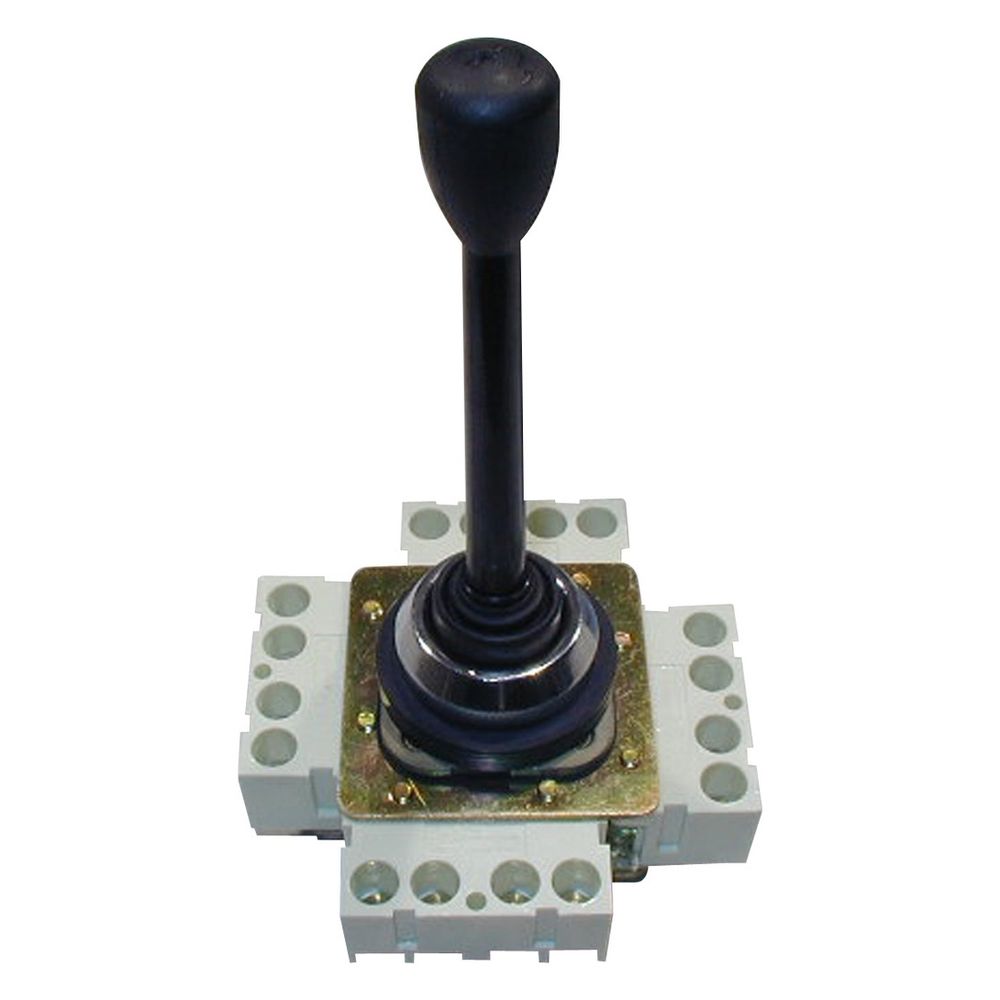

Schneider Electric Joystick-Steuereinheit Harmony XD2 XD2EC3333, 80mm, IP65/IP67, Metall, Chrom
Die Joystick-Steuereinheit der Baureihe Harmony XD2 von Schneider Electric ermöglicht eine präzise manuelle Steuerung in industriellen Anwendungen. Mit einer Joysticklänge von 80 mm und acht Betätigungsrichtungen bietet das Gerät eine robuste Lösung für komplexe Schaltaufgaben. Die Konstruktion zeichnet sich durch einen widerstandsfähigen, chrombeschichteten Metall-Frontring aus und ist für eine mechanische Lebensdauer von 1.000.000 Zyklen ausgelegt.
Robuste Bauweise für den Industrieeinsatz
Das Gerät ist für den Einbau in Bohrungen mit einem Durchmesser von 30 mm konzipiert. Dank der Schutzart IP65/IP67 ist das Gehäuse gegen das Eindringen von Staub und Strahlwasser geschützt, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Die Betriebstemperatur liegt in einem Bereich von -25 bis 70 °C. Zudem gewährleisten die hohe Stoß- und Vibrationsfestigkeit eine zuverlässige Funktion unter mechanischer Belastung.
Elektrische Spezifikationen
Der Steuerschalter ist für einen Bemessungsbetriebsstrom von 10 A bei AC-21 ausgelegt. Die elektrische Lebensdauer erreicht bei verschiedenen Spannungen im AC-15- sowie DC-13-Betrieb jeweils 1.000.000 Zyklen. Der Kurzschlussschutz wird durch eine 10 A gG Neozed Patronensicherung gemäß IEC 60947-5-1 sichergestellt. Der Anschluss erfolgt über unverlierbare Klemmschrauben, die für Leiterquerschnitte von 2 x 1,5 mm² oder 1 x 2,5 mm² geeignet sind.
Die Kombination aus der 80 mm langen Betätigungseinheit und der hohen Schutzklasse IP65/IP67 macht diesen Steuerschalter zu einer langlebigen Komponente in der Automatisierungstechnik. Mit einer mechanischen Belastbarkeit von 1.000.000 Zyklen und einem Bemessungsbetriebsstrom von 10 A bietet das Modell eine hohe Zuverlässigkeit. Die Montage erfolgt über eine Zentralbefestigung, wobei der chrombeschichtete Metallring für eine widerstandsfähige Frontoptik sorgt.
Technische Daten
- Joysticklänge: 80 mm
- Anzahl Betätigungsrichtungen: 8
- Montagedurchmesser: 30 mm
- Bemessungsbetriebsstrom Ie (AC-21): 10 A
- Schutzart: IP65 / IP67
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Betriebstemperatur: -25 bis 70 °C
- Werkstoff Frontring: Metall (Chrom)
Technische Daten
| Hersteller | Schneider Electric |
| Analogausgangssignal konfigurierbar | Nein |
| Anzahl der Betätigungsrichtungen | 8 |
| Anzahl der Schaltstellungen | 8 |
| Anzahl der Schließer je Betätigungsrichtung | 0 |
| Anzahl der Wechselkontakte je Richtung | 0 |
| Anzahl der Öffner je Betätigungsrichtung | 0 |
| Artikelnummer | SE-XD2EC3333 |
| Baureihe | Harmony XD2 |
| Befestigungsmitte | 100 x 100 |
| Bemessungsbetriebsstrom Ie bei AC-21 | 10 |
| Beschichtung | TC |
| Betriebs-Positionsinformation | Alle Positionen |
| Betriebs-Richtungsinformation | 8 Richtungen |
| Codegeber | Nein |
| EAN-13 | 3389110663259 |
| Farbe Frontring | Chrom |
| Gewicht | 0,358 kg |
| Höhe | 127 |
| Joysticklänge | 80 |
| Kerbe pro Richtung | 1…2 |
| Kontaktcodebezeichnung | A600-Q600 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Frontring | Ja |
| Mit Rückzug in Nullstellung | Nein |
| Montagedurchmesser | 30 |
| Normen | IEC 60947-5-1 |
| Produktgewicht | 0,3 |
| Produktzertifizierungen | CSA DEMKO GL |
| Rückgabe | ohne |
| Schutzart (IP) | IP65 / IP67 |
| Schutzart (NEMA) | sonstige |
| Tiefe | 91 |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verriegelung in Nullstellung | Nein |
| Werkstoff des Frontrings | Metall |
| Zentralbefestigung, Lochdurchmesser | 30 |
| WEEE-Nr. | DE33842582 |
