Beschreibung

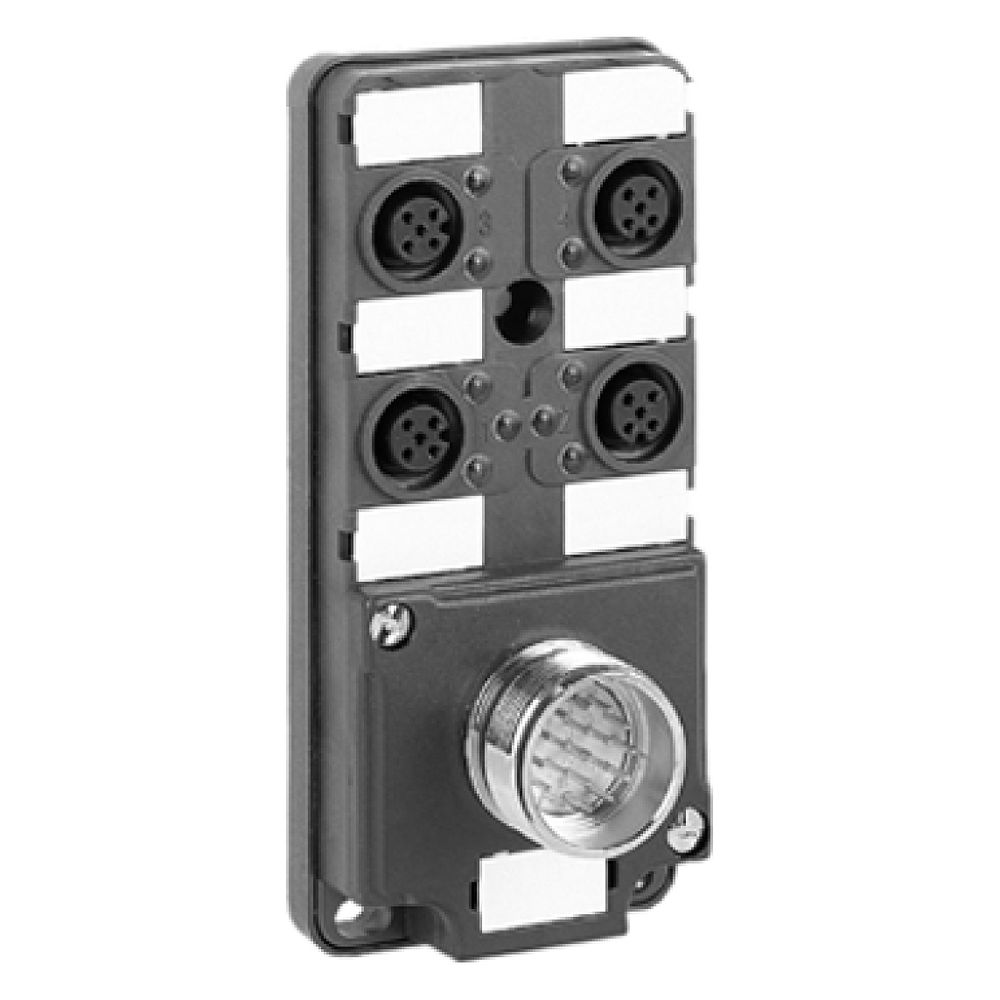

Schneider Electric Passive Verteilerbox Advantys ABE9 ABE9C1241C23, 4 Kanäle, 24V DC, IP67, Kunststoff
Die passive dezentrale E/A-Verteilerbox aus der Baureihe Advantys ABE9 von Schneider Electric ermöglicht eine effiziente Rationalisierung der Verdrahtung in Automatisierungssystemen. Das robuste Kunststoffgehäuse mit Schutzart IP67 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und unterstützt eine einfache Montage mittels M4-Schraubbefestigung.
Funktion und Anschluss
Die Verteilerbox verfügt über vier Kanäle und nutzt einen 19-poligen M23-Stecker als Hauptanschluss sowie vier 5-polige M12-Buchsen für die Sensor- und Aktoranbindung. Der Betrieb erfolgt mit einer Bemessungsspannung von 24 V DC. Zur Überwachung des Betriebszustands ist eine grüne LED für die Spannungsversorgung sowie eine gelbe LED pro Kanal integriert. Das System ist für einen Betriebstemperaturbereich von -20 bis 80 °C ausgelegt und weist eine hohe Stoß- sowie Vibrationsfestigkeit auf.
Technische Daten
- Anzahl der Kanäle: 4
- Betriebsbemessungsspannung: 24 V DC
- Strom pro Kanal: 4 A
- Gesamtstrom: 16 A (bei 1 mm²)
- Schutzart: IP67
- Produktgewicht: 0,08 kg
- Betriebstemperatur: -20 bis 80 °C
- Stoßfestigkeit: 30 gn
Durch die kompakte Bauweise und die zuverlässige Schutzart IP67 eignet sich diese Verteilerbox ideal zur übersichtlichen und sicheren Signalverteilung. Mit einer Strombelastbarkeit von 4 A pro Kanal und der integrierten LED-Statusanzeige bietet das Modul eine effiziente Lösung für die industrielle Automatisierungstechnik bei einer Betriebsbemessungsspannung von 24 V DC.
Technische Daten
| Hersteller | Schneider Electric |
| [Ue] Betriebsbemessungsspannung | 24 V DC |
| Anschluss für NPN-Sensoren | Nein |
| Anzahl der Kanäle | 4 |
| Anzahl der Wege | 8-polig |
| Artikelnummer | SE-ABE9C1241C23 |
| Ausführung der Abgänge für Sensor-/Aktorleitungen | sonstige |
| Baureihe | Advantys ABE9 |
| Betriebsposition | Jede Position |
| Betriebstemperatur | 20 - 80 |
| EAN-13 | 3389110404722 |
| Explosionsschutz-Kategorie für Gas | sonstige |
| Explosionsschutz-Kategorie für Staub | sonstige |
| Gehäusefarbe | sonstige |
| Gesamtstrom | 16 A 1 mm² 12 A 0,75 |
| Gewicht | 0,134 kg |
| Gewindebuchsen der Sensor-/Aktor-Steckplätze | sonstige |
| Kabellänge konfigurierbar | Nein |
| Kontaktwiderstand | 5000 µOhm |
| Mit LED-Anzeige | Nein |
| Mit Potentialtrennung | Nein |
| Produktgewicht | 0,08 |
| Produktzertifizierungen | cULus |
| Schleppkettentauglichkeit der Fixkabelversion | Nein |
| Schutzart (IP) | sonstige |
| Strom pro Kanal | 4 |
| Trennung von gemeins Komp | Ohne |
| Umgebungstemperatur bei Betrieb | -20…80 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Verschmutzungsgrad | 1 |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Werkstoff des Gehäuses | Kunststoff |
| Werkstoff des Isolierkörpers | sonstige |
| WEEE-Nr. | DE33842582 |
