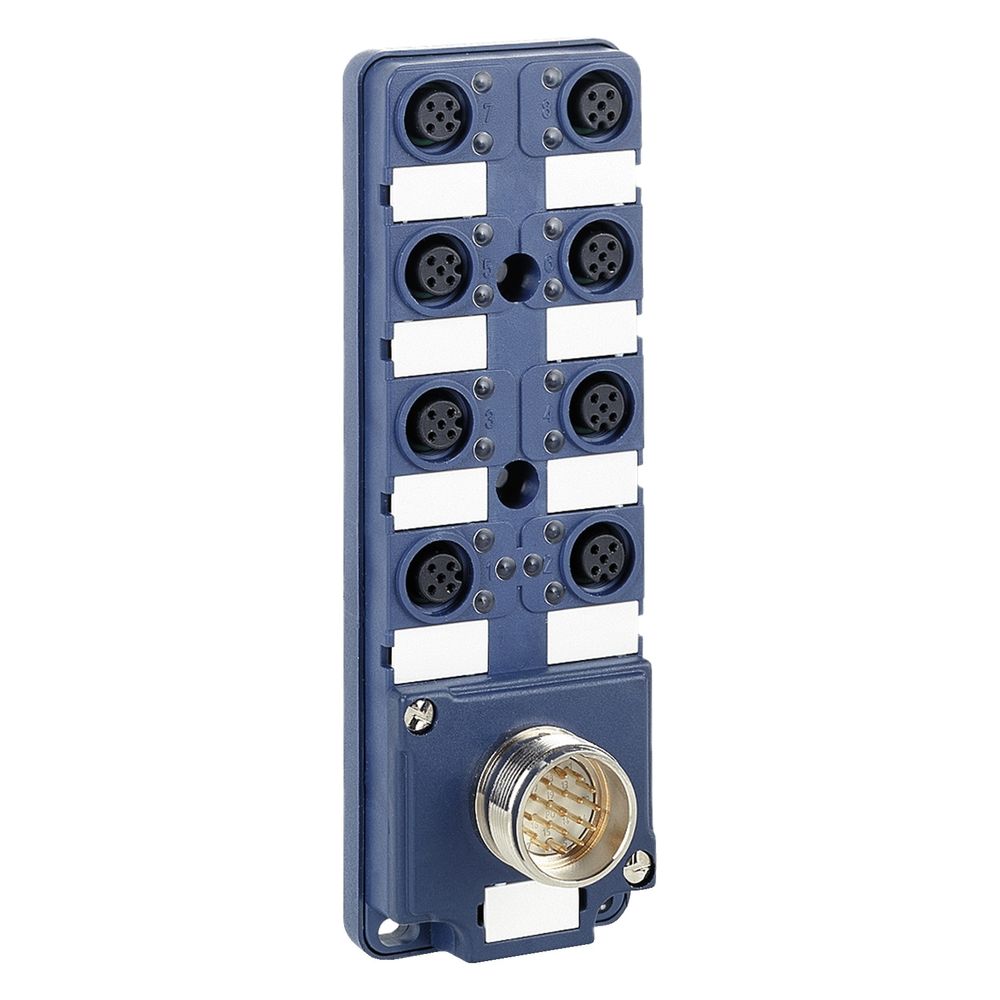

Schneider Electric Passive dezentrale E/A-Verteilerbox Advantys ABE9 ABE9C1280C23, 8 Kanäle, 24V DC, Kunststoff

Die passive Verteilerbox aus der Baureihe Advantys ABE9 dient der effizienten Rationalisierung der Verdrahtung in Automatisierungssystemen. Das robuste Kunststoffgehäuse ermöglicht eine dezentrale Anbindung von Sensoren und Aktoren über acht Kanäle. Mit einer Schutzart von IP67 ist das Modul für anspruchsvolle Umgebungsbedingungen ausgelegt.

Funktion und Anschluss

Der Anschlussverteiler verfügt über einen M23-Stecker mit 19 Polen, der die Signale auf acht M12-Buchsen mit jeweils 5 Polen verteilt. Die Komponente ist für eine Betriebsbemessungsspannung von 24 V DC ausgelegt und unterstützt einen Strom von 4 A pro Kanal. Die Montage erfolgt über eine M4-Schraubbefestigung, wobei das Modul in jeder Betriebsposition eingesetzt werden kann.

Robustheit im Betrieb

Das System ist auf Langlebigkeit unter industriellen Bedingungen ausgelegt. Es weist eine Stoßfestigkeit von 30 gn für 11 ms sowie eine Vibrationsfestigkeit von 0,2 gn im Frequenzbereich von 57 bis 150 Hz auf. Der Betriebstemperaturbereich erstreckt sich von -20 bis 80 °C, was den Einsatz in vielfältigen industriellen Umgebungen ermöglicht.

Die passive Verteilerbox überzeugt durch ihre kompakte Bauweise mit einem Gewicht von 0,14 kg und eine einfache Integration in Automatisierungsumgebungen. Mit acht Kanälen, einer Betriebsbemessungsspannung von 24 V DC und einer Schutzart von IP67 stellt sie eine Lösung für die dezentrale Signalverteilung dar. Die mechanische Belastbarkeit durch Stoß- und Vibrationsfestigkeit unterstützt einen stabilen Betrieb in anspruchsvollen Applikationen.

Technische Daten

• Anzahl der Kanäle: 8
• Betriebsbemessungsspannung: 24 V DC
• Strom pro Kanal: 4 A
• Schutzart: IP67
• Anschluss: 1x M23 (19-polig) auf 8x M12 (5-polig)
• Betriebstemperatur: -20 bis 80 °C
• Produktgewicht: 0,14 kg
• Stoßfestigkeit: 30 gn
