Beschreibung

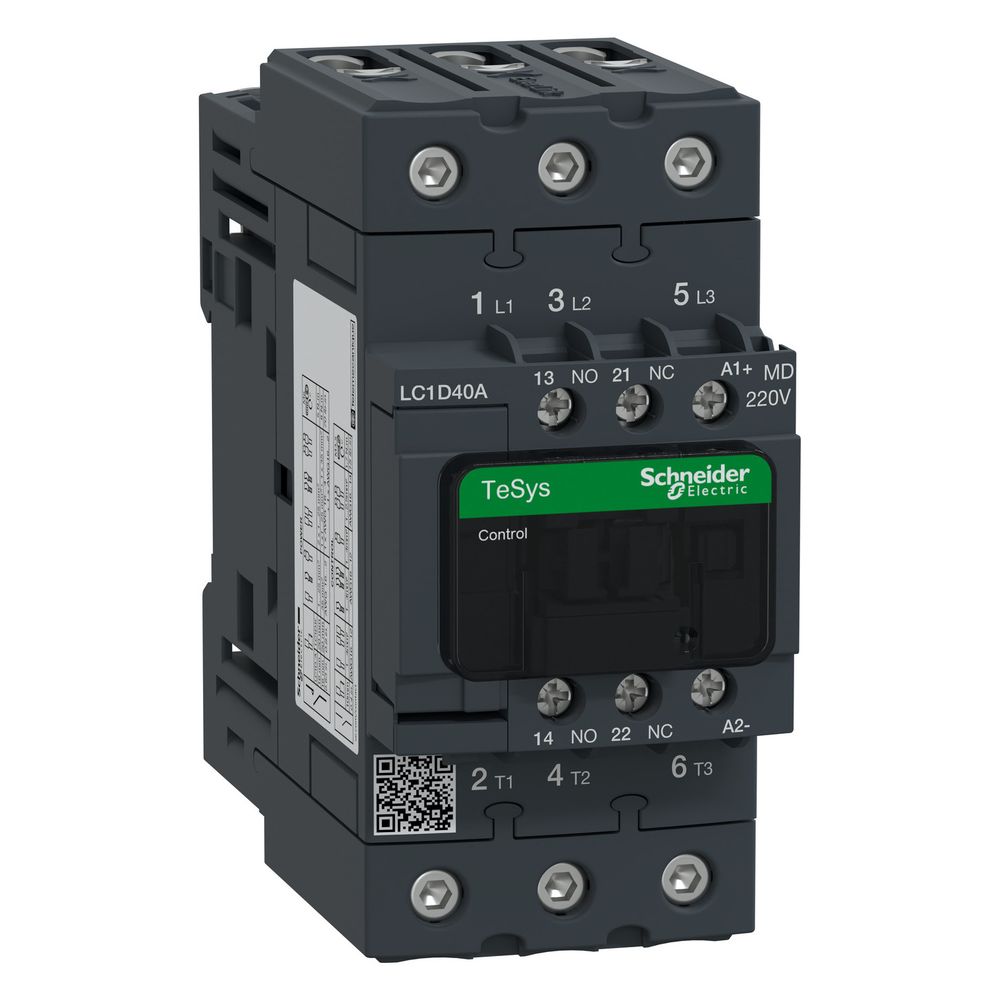

Schneider Electric Schütz TeSys Deca LC1D40AMD, 40A 220V DC 3P 1S+1Ö, 122x55x120mm
Das Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 40 A eignet sich das Gerät für anspruchsvolle Elektrohaushalts- und HLK-Anwendungen. Die Betätigung erfolgt über eine Steuerspeisespannung von 220 V DC.
Robuste Konstruktion und Sicherheit
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 10 Millionen Zyklen aus und ist für den Einsatz in Umgebungen mit einem Verschmutzungsgrad von 3 ausgelegt. Zur Erhöhung der Betriebssicherheit ist eine Sicherheitsabdeckung integriert. Die Spulentechnologie umfasst einen bidirektionalen Spitzenbegrenzungsdioden-Suppressor zum Schutz vor Spannungsspitzen. Die Montage erfolgt flexibel auf einer Schiene oder Platte.
Vielseitige Anschlussmöglichkeiten
Die Installation wird durch Multi-Standard-Schraubanschlüsse vereinfacht, die eine sichere Kontaktierung ermöglichen. Das Gerät verfügt über eine Kontaktzusammensetzung von 3 Schließern als Hauptkontakte sowie einen Hilfskontakt als Schließer und einen als Öffner. Mit einer Schutzart von IP20 an der Vorderseite und einer Feuerbeständigkeit von 850 °C erfüllt das Schütz relevante internationale Normen für den industriellen und gewerblichen Einsatz.
Das Leistungsschütz bietet eine hohe Schaltleistung und Zuverlässigkeit für komplexe Steuerungssysteme. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und einem Betriebsstrom von 40 A (AC-3) deckt es ein breites Anwendungsspektrum ab. Die robuste Bauweise, kombiniert mit der integrierten Schutzbeschaltung und der mechanischen Langlebigkeit, macht es zu einer effizienten Lösung für die Motorsteuerung und den Betrieb ohmscher Lasten in anspruchsvollen Umgebungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 40 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 60 A
- Steuerspeisespannung: 220 V DC
- Hilfskontakte: 1 S + 1 Ö
- Hauptkontakte: 3 Schließer
- Mechanische Lebensdauer: 10 Mcycles
- Schutzart: IP20
- Abmessungen (B x H x T): 55 mm x 122 mm x 120 mm
- Gewicht: 0,925 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 220 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 19 W (bei 20 °C) |
| Artikelnummer | SE-LC1D40AMD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 20 |
| Bemessungssteuerspeisespannung DC | 220 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 55 |
| EAN-13 | 3389119408530 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,996 kg |
| Halteleistungsaufnahme in W | 7,4 W bei 20 |
| Höhe | 122 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 10 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-1 AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,925 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 120 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 34 |
| Überspannungskategorie | III |
| WEEE-Nr. | DE33842582 |
