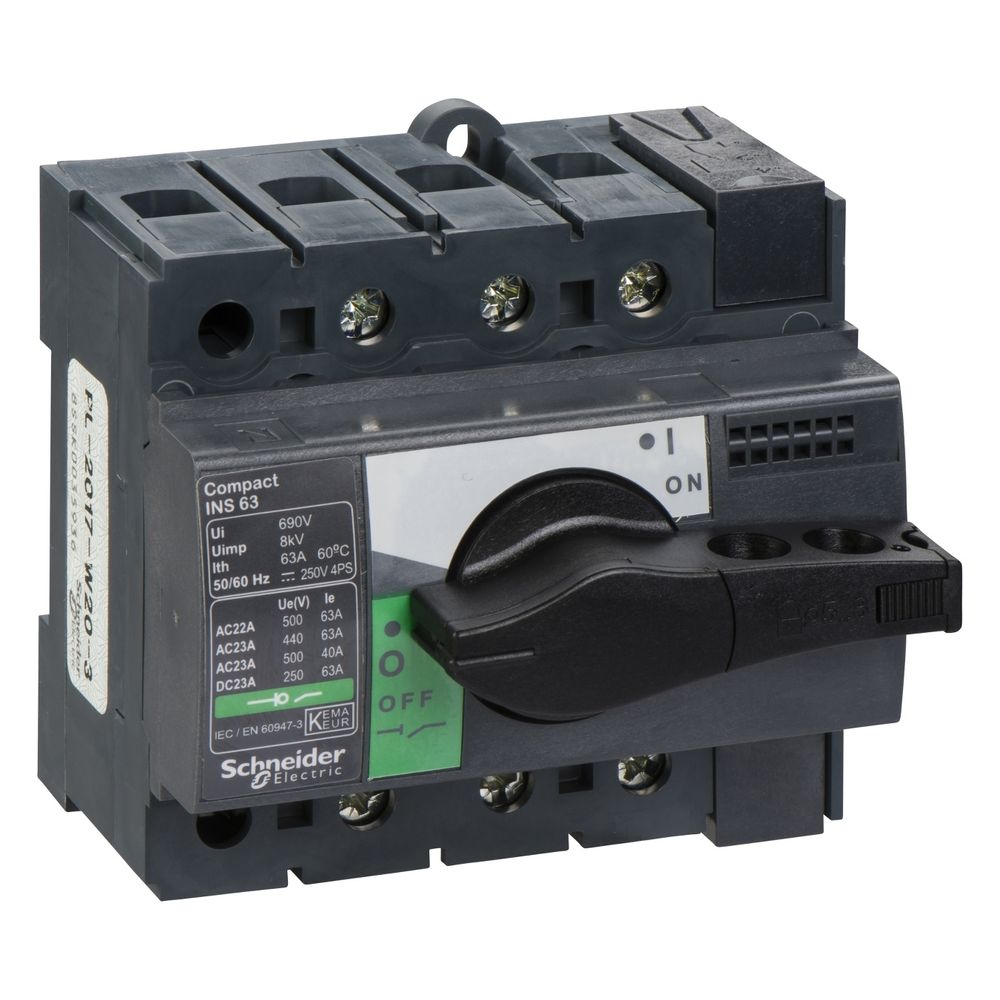

Schneider Electric Lasttrennschalter ComPacT INS63, 63A 690V, 85x90x62,5mm, Schwarz
Der 3-polige Lasttrennschalter aus der ComPacT-Baureihe von Schneider Electric dient als zuverlässige Schaltlösung für Haupt-, Wartungs- und Reparaturanwendungen. Mit einem Bemessungsdauerstrom von 63 A und einer Bemessungsbetriebsspannung von bis zu 690 V AC ist das Gerät für anspruchsvolle industrielle Umgebungen ausgelegt. Die kompakte Bauweise ermöglicht eine effiziente Montage auf DIN-Schienen oder Platten und unterstützt eine schnelle Installation im Schaltschrankbau.
Robuste Schalttechnik für den industriellen Einsatz
Das Gerät verfügt über einen ergonomischen, schwarzen Drehgriff, der eine intuitive Bedienung ermöglicht. Dank der integrierten Kontaktstellungsanzeige ist der Schaltzustand jederzeit sicher erkennbar. Die Konstruktion ist für eine mechanische Lebensdauer von 20.000 Zyklen ausgelegt und bietet durch die Trennereigenschaften nach VDE 0660 Teil 100 eine hohe Betriebssicherheit. Die Anschlussmöglichkeiten über Schraubanschlüsse an der Frontseite erleichtern die Verdrahtung in verschiedenen Einbausituationen.
Vielseitige Einsatzmöglichkeiten
Der Lasttrennschalter ist für den Betrieb in AC- und DC-Netzwerken geeignet und bietet eine hohe Kurzschlussfestigkeit. Mit zwei integrierten Hilfskontakten als Wechsler lässt sich der Schaltstatus in übergeordnete Steuerungssysteme einbinden. Die Umgebungstemperatur für den Betrieb liegt in einem Bereich von -25 bis 70 °C, was den Einsatz in unterschiedlichsten klimatischen Bedingungen ermöglicht. Das Gerät ist zudem verriegelbar, um unbefugte oder versehentliche Schaltvorgänge während Wartungsarbeiten zu verhindern.
Dieser Lasttrennschalter überzeugt durch seine hohe Zuverlässigkeit und Langlebigkeit. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V AC und einem Bemessungsdauerstrom von 63 A bietet er die notwendige Leistung für anspruchsvolle Schaltaufgaben. Die robuste Ausführung und die einfache Montage machen ihn zu einer effizienten Wahl für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsdauerstrom Iu: 63 A
- Bemessungsbetriebsspannung: 690 V
- Polzahl: 3
- Bemessungsbetriebsleistung bei AC-23, 400 V: 30 kW
- Bedingter Bemessungskurzschlussstrom Iq: 36 kA
- Bemessungs-Stoßspannungsfestigkeit: 8 kV
- Mechanische Lebensdauer: 20000 Zyklen
- Schutzart frontseitig: IP40
- Kabel-Querschnitt: 1,5 bis 50 mm²
- Umgebungstemperatur Betrieb: -25 bis 70 °C
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 63 A bei 60 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 |
| Anschluss auf der Oberseite | Frontseite |
| Anschluss auf der Unterseite | Frontseite |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussraster | 18 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 2 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Artikelnummer | SE-28902 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Wendeschalter | Nein |
| Ausführung des Betätigungselements | langer Drehgriff |
| Baureihe | ComPacT |
| Bedingter Bemessungskurzschlussstrom Iq | 36 |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 |
| Bemessungsdauerstrom Iu | 63 |
| Beschreibung der Pole | 3P |
| Breite | 90 |
| EAN-13 | 3303430289029 |
| Eignung für Isolation | Ja |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | Ja |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Ja |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Gewicht | 0,597 kg |
| Grifffarbe | Schwarz |
| Höhe | 85 |
| Intermittierende Betriebsklasse | Klasse 120 - 60 |
| Kabel-Querschnitt | 1,5…50 |
| Kontaktstellungsanzeige | Ja |
| Max Bemessungsbetriebsspannung Ue bei AC | 500 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Montagehalterung | Platte DIN-Schiene |
| Montagemodus | Fest |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennleistung | Unterbrechungsfrei |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | DC AC |
| Polzahl | 3 |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Produktgewicht | 0,5 |
| Produktzertifizierungen | CCC KEMA-KEUR |
| Schutzart (IP), frontseitig | IP40 |
| Sichtbarer Bruch | Nein |
| Spannungsauslöser optional | Nein |
| Steuerungstyp | Drehgriff |
| Tiefe | 62,5 |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -50…85 |
| Verriegelbar | Ja |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | DE33842582 |
