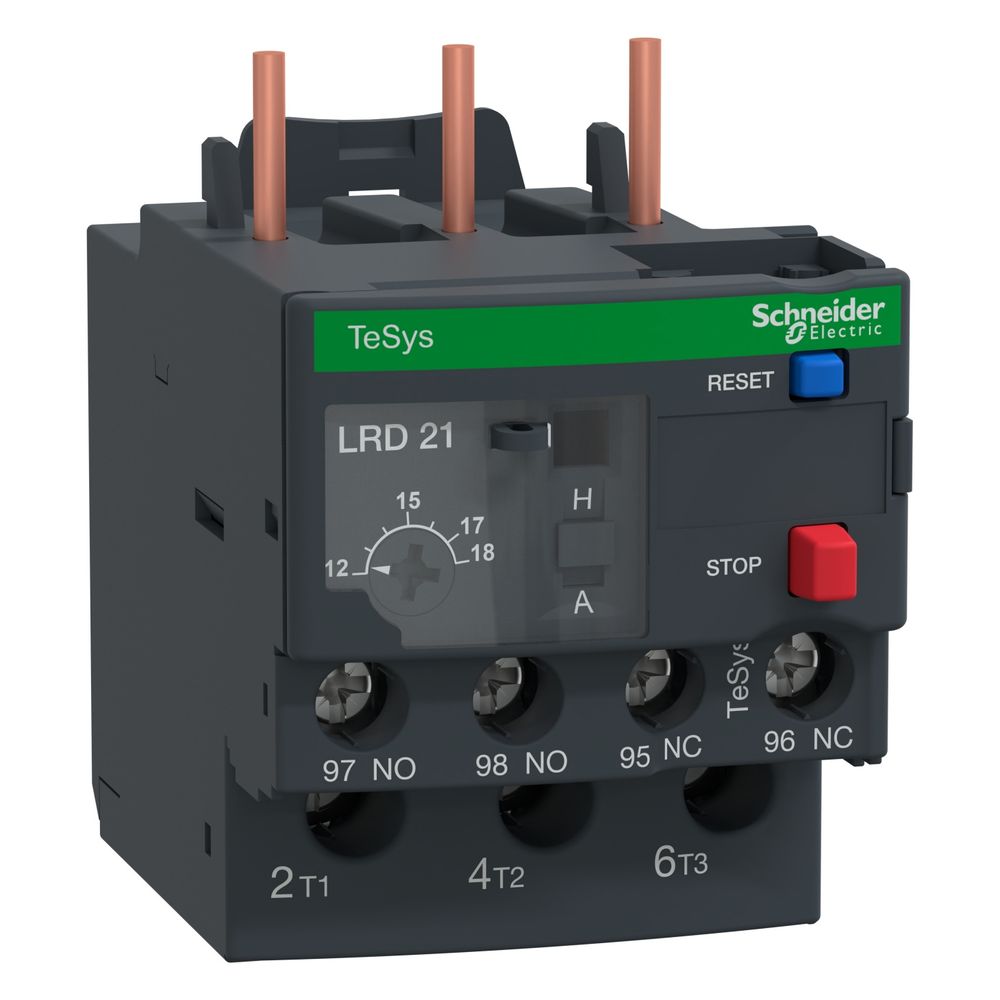

Schneider Electric Thermisches Überlastrelais TeSys Deca LRD21, 12-18 A, 1S+1Ö, 690 V

Das thermische Überlastrelais LRD21 aus der Baureihe TeSys Deca bietet präzisen Motorschutz für Wechselstromkreise. Das dreipolige Gerät ist mit einem Differentialschutz ausgestattet und temperaturkompensiert, um eine zuverlässige Auslösung unter variierenden Umgebungsbedingungen zu ermöglichen. Die Montage erfolgt direkt unter dem Schütz, wobei Schraubanschlüsse eine sichere Verbindung im Haupt- und Steuerstromkreis sicherstellen.

Funktionsweise und Bedienung

Das Relais verfügt über eine manuelle oder automatische Rückstellfunktion, die über Taster an der Gerätefront gewählt werden kann. Eine gelbe mechanische Anzeige signalisiert den Auslösezustand. Zur Überwachung und Steuerung sind Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner integriert. Die Phasenausfall-Empfindlichkeit erhöht die Betriebssicherheit bei industriellen Anwendungen.

Technische Daten

• Einstellbereich: 12 - 18 A
• Bemessungsbetriebsspannung: 690 V
• Auslöseklasse: CLASS 10 A
• Hilfskontakte: 1 Schließer, 1 Öffner
• Montageart: Direktanbau
• Anschlussart: Schraubanschluss
• Netzwerkfrequenz: 0 - 400 Hz
• Schutzart: IP20
• Abmessungen (BxHxT): 45 mm x 66 mm x 70 mm
• Gewicht: 0,124 kg

Durch die robuste Bauweise und die Kompatibilität mit Schütz-Typen der Serie LC1D ist das LRD21 eine effiziente Lösung für den Motorschutz. Die Kombination aus Differentialschutz, einem einstellbaren Strombereich von 12 bis 18 A und der flexiblen Rückstellfunktion ermöglicht eine zuverlässige Überwachung. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und der bewährten Auslöseklasse 10 A ist das Relais für vielfältige Einsatzbereiche in der Automatisierungstechnik ausgelegt.
