Beschreibung

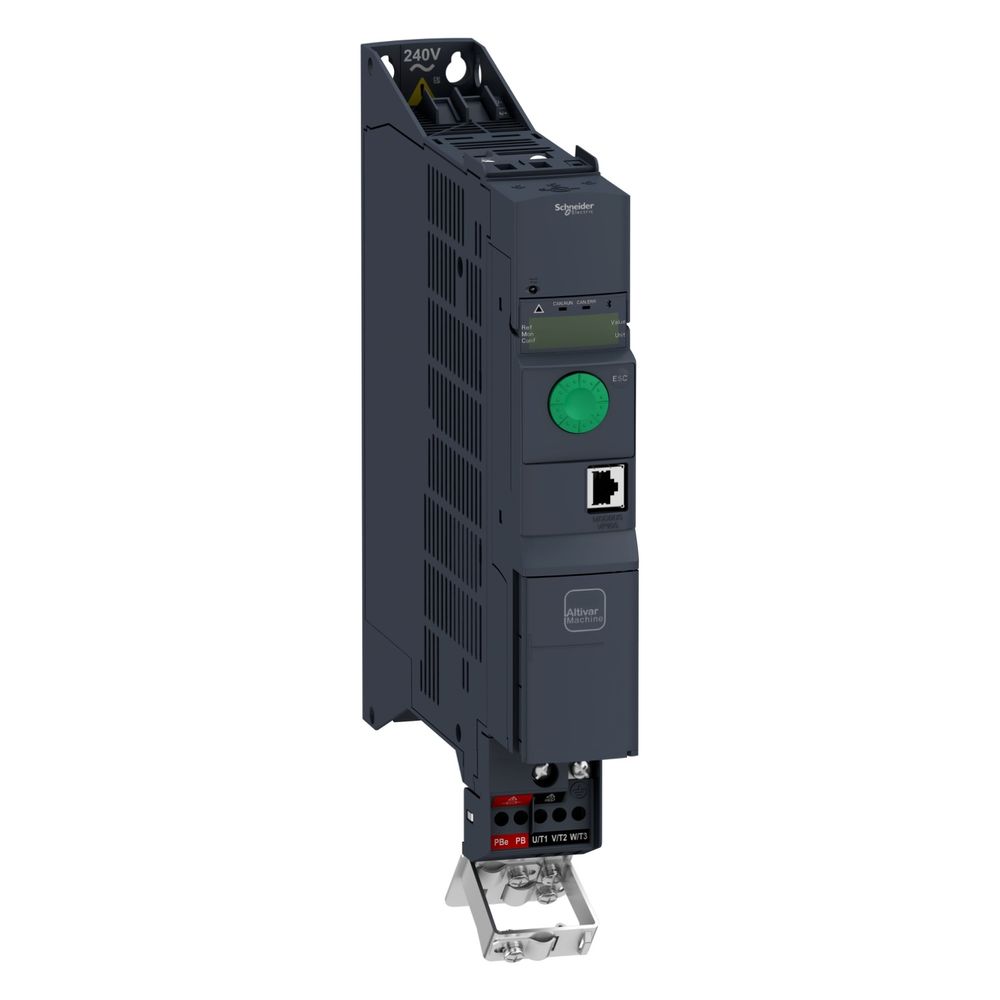

Schneider Electric Frequenzumrichter Altivar Machine ATV320 ATV320U07N4B Buch, 0,75kW, 3ph, 380-500V
Der Frequenzumrichter Altivar Machine ATV320 von Schneider Electric ist ein kompakter Antrieb in Buchbauform, der speziell für komplexe industrielle Maschinenanwendungen konzipiert wurde. Das Gerät ermöglicht die präzise Steuerung von Asynchron- und Synchronmotoren bei einer Leistung von 0,75 kW und einem 3-phasigen Anschluss für Netzspannungen von 380 bis 500 V.
Antriebstechnik und Regelung
Der Umrichter unterstützt eine sensorlose Vektorregelung für hohe Drehzahlstabilität sowie verschiedene U/f-Kennlinien für eine effiziente Motoransteuerung. Ein integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne zusätzliche Hardware. Zur nahtlosen Integration in Automatisierungssysteme stehen zahlreiche Kommunikationsprotokolle wie Modbus, CANopen, EtherNet/IP und Profibus zur Verfügung. Die Inbetriebnahme wird durch voreingestellte Applikationsprofile und Software-Tools unterstützt.
Sicherheit und EMV-Schutz
Für einen sicheren Anlagenbetrieb verfügt das Gerät über integrierte Sicherheitsfunktionen, darunter Safe Torque Off (STO), Safe Stop 1 (SS1) und Safely Limited Speed (SLS). Ein integrierter EMV-Filter der Klasse C2 sorgt für die Einhaltung elektromagnetischer Verträglichkeitsstandards, wobei der Filter für den Betrieb an IT-Netzen bei Bedarf deaktiviert werden kann.
Technische Daten
- Motorleistung: 0,75 kW
- Netzspannung: 380 - 500 V
- Nennausgangsstrom: 2,3 A
- Max. Ausgangsfrequenz: 599 Hz
- Anzahl Analogeingänge: 3
- Anzahl Digitaleingänge: 6
- Breite: 45 mm
- Höhe: 325 mm
- Tiefe: 245 mm
Der Frequenzumrichter überzeugt durch seine kompakte Bauform und die vielseitigen Einsatzmöglichkeiten in komplexen Maschinen. Durch die Kombination aus fortschrittlicher Motorregelung, integrierter Sicherheitstechnik und flexiblen Kommunikationsschnittstellen bietet er eine zuverlässige Lösung für industrielle Antriebsaufgaben. Mit einer Nennleistung von 0,75 kW und einem Nennausgangsstrom von 2,3 A ist das Gerät optimal auf anspruchsvolle Lastprofile ausgelegt und unterstützt durch seine Energieeffizienzfunktionen eine wirtschaftliche Betriebsweise.
Technische Daten
| Hersteller | Schneider Electric |
| 4-Quadrantenbetrieb möglich | Richtig |
| Anzahl der Analogausgänge | 1 |
| Anzahl der Analogeingänge | 3 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 6 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl diskrete Ausgänge | 3 |
| Anzahl diskrete Eingänge | 7 |
| Art des Umrichters | U-Umrichter |
| Artikelnummer | SE-ATV320U07N4B |
| Ausgangsphasenzahl | 3 |
| Breite | 45,0 |
| Bremschopper integriert | Richtig |
| EAN-13 | 3606480966408 |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | Nein |
| Format des Laufwerks | Buch |
| Gewicht | 2,346 kg |
| Grundlaststrom bei hoher Überlast | 3,0 |
| Höhe | 325,0 |
| Kühlluftvolumen | 9,4 m3 / |
| Max abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0,75 |
| Max abgegebene Leistung bei quadrat Belastung bei Bemessungsausgangsspannung | 0,75 |
| Max Ausgangsfrequenz | 599 |
| Max Ausgangsspannung | 500 |
| Max Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m / s² bei 11 |
| Max Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 |
| Max Eingangsstrom | 3,6 |
| Mit Bedienelement | Ja |
| Mit optischer Schnittstelle | Nein |
| Mit PC-Anschluss | Ja |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| Motorleistung (HP) | 1 hp |
| Nennausgangsstrom | 2,3 |
| Nennschaltfrequenz | 4 |
| Netzfrequenz | 50 / 60 |
| Netzspannung | 380 - 500 |
| Netzwerkfrequenz | 50 - 60 |
| Normen | IEC 61800-5-1 |
| Potenziallinie Isc | 5 |
| Produktgewicht | 2,5 |
| Produktspezifische Anwendung | Komplexe Maschinen |
| Relative symmetrische Netzfrequenztoleranz | 5 |
| Tiefe | 245,0 |
| Umgebungslufttemperatur beim Transport | -25…70 |
| Umgebungstemperatur bei Lagerung | -25…70 |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für BACnet | Nein |
| Unterstützt Protokoll für CAN | Ja |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Ja |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Ja |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Variante | Standardversion |
| Verschmutzungsgrad | 2 |
| Zugriffsmethode | Slave CANopen |
| Überspannungskategorie | III |
| WEEE-Nr. | DE33842582 |
