Beschreibung

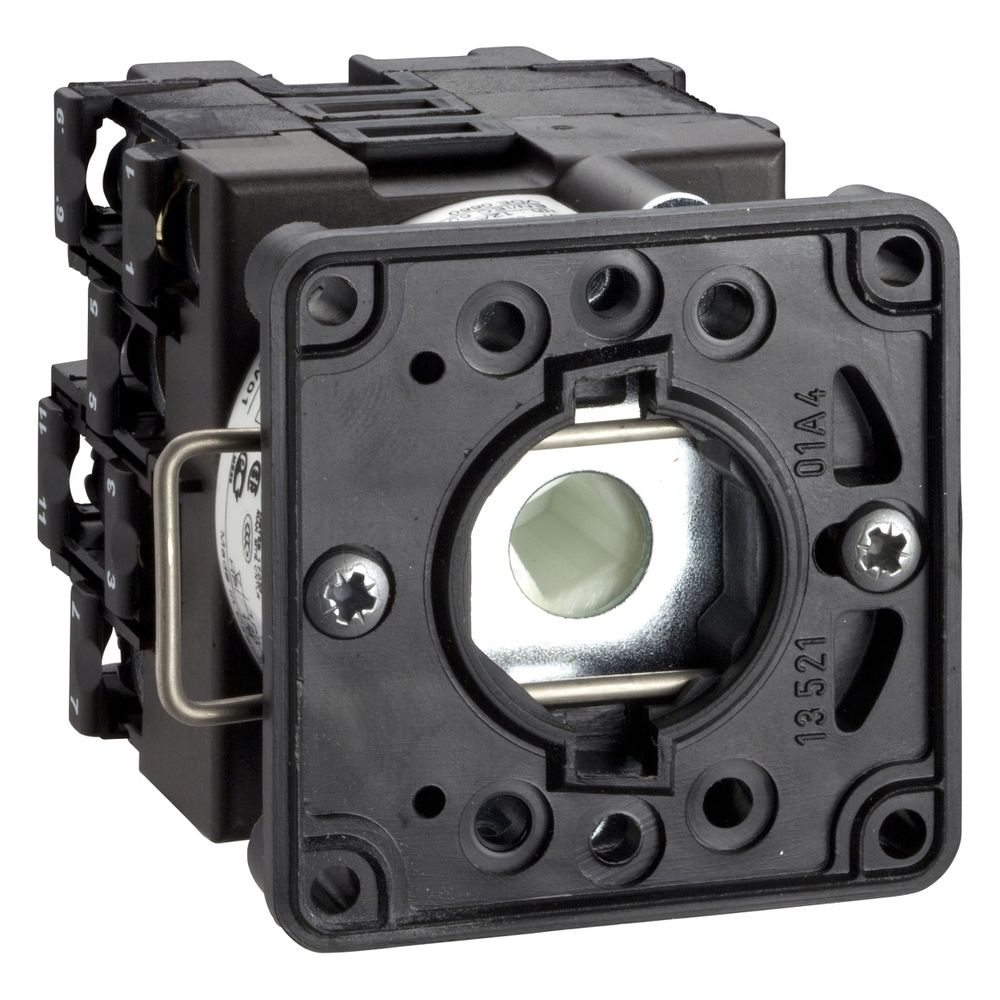

Schneider Electric Nockenschalter Harmony K K1F013N, 12A, 690V, 2P, 45 Grad
Der Nockenschalter aus der Baureihe Harmony K ist als robuster Einbau-Stufenschalter für industrielle Anwendungen konzipiert. Das 2-polige Gerät zeichnet sich durch eine flexible Montage mittels 22 mm Bohrung aus und bietet eine hohe mechanische Lebensdauer von 1.000.000 Zyklen. Mit einem Bemessungsdauerstrom von 12 A und einer maximalen Betriebsspannung von 690 V AC ist der Schalter für anspruchsvolle Schaltaufgaben ausgelegt.
Robuste Konstruktion für die Industrie
Der Schalter ist für den Einsatz in Steuer- und Stromkreisen optimiert und erfüllt die Anforderungen gemäß IEC 60947-3 sowie IEC 60947-5-1. Die Kontaktblöcke sind gestuft schaltend ausgeführt und verfügen über eine positive Öffnung. Die elektrische Verbindung erfolgt über Klemmenanschlüsse mit unverlierbaren Schrauben, die sowohl für flexible als auch für starre Leiter ausgelegt sind. Dank der hohen Stoß- und Vibrationsfestigkeit eignet sich das Bauteil für den zuverlässigen Betrieb unter wechselnden Umgebungsbedingungen.
Flexibilität im Schaltbetrieb
Das Gerät bietet zwei Schaltstellungen bei einem Schaltwinkel von 45 ° und verzichtet auf eine Nullstellung. Die kompakte Bauweise als Einbaugerät ermöglicht eine effiziente Integration in Frontplatten. Durch die robuste Ausführung und die Eignung für verschiedene AC-Nennbetriebsströme bietet der Schalter eine hohe Flexibilität bei der Konfiguration von Steuerungsabläufen in industriellen Anlagen.
Dieser Nockenschalter überzeugt durch seine Langlebigkeit und präzise Schaltcharakteristik. Mit einer mechanischen Lebensdauer von 1.000.000 Zyklen und einer Bemessungsisolationsspannung von 690 V stellt er eine zuverlässige Komponente für industrielle Schaltanwendungen dar. Die einfache Montage in 22 mm Bohrungen sowie die robuste Auslegung für einen Bemessungsdauerstrom von 12 A machen ihn zur idealen Wahl für anspruchsvolle Steuerungsaufgaben.
Technische Daten
- Baureihe: Harmony K
- Polzahl: 2
- Bemessungsdauerstrom Iu: 12 A
- Max. Bemessungsbetriebsspannung Ue: 690 V
- Schaltstellungen: 2
- Schaltwinkel: 45 °
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Befestigungsmodus: Ø 22 mm Bohrung
- Umgebungstemperatur Betrieb: -25 bis 55 °C
- Produktgewicht: 0,14 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 12 |
| [Ithe] Konventioneller eingeschlossener thermischer Strom | 10 |
| Anzahl der Schaltstellungen | 2 |
| Anzahl der Schritte | 3 |
| Artikelnummer | SE-K1F013N |
| Aus-Stellung | Ohne Nullstellung |
| Ausführung des Betätigungselements | sonstige |
| Ausführung des Schalters | Ein- / Ausschalter |
| Baureihe | Harmony K |
| Befestigungsmodus | Ø 22 mm Bohrung |
| Bemessungsdauerstrom Iu | 12 |
| Beschichtung | TC |
| Beschreibung der Pole | 2P |
| Betrieb der Kontakte | Gestuft schaltend |
| Blendenmaterial | Kunststoff |
| EAN-13 | 3389110444070 |
| Funktion des Nockenschalters | Schrittschalter |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Nein |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Nein |
| Gerätebauart | Einbaugerät |
| Gewicht | 0,136 kg |
| Komplettgerät im Gehäuse | Nein |
| Komponentenname | K1 |
| Kurzschlussstrom | 10000 |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Nullstellung | Nein |
| Mit Rückzug in Nullstellung | Nein |
| Montageort | Frontseite |
| Polzahl | 2 |
| Positive Öffnung | Mit |
| Produktgewicht | 0,14 |
| Schaltwinkel | 45 |
| Schutzart (IP), frontseitig | sonstige |
| Schutzart (NEMA), frontseitig | sonstige |
| Umgebungstemperatur bei Betrieb | -25…55 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| WEEE-Nr. | DE33842582 |
