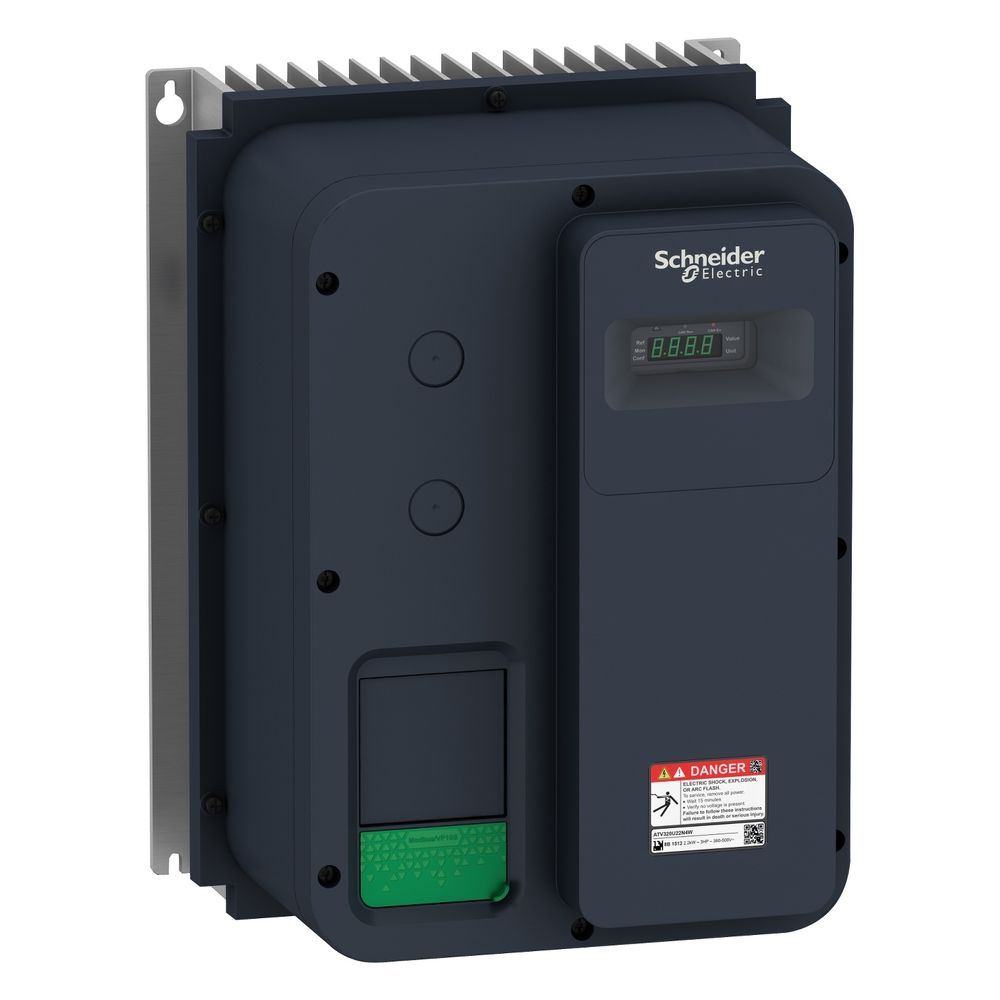

Schneider Electric Frequenzumrichter Altivar Machine ATV320, 3kW, 380-500V, IP66, ATV320U30N4W
Der Frequenzumrichter aus der Altivar Machine ATV320 Serie von Schneider Electric ist für den Einsatz in komplexen industriellen Maschinen konzipiert. Das Gerät ermöglicht die präzise Steuerung von Asynchron- und Synchronmotoren im Open-Loop-Betrieb und zeichnet sich durch eine hohe Stabilität sowie eine einfache Inbetriebnahme aus. Dank der Schutzart IP66 ist der Umrichter für anspruchsvolle Umgebungsbedingungen im Industriebereich geeignet.
Leistungsstarke Motorsteuerung und Sicherheit
Der Antrieb unterstützt verschiedene Regelungsarten wie die sensorlose Vektorregelung sowie diverse U/f-Kennlinien, um eine optimale Drehzahlgüte zu erreichen. Ein integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne zusätzliche Hardware. Zur Unterstützung der Anlagensicherheit sind Funktionen wie das sicher abgeschaltete Drehmoment (STO), der sichere Halt 1 (SS1) sowie die sicher reduzierte Geschwindigkeit (SLS) direkt implementiert.
Flexible Kommunikation und Schnittstellen
Das Gerät bietet eine Vielzahl an digitalen und analogen Ein- und Ausgängen für eine vielseitige Systemintegration. Die Kommunikation erfolgt über gängige Industrieprotokolle wie Modbus, CANopen, EtherNet/IP, PROFIBUS und PROFINET. Ein integriertes Bedienelement sowie die Unterstützung durch Inbetriebnahmesoftware erleichtern die Konfiguration und Überwachung der Antriebsparameter.
Dieser Frequenzumrichter bietet mit einer Leistung von 3 kW und einer maximalen Ausgangsfrequenz von 599 Hz eine zuverlässige Lösung für anspruchsvolle Antriebsaufgaben. Durch die robuste Bauweise, die integrierte Sicherheitstechnik und die breite Unterstützung von Kommunikationsprotokollen stellt er eine effiziente Komponente für moderne Maschinenkonzepte dar.
Technische Daten
- Nennleistung: 3 kW
- Netzspannung: 380 - 500 V
- Nennausgangsstrom: 7,1 A
- Schutzart: IP66
- Max. Ausgangsfrequenz: 599 Hz
- Anzahl digitale Eingänge: 7
- Anzahl digitale Ausgänge: 3
- Anzahl analoge Eingänge: 3
- Anzahl analoge Ausgänge: 1
- Gewicht: 7,7 kg
Technische Daten
| Hersteller | Schneider Electric |
| 4-Quadrantenbetrieb möglich | Richtig |
| Anzahl der Analogausgänge | 1 |
| Anzahl der Analogeingänge | 3 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 3 |
| Anzahl der digitalen Eingänge | 7 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl diskrete Ausgänge | 3 |
| Anzahl diskrete Eingänge | 7 |
| Art des Umrichters | U-Umrichter |
| Artikelnummer | SE-ATV320U30N4W |
| Ausgangsphasenzahl | 3 |
| Breite | 250 |
| Bremschopper integriert | Richtig |
| EAN-13 | 3606489548520 |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | Nein |
| Format des Laufwerks | Gekapselt |
| Gewicht | 10,175 kg |
| Grundlaststrom bei hoher Überlast | 9,5 |
| Höhe | 340 |
| Max abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 3 |
| Max abgegebene Leistung bei quadrat Belastung bei Bemessungsausgangsspannung | 3 |
| Max Ausgangsfrequenz | 599 |
| Max Ausgangsspannung | 500 |
| Max Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m / s² bei 11 |
| Max Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 |
| Max Eingangsstrom | 11,1 |
| Mit Bedienelement | Ja |
| Mit optischer Schnittstelle | Nein |
| Mit PC-Anschluss | Ja |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| Montagemodus | Aufputzmontage |
| Nennausgangsstrom | 7,1 |
| Nennschaltfrequenz | 4 |
| Netzfrequenz | 50 / 60 |
| Netzspannung | 380 - 500 |
| Netzwerkfrequenz | 50 - 60 |
| Normen | IEC 61800-5-1 |
| Potenziallinie Isc | 5 |
| Produktgewicht | 7,7 |
| Produktspezifische Anwendung | Komplexe Maschinen |
| Relative symmetrische Netzfrequenztoleranz | 5 |
| Schutzart (NEMA) | 4X |
| Tiefe | 235,0 |
| Umgebungslufttemperatur beim Transport | -25…70 |
| Umgebungstemperatur bei Lagerung | -25…70 |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für BACnet | Nein |
| Unterstützt Protokoll für CAN | Ja |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Ja |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherNet/IP | Ja |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Ja |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Ja |
| Variante | Standardversion |
| Verschmutzungsgrad | 3 |
| Zugriffsmethode | Slave CANopen |
| Überspannungskategorie | III |
| WEEE-Nr. | DE33842582 |
