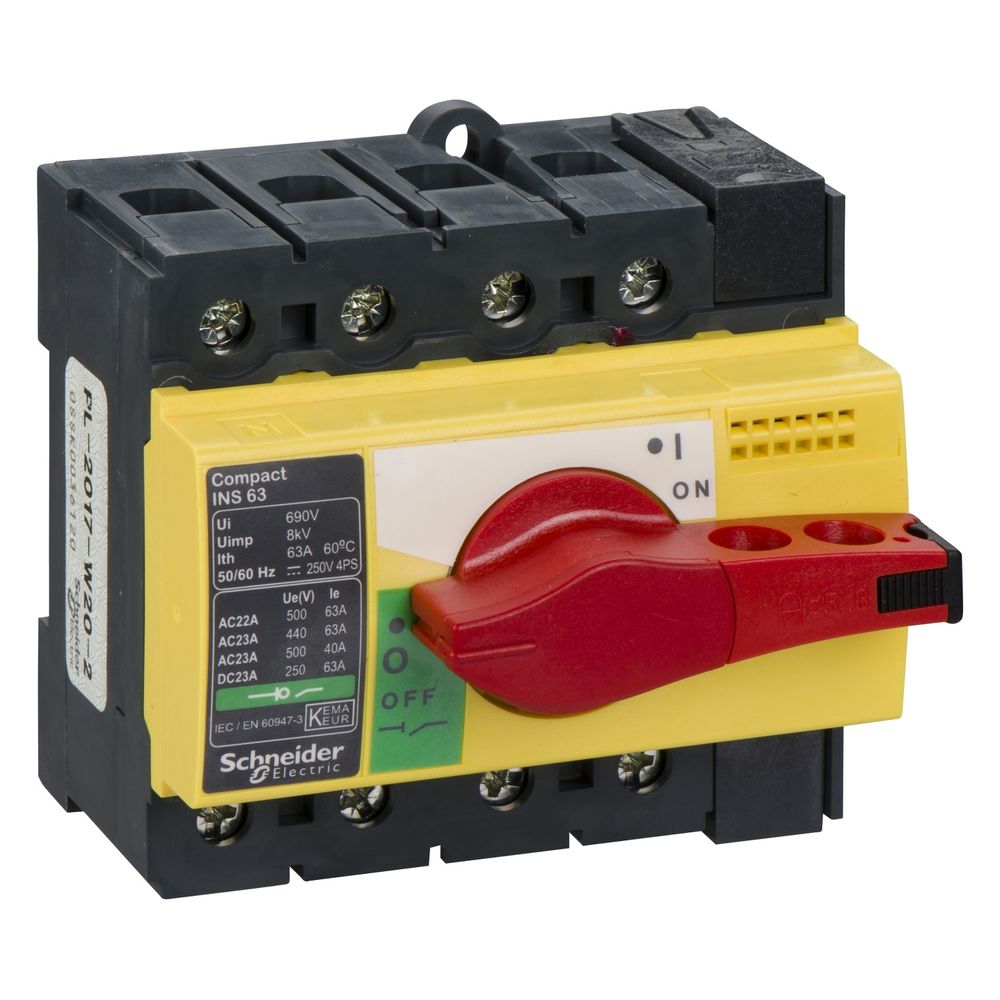

Schneider Electric Lasttrennschalter ComPacT INS63 4P, 63A 690V, 85x90x62,5mm, Rot

Art.-Nr. 28919

EAN: 3303430289197

Aktuell nicht lieferbar

Schneider Electric Lasttrennschalter ComPacT INS63 4P, 63A 690V, 85x90x62,5mm, Rot

Der 4-polige Lasttrennschalter aus der Baureihe ComPacT ist für einen Bemessungsdauerstrom von 63 A ausgelegt. Er dient als Schaltlösung für Haupt-, Wartungs- und Reparaturschalter sowie als NOT-AUS-Einrichtung in elektrischen Anlagen. Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 20.000 Zyklen aus und ist für den Festeinbau konzipiert.

Vielseitige Einsatzmöglichkeiten und Montage

Die Komponente ist für den Einsatz in AC- und DC-Netzwerken optimiert und bietet eine Bemessungsbetriebsspannung von bis zu 690 V. Dank der flexiblen Montagemöglichkeiten, einschließlich Bodenbefestigung, Frontbefestigung oder Verteilereinbau, lässt sich der Schalter an unterschiedliche Installationsumgebungen anpassen. Die Bedienung erfolgt über einen roten Drehgriff, der eine klare Kontaktstellungsanzeige ermöglicht und verriegelbar ist.

Robuste Technik für anspruchsvolle Umgebungen

Das Gerät ist für Umgebungstemperaturen von -25 bis 70 °C ausgelegt und erfüllt mit einem Verschmutzungsgrad von 3 hohe Anforderungen. Die elektrische Lebensdauer beträgt bei verschiedenen Lastkategorien bis zu 1.500 Zyklen. Mit einer Bemessungs-Stoßspannungsfestigkeit von 8 kV und einem bedingten Bemessungskurzschlussstrom von 36 kA bietet der Lasttrennschalter eine hohe Betriebssicherheit. Zwei integrierte Wechsler-Hilfskontakte unterstützen die Überwachung der Schaltzustände.

Dieser Lasttrennschalter kombiniert eine kompakte Bauweise mit einer Leistungsfähigkeit von 30 kW bei 400 V (AC-23). Durch die robuste Festeinbautechnik und die Eignung als Haupt- oder NOT-AUS-Schalter stellt er eine Komponente für die sichere Stromkreisunterbrechung dar. Mit einem Bemessungsdauerstrom von 63 A und einer hohen Kurzschlussfestigkeit ist das Gerät für anspruchsvolle Anwendungen in der industriellen Haustechnik und Verteilung geeignet.

Technische Daten

Bemessungsdauerstrom: 63 A
Polzahl: 4
Bemessungsbetriebsspannung: 690 V
Bemessungsbetriebsleistung (AC-23, 400 V): 30 kW
Bedingter Bemessungskurzschlussstrom: 36 kA
Bemessungs-Stoßspannungsfestigkeit: 8 kV
Mechanische Lebensdauer: 20000 Zyklen
Schutzart (frontseitig): IP40
Umgebungstemperatur (Betrieb): -25 bis 70 °C
Anschlussart: Schraubanschluss

Hersteller	Schneider Electric
[Ith] Konventioneller thermischer Strom in freier Luft	63 A bei 60
[Ui] Bemessungs-Isolationsspannung	690 V AC 50 / 60
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8
Anschluss auf der Oberseite	Frontseite
Anschluss auf der Unterseite	Frontseite
Anschlussart Hauptstromkreis	Schraubanschluss
Anschlussraster	18
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	2
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Schalter	1
Artikelnummer	SE-28919
Ausführung als Hauptschalter	Ja
Ausführung als NOT-AUS-Einrichtung	Ja
Ausführung als Sicherheitsschalter	Nein
Ausführung als Wartungs-/Reparaturschalter	Ja
Ausführung als Wendeschalter	Nein
Ausführung des Betätigungselements	langer Drehgriff
Baureihe	ComPacT
Bedingter Bemessungskurzschlussstrom Iq	36
Bemessungsbetriebsleistung bei AC-23, 400 V	30
Bemessungsbetriebsspannung	690
Bemessungsdauerstrom bei AC-23, 400 V	63
Bemessungsdauerstrom Iu	63
Beschreibung der Pole	4P
Breite	90
EAN-13	3303430289197
Eignung für Isolation	Ja
Farbe des Betätigungselements	rot
Geeignet für Bodenbefestigung	Ja
Geeignet für Frontbefestigung 4-Loch	Ja
Geeignet für Frontbefestigung Zentral	Ja
Geeignet für Verteilereinbau	Ja
Geeignet für Zwischenbau	Nein
Gewicht	0,648 kg
Grifffarbe	Rot
Höhe	85
Intermittierende Betriebsklasse	Klasse 120 - 60
Kabel-Querschnitt	1,5…50
Kontaktstellungsanzeige	Ja
Max Bemessungsbetriebsspannung Ue bei AC	500
Mechanische Lebensdauer	20000 Zyklen
Montagehalterung	Platte DIN-Schiene
Montagemodus	Fest
Motorantrieb integriert	Nein
Motorantrieb optional	Nein
Nennleistung	Unterbrechungsfrei
Netzwerkfrequenz	50 / 60
Netzwerktyp	AC DC
Polzahl	4
Produkt- oder Komponententyp	Lasttrennschalter
Produktgewicht	0,6
Produktzertifizierungen	CCC KEMA-KEUR
Schutzart (IP), frontseitig	IP40
Sichtbarer Bruch	Nein
Spannungsauslöser optional	Nein
Steuerungstyp	Drehgriff
Tiefe	62,5
Umgebungstemperatur bei Betrieb	-25…70
Umgebungstemperatur bei Lagerung	-50…85
Verriegelbar	Ja
Verschmutzungsgrad	3
WEEE-Nr.	DE33842582
