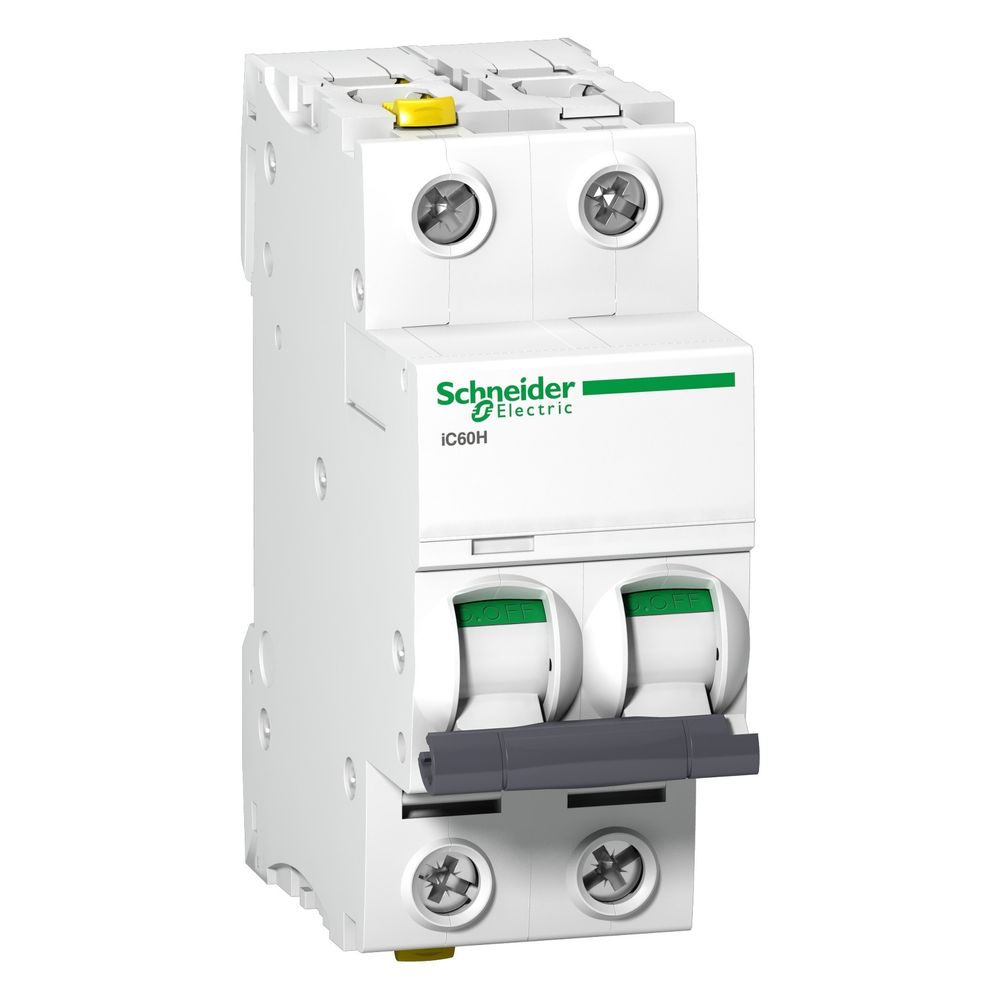

Schneider Electric Leitungsschutzschalter Acti9 iC60H 2P 20A B, 10kA, 400V, Weiß
Der zweipolige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 20 A eignet sich das Gerät für den Einsatz in AC- und DC-Netzen. Dank der thermomagnetischen Auslösetechnologie und einem Bemessungsschaltvermögen von bis zu 15 kA nach IEC 60947-2 bietet das Modul eine hohe Betriebssicherheit.
Funktionsweise und Sicherheit
Das Gerät verfügt über eine mechanische Fehlermeldeanzeige an der Frontseite, die Auslösungen durch Kurzschluss oder Überlast direkt signalisiert. Die integrierte Kontaktstellungsanzeige VisiSafe gewährleistet eine klare visuelle Rückmeldung über den Schaltzustand, wobei eine grüne Anzeige die Spannungsfreiheit auf der Abgangsseite bestätigt. Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte und erhöht die mechanische Lebensdauer auf 20.000 Zyklen.
Montage und Erweiterbarkeit
Die Installation erfolgt werkzeuglos auf einer 35 mm DIN-Schiene, wobei das Befestigungselement bequem von der Frontseite bedienbar ist. Die doppelte Anschlussklemme ermöglicht den flexiblen Anschluss von Leitern mit Querschnitten von 1 bis 25 mm² sowie die Kombination mit Stiftkammschienen. Bei Bedarf lässt sich das System durch anreihbare Hilfsmodule wie Arbeitsstrom- oder Unterspannungsauslöser erweitern und mit FI-Schutzschaltern der Serie Acti9 iID oder dem FI-Block Vigi iC60 kombinieren.
Dieser Leitungsschutzschalter kombiniert robuste Technik mit hoher Anwenderfreundlichkeit. Mit einer Bemessungsspannung von 400 V, einer Energiebegrenzungsklasse 3 und einem weiten Betriebstemperaturbereich von -35 bis 70 °C ist das Gerät für anspruchsvolle Umgebungen ausgelegt. Die kompakte Bauweise mit einer Breite von zwei Teilungseinheiten ermöglicht eine platzsparende Integration in moderne Schaltanlagen.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: B
- Polzahl: 2
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen Icn (EN 60898): 10 kA
- Bemessungsschaltvermögen Icu (IEC 60947-2): 15 kA
- Breite in Teilungseinheiten: 2
- Anschließbarer Leiterquerschnitt eindrähtig: 1 - 25 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1 - 16 mm²
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 20 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 2 |
| Anzahl der geschützten Pole | 2 |
| Artikelnummer | SE-A9F06220 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 2P |
| Breite | 36 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3606480437922 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Separater Block |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 16,142 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 4 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC DC |
| Polzahl (gesamt) | 2 |
| Produktgewicht | 0,25 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | DE33842582 |
