Beschreibung

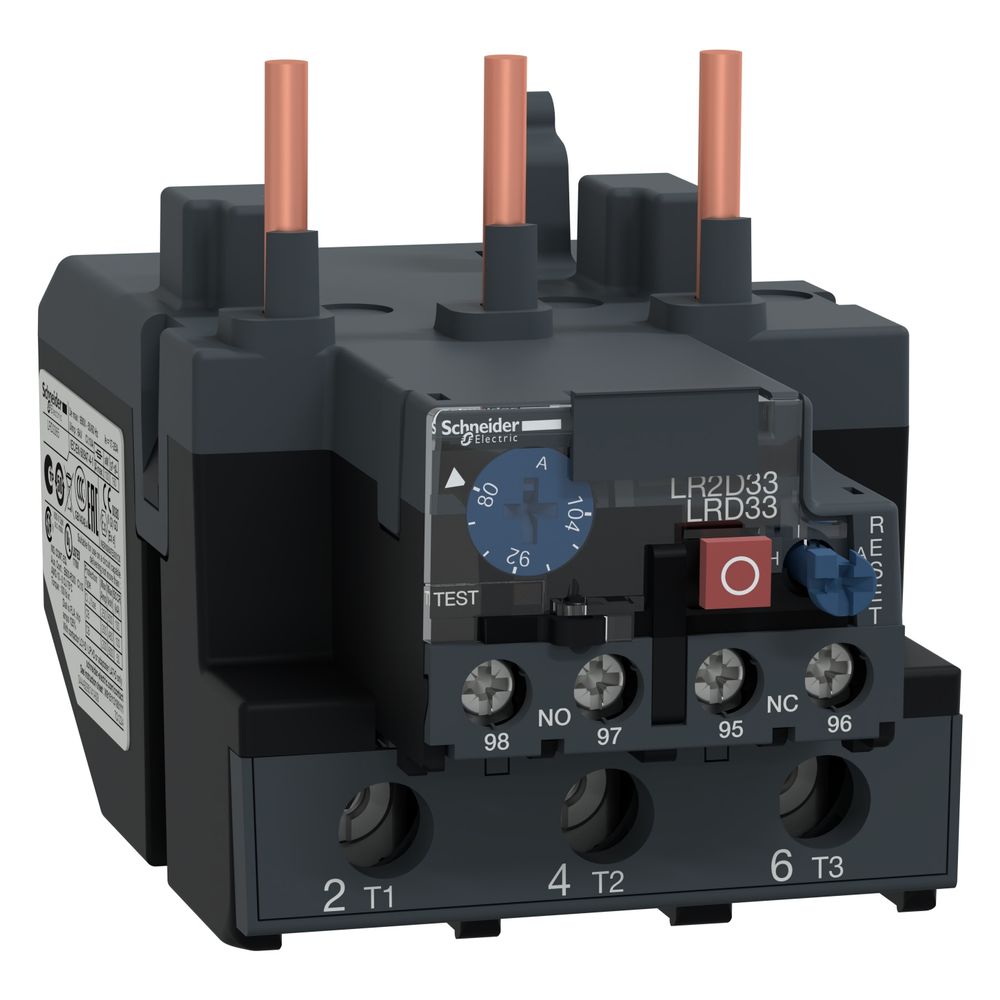

Schneider Electric Motorschutzrelais TeSys LRD3365, 80-104A, 1S+1Ö, Klasse 10A
Das thermische Überlastrelais TeSys LRD3365 bietet zuverlässigen Motorschutz in einem einstellbaren Strombereich von 80 bis 104 A. Es ist für den Direktanbau an Schütze der Baureihen LC1D80 und LC1D95 konzipiert. Mit der Auslöseklasse 10 A und integriertem Differenzialschutz eignet sich das Gerät für anspruchsvolle industrielle Anwendungen.
Funktionsweise und Sicherheit
Das Relais überwacht Motoren präzise und reagiert bei Phasenausfall durch eine spezifische Auslösecharakteristik. Die Rücksetzung erfolgt wahlweise manuell über einen blauen Drucktaster oder automatisch, während ein roter Taster die Stopp-Funktion ermöglicht. Die robuste Konstruktion gewährleistet eine hohe Klimafestigkeit sowie Widerstandsfähigkeit gegen Schocks und Schwingungen. Der Anschluss erfolgt über Schraubklemmen, wobei der Hauptstromkreis für Spannungen bis 690 V ausgelegt ist.
Technische Daten
- Einstellbarer Strombereich: 80 - 104 A
- Max. Bemessungsbetriebsspannung: 690 V
- Auslöseklasse: CLASS 10 A
- Anschlussart Hauptstromkreis: Schraubanschluss
- Hilfskontakte: 1 Schließer, 1 Öffner
- Montageart: Direktanbau
- Schutzart: IP20
- Breite: 70 mm
- Höhe: 81 mm
- Tiefe: 115 mm
Durch die Kombination aus hoher Zuverlässigkeit und einfacher Handhabung stellt dieses Überlastrelais eine effiziente Lösung für den Motorschutz dar. Mit einem einstellbaren Bereich von 80 bis 104 A und der Auslöseklasse 10 A sorgt es für einen sicheren Betrieb in einem breiten Spektrum von Netzfrequenzen bis 400 Hz. Die direkte Montage an kompatible Schütze ermöglicht eine platzsparende Installation in Schaltschränken.
Technische Daten
| Hersteller | Schneider Electric |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Artikelnummer | SE-LRD3365 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Auslöseklasse | CLASS 10 |
| Baureihe | TeSys |
| Breite | 70 |
| EAN-13 | 3389110520064 |
| Einstellbarer Strombereich | 80 - 104 |
| Einstellbereich für thermischen Schutz | 80…104 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,549 kg |
| Höhe | 81 |
| Klimafestigkeit | entspricht IACS E10 |
| Max Bemessungsbetriebsspannung Ue | 690 |
| Montageart | Direktanbau |
| Netzwerkfrequenz | 0 - 400 |
| Netzwerktyp | AC DC |
| Produktgewicht | 0,51 |
| Produktkompatibilität | LC1D95 LC1D80 |
| Reset-Funktion automatisch | Ja |
| Reset-Funktion Eingang | Nein |
| Reset-Funktion Taster | Ja |
| Temperaturausgleich | -20…60 |
| Tiefe | 115 |
| Umgebungstemperatur bei Lagerung | -60…70 |
| WEEE-Nr. | DE33842582 |
