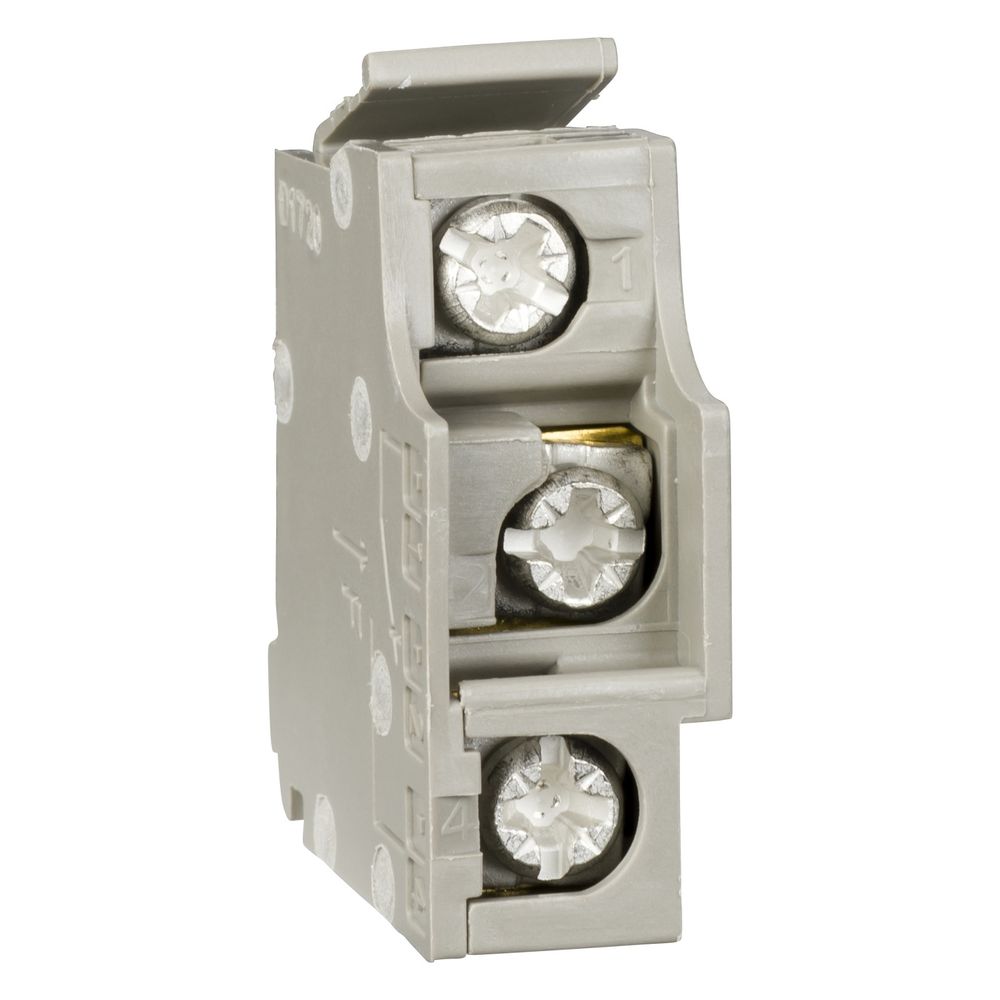

Schneider Electric Hilfskontakt 29452, 5A, Schraubanschluss

Dieser Hilfskontakt dient der Fernüberwachung des Schaltstatus von Leistungsschaltern der Baureihen ComPacT NSX, NS und PowerPact Multistandard. Er ermöglicht die Signalisierung von EIN/AUS-Zuständen sowie Auslöse- und Fehlerereignissen. Die Komponente ist für die aufsteckbare Montage in speziellen Steckplätzen des jeweiligen Leistungsschalters konzipiert.

Funktionsweise und Anwendung

Der Hilfsschalter ist als Wechslerkontakt ausgeführt und unterstützt eine präzise Statusübermittlung. Er deckt ein breites Spektrum an Gebrauchskategorien ab und gewährleistet durch seine Ausführung als niedrigschwelliger Kontakt eine sichere Signalverarbeitung. Der elektrische Anschluss erfolgt über einen Schraubanschluss, was eine zuverlässige Integration in die Überwachung von Schaltanlagen ermöglicht.

Technische Daten

• Produkttyp: Hilfskontakt
• Kontaktkonfiguration: 1 Wechsler
• Anzahl der Fehlersignalschalter: 1
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Konventioneller thermischer Strom (Ith): 5 A
• Mindestlast: 1 mA bei 4 V DC
• Anschlussart: Schraubanschluss
• Montageart: Aufsteckbar

Durch die Integration dieses Hilfskontakts wird die Überwachung von Leistungsschaltern effizient realisiert. Mit einem konventionellen thermischen Strom von 5 A und der Unterstützung für diverse Fehlersignalisierungen wie SDE oder SDV bietet das Bauteil eine hohe Funktionalität für anspruchsvolle Schaltanlagen. Die einfache Montage und die Kompatibilität mit zahlreichen Leistungsschalter-Serien machen ihn zu einer vielseitigen Lösung für die Fernsignalisierung.
