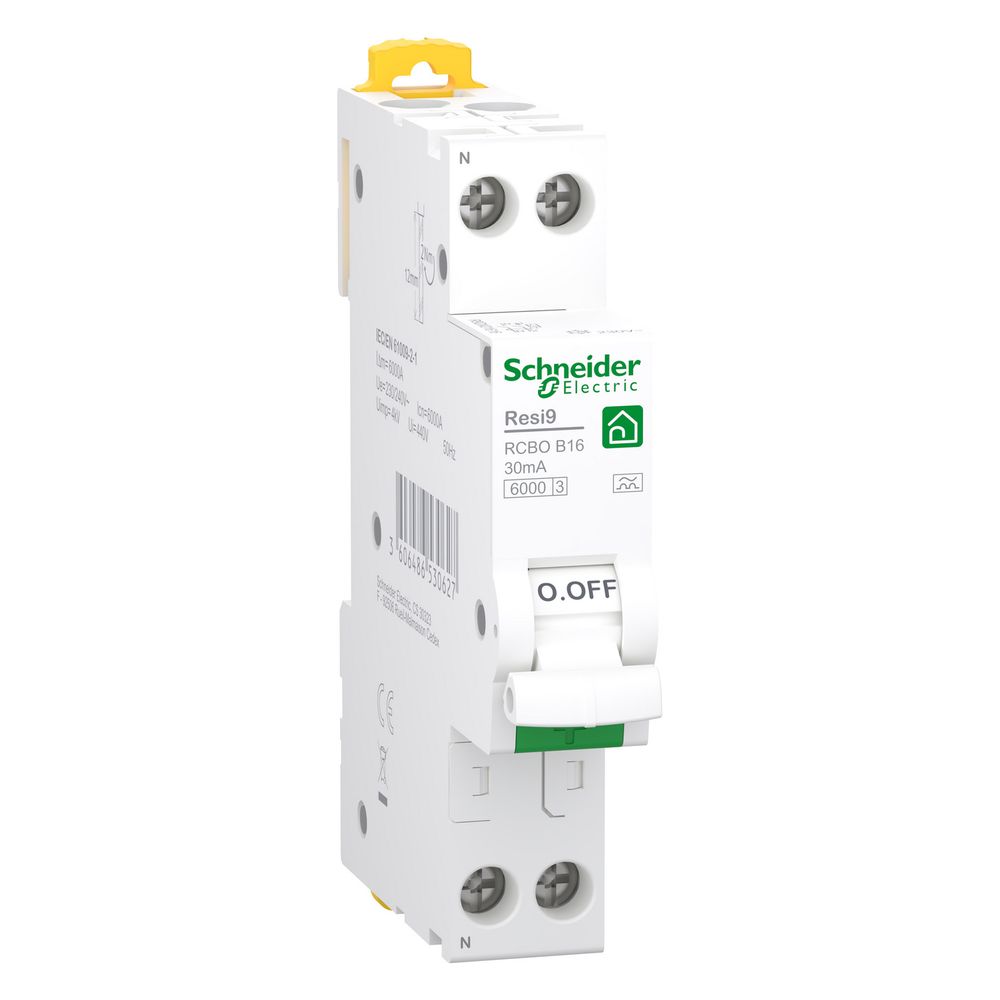

Schneider Electric FI/LS-Schalter Resi9 R9DX01616, 16A 30mA 1P+N 1TE 18mm, Weiß
Der FI/LS-Schalter aus der Baureihe Resi9 von Schneider Electric kombiniert Kurzschluss- und Überlastschutz in einem kompakten Gerät mit einer Baubreite von 18 mm. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsfehlerstrom von 30 mA eignet sich das Schutzgerät für die Absicherung von Stromkreisen in der Elektroinstallation. Die platzsparende Bauweise ermöglicht eine effiziente Nutzung des Platzes in der Unterverteilung.
Funktionsweise und Sicherheit
Das Gerät bietet einen Fehlerstromschutz vom Typ A und arbeitet spannungsunabhängig. Durch die integrierte Kontaktstellungsanzeige ist der Betriebszustand direkt am Gerät ablesbar. Die thermomagnetische Auslösetechnik sorgt für eine präzise Abschaltung bei Überlast oder Kurzschluss. Eine integrierte Prüftaste ermöglicht die regelmäßige Kontrolle der Schutzfunktion, während die Vorrichtung für Vorhängeschlösser eine Verriegelung bei Wartungsarbeiten erlaubt.
Montage und Anschluss
Die Installation erfolgt auf einer DIN-Schiene mittels Aufsteckmontage. Das Gerät ist für den Einsatz in TN-S, TT sowie TN-C-S Erdungssystemen ausgelegt und unterstützt die Verwendung von Kammschienen. Die Tunnelklemmen ermöglichen den Anschluss von eindrähtigen Leitern bis 16 mm² sowie mehrdrähtigen Leitern bis 10 mm². Mit einer Betriebstemperatur von -25 bis 60 °C ist der Schalter für vielfältige Umgebungsbedingungen geeignet.
Der FI/LS-Schalter bietet mit einem Bemessungsstrom von 16 A und einem Bemessungsabschaltvermögen von 6 kA eine robuste Lösung für moderne Elektroverteilungen. Die kompakte 1-TE-Bauweise spart Platz, ohne Kompromisse bei der Sicherheit einzugehen. Dank der Energiebegrenzungsklasse 3 und einer mechanischen sowie elektrischen Lebensdauer von jeweils 10.000 Zyklen stellt das Gerät eine langlebige Komponente für den Personen- und Anlagenschutz dar.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 30 mA
- Auslösecharakteristik: B
- Fehlerstrom-Typ: A
- Bemessungsspannung: 230 V
- Bemessungsabschaltvermögen: 6 kA
- Breite: 18 mm (1 TE)
- Polzahl: 1P + N
- Energiebegrenzungsklasse: 3
- Umgebungstemperatur: -25 bis 60 °C
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | 16 A bei 30 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 10 |
| Anschlussraster | 9 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9DX01616 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Begrenzungsklasse | 3 |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P + N |
| Betriebshöhe | 2.000 |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606486530627 |
| Eignung für Isolation | Ja |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz | Integriert |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdungssystem | TN-S TT TN-C-S TN |
| Farbe | Weiß (RAL 9003) |
| Fehlauslöseschutz | Nein |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Geräteposition im System | Abgang |
| Gewicht | 0,28 kg |
| Höhe | 91 |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| Konformitätskennzeichen | VDE KEMA |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl (gesamt) | 2 |
| Produktgewicht | 125 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IK05 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstrom | 250 |
| Stoßstromfestigkeit | 0,25 |
| Tiefe | 69 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,67 |
| Verschmutzungsgrad | 2 |
| Vorrichtungen für Vorhängeschlösser | Ja |
| Überspannungskategorie | III |
| WEEE-Nr. | DE33842582 |
