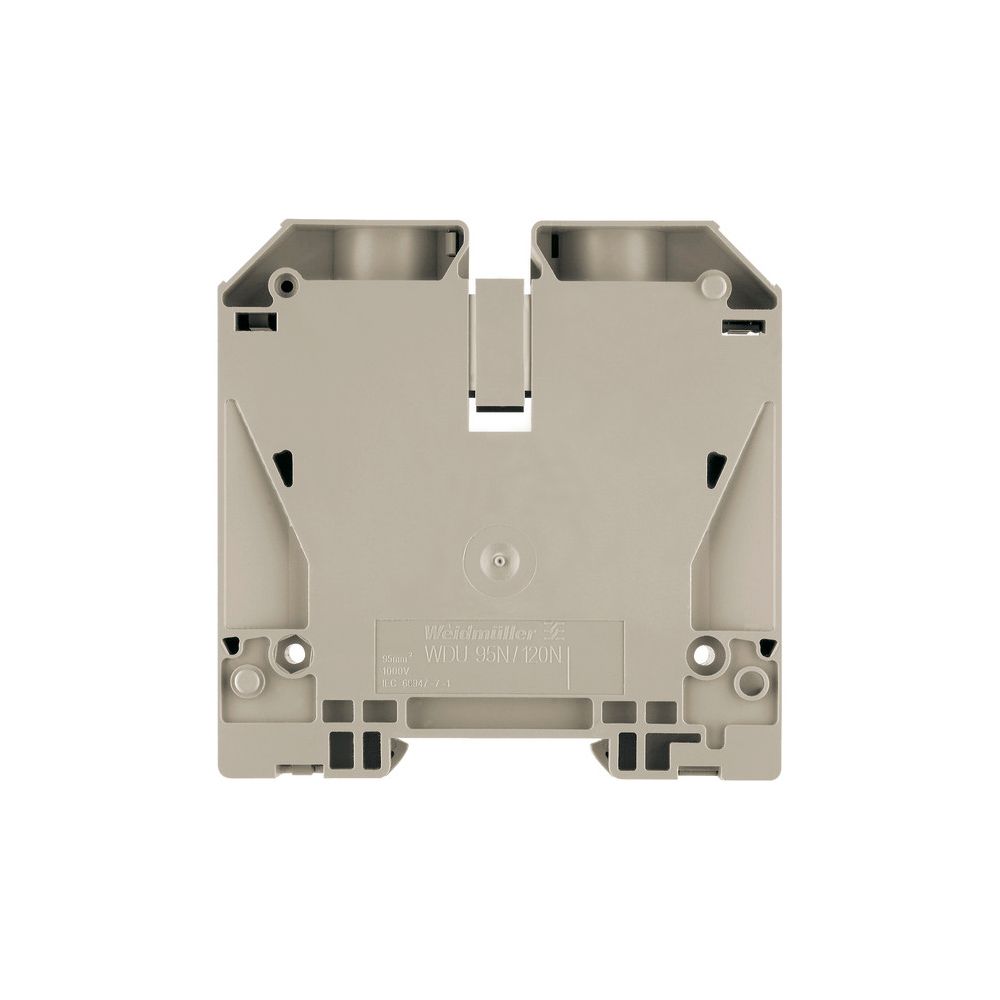

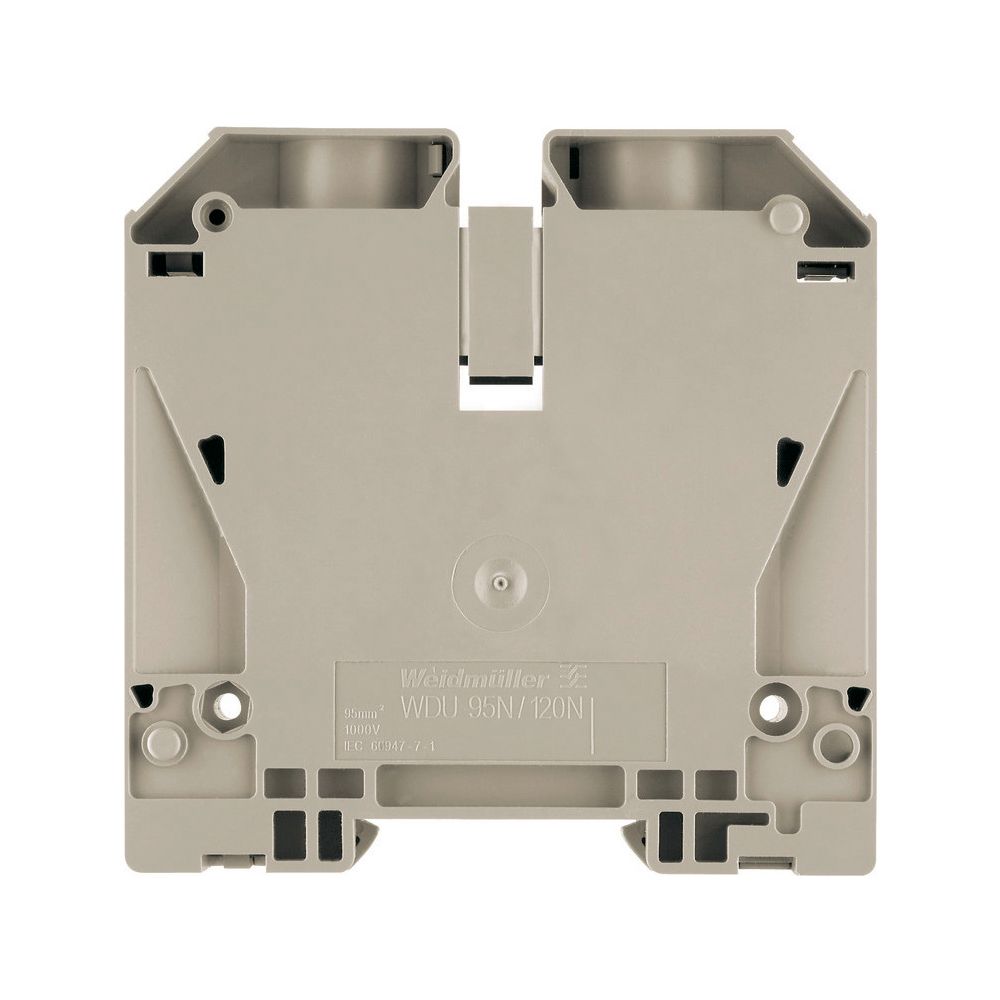

Weidmüller Durchgangsklemme WDU 95N/120N, 120mm2, 1000V, 269A, 27x91x90mm, Thermoplast, Beige
Die Durchgangsklemme der W-Reihe ermöglicht eine sichere elektrische Verbindung für Kupferleiter. Die einetagige Komponente ist für die Montage auf Hutschienen des Typs TH35 konzipiert und verfügt über zwei Klemmstellen pro Etage mit Schraubanschluss.
Robuste Anschlusstechnik
Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Die Ausführung ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e geeignet. Eine Abschlussplatte ist für den Betrieb nicht erforderlich.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 269 A
- Bemessungsquerschnitt: 120 mm²
- Anschlussquerschnitt: 16 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Breite: 27 mm
- Höhe: 91 mm
- Tiefe: 90 mm
- Betriebstemperatur: -60 °C
- Farbe: beige
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschluss | Schraubanschluss |
| Artikelnummer | WEIDMUELLER-1820550000 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 269 |
| Betriebstemperatur | -60 |
| Breite | 27 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4032248369300 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 16 |
| QS feindrähtig | 16 |
| QS mehrdrähtig | 16 |
| Tiefe | 90 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | DE73937473 |
