Beschreibung

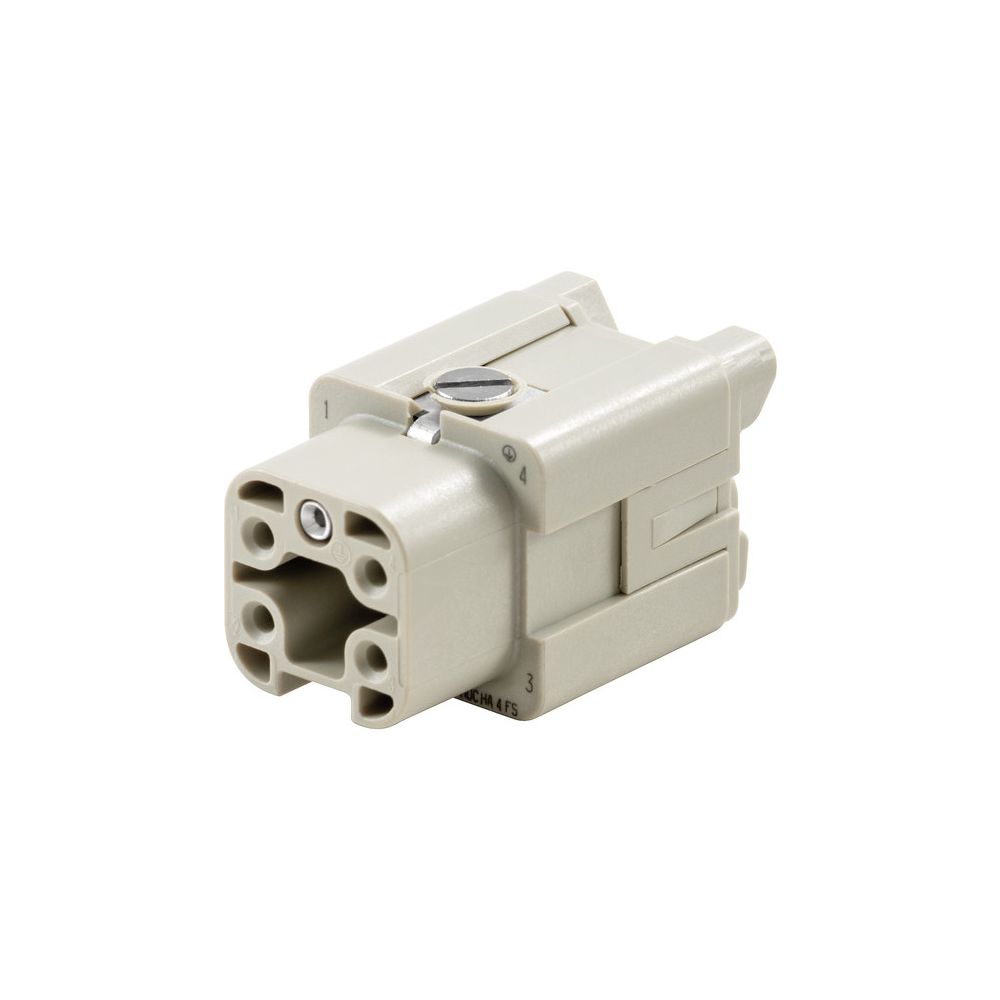

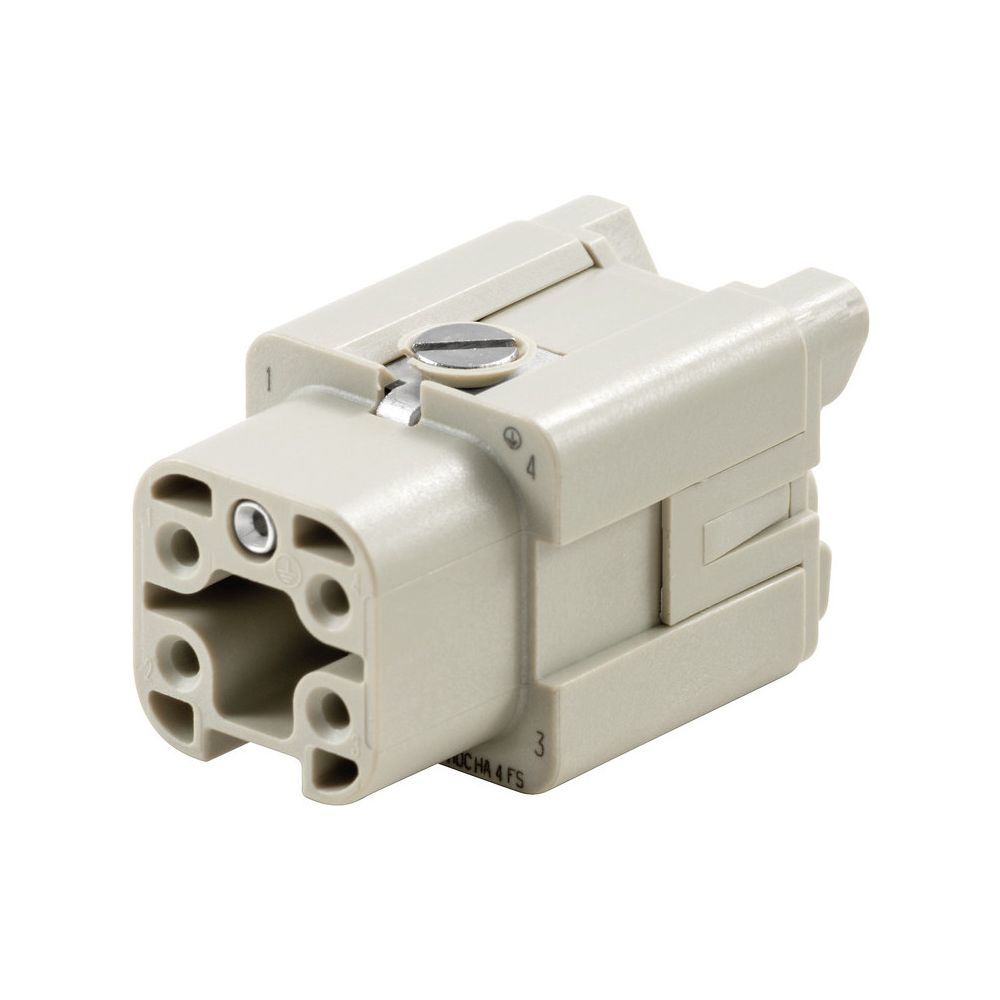

Weidmüller HDC HA 4 FS Steckverbindereinsatz, 4-polig 16A 400V, Thermoplast, Silber, 21x36,5x21mm
Dieser Steckverbindereinsatz der Serie HA ist für den Einsatz in industriellen Steckverbindungen konzipiert. Das Bauteil verfügt über vier Pole und eine Buchsen-Kontaktausführung, die eine zuverlässige elektrische Verbindung ermöglicht.
Konstruktion und Anschluss
Der Einsatz besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Die Kontakte sind aus einer Kupferlegierung gefertigt und mit einer Silberschicht veredelt. Der Anschluss der Leiter erfolgt über einen Schraubanschluss mit Drahtschutz, der eine sichere Kontaktierung unterstützt. Das Bauteil ist für einen Bemessungsstrom von 16 A ausgelegt und für Umgebungsbedingungen mit einem Verschmutzungsgrad von 3 geeignet.
Technische Daten
- Polzahl: 4
- Bemessungsstrom In: 16 A
- Bemessungsspannung: 400 V
- Bemessungsstoßspannung: 4 kV
- Leiterquerschnitt: 0,5 mm²
- Anschlussart: Schraubanschluss
- Kontaktausführung: Buchse
- Betriebstemperatur: -40 °C
- Breite: 21 mm
- Höhe: 36,5 mm
Technische Daten
| Hersteller | Weidmüller |
| Anschlussart | Schraubanschluss |
| Artikelnummer | WEIDMUELLER-1498400000 |
| Bemessungsspannung | 400 |
| Bemessungsstoßspannung | 4 |
| Bemessungsstrom In | 16 |
| Betriebstemperatur | -40 |
| Breite | 21 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190178741 |
| Gewicht | 0,1 kg |
| Höhe | 36,5 |
| Kontaktausführung | Buchse |
| Kontakteinsatz ohne Kontakte | Nein |
| Leiterquerschnitt | 0,5 |
| Mit Drahtschutz | Ja |
| Mit Schutzleiter | Ja |
| Polzahl | 4 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| Tiefe | 21 |
| Verschmutzungsgrad | 3 |
| Werkstoff der Kontaktbeschichtung | Silber |
| Werkstoff des Kontakteinsatzes | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| WEEE-Nr. | DE73937473 |
