Beschreibung

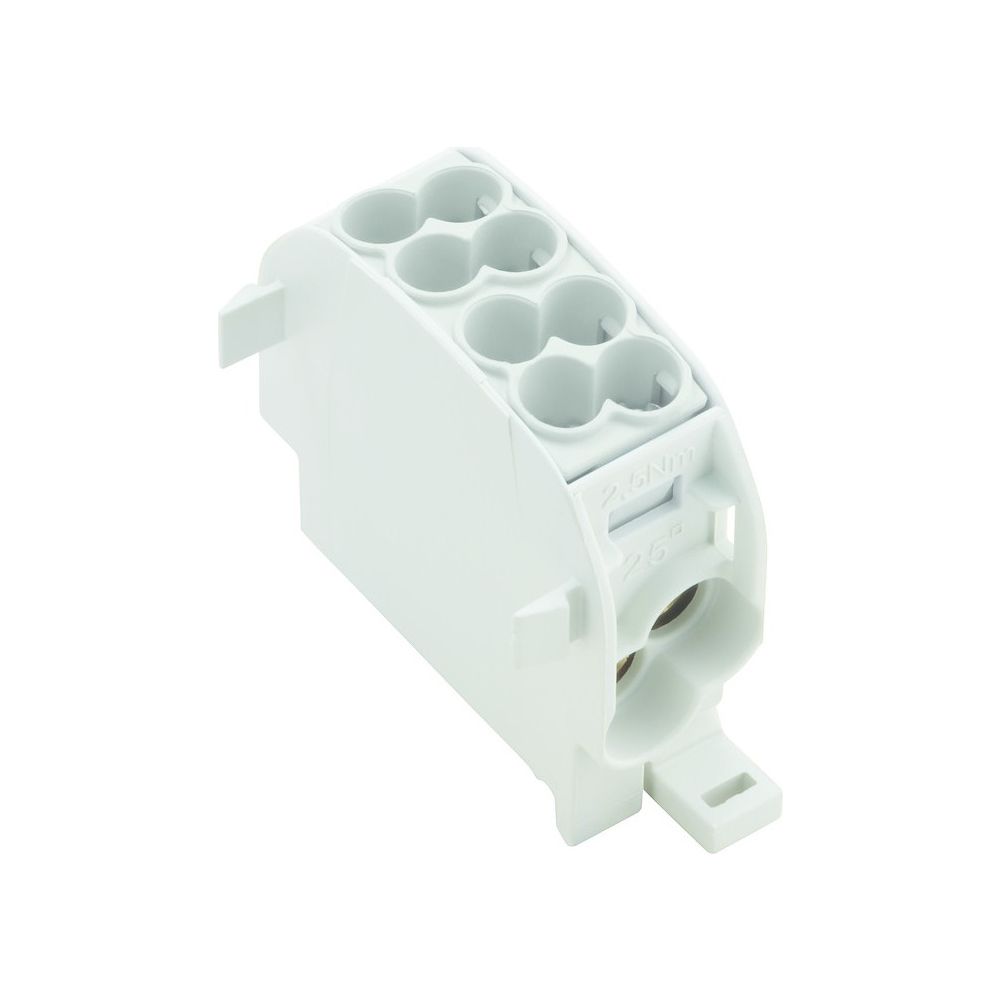

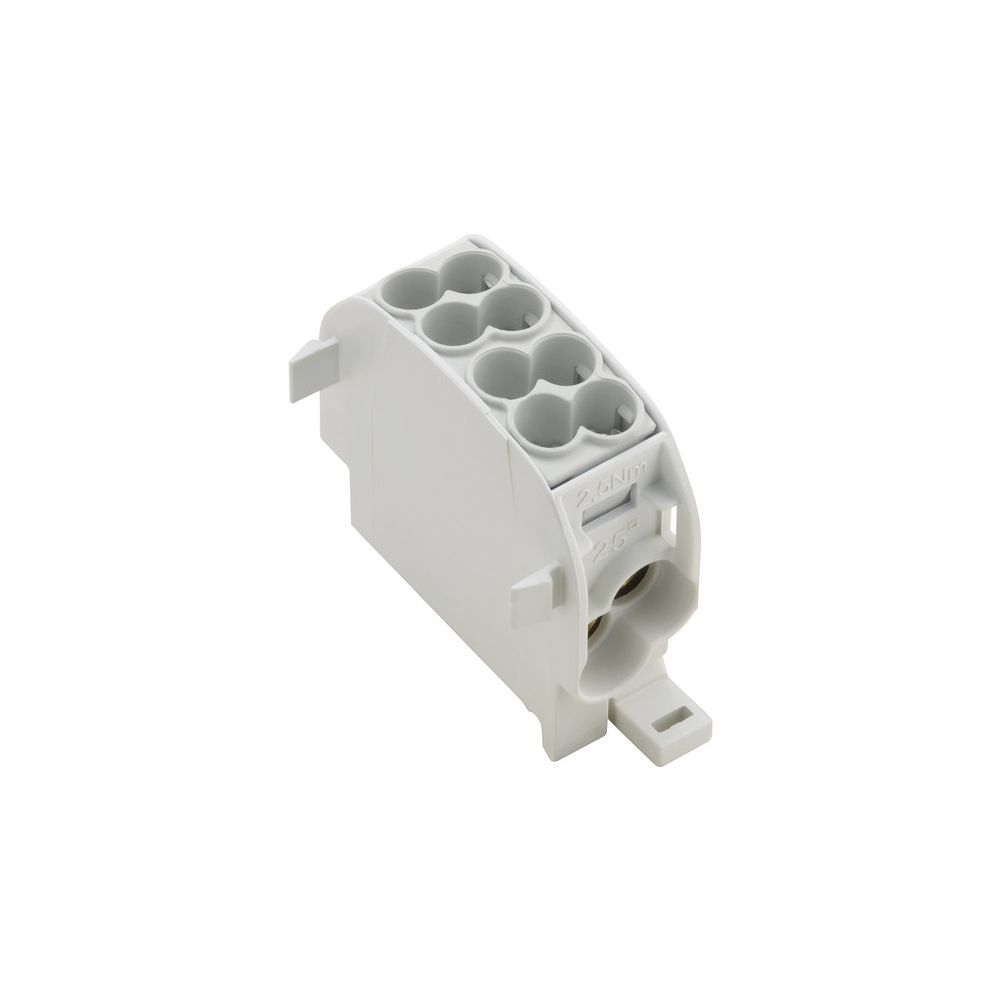

Weidmüller Hauptabzweigklemme WPD 101, 1000V 152A, Thermoplast, Grau
Diese Hauptabzweigklemme ermöglicht eine platzsparende und zuverlässige Leitungsführung in anspruchsvollen Elektroinstallationen. Sie ist für den Einsatz mit Aluminium- und Kupferleitern ausgelegt und erfüllt mit einer Bemessungsspannung von 1000 V hohe Anforderungen in komplexen Systemen.
Robuste Anschlusstechnik für hohe Ströme
Die Klemme ist für einen Bemessungsstrom von 152 A ausgelegt und verfügt über zwei Klemmstellen pro Etage. Der Anschluss erfolgt über eine bewährte Schraubtechnik, die eine dauerhaft stabile Verbindung sicherstellt. Der Isolierkörper aus Thermoplast entspricht der Brennbarkeitsklasse V0 nach UL94 und bietet eine hohe Sicherheit. Die Etagen sind intern gebrückt, was die Verdrahtung vereinfacht.
Montage und Kompatibilität
Die Komponente ist für die Montage auf einer Hutschiene TH35 konzipiert und zeichnet sich durch eine kompakte Bauweise mit einer Breite von 17,8 mm aus. Zudem ist die Klemme für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen und für einen weiten Temperaturbereich ab -50 °C geeignet.
Die Hauptabzweigklemme überzeugt durch ihre hohe Stromtragfähigkeit von 152 A und ihre kompakte Bauform, die besonders bei beengten Platzverhältnissen von Vorteil ist. Mit einer Bemessungsspannung von 1000 V und der Eignung für Aluminium- sowie Kupferleiter bietet sie eine flexible Lösung für professionelle Elektroinstallationen. Die robuste Ausführung und die Zulassung für Ex e Umgebungen unterstreichen die Zuverlässigkeit dieses Bauteils in industriellen Anwendungen.
Technische Daten
- Bemessungsstrom In: 152 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Leiterwerkstoff: Aluminium/Kupfer
- Montageart: Hutschiene TH35
- Breite: 17,8 mm
- Höhe: 55,7 mm
- Tiefe: 49,3 mm
- QS eindrähtig: 25 mm²
- QS Aderendhülse: 16 mm²
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschluss | Schraubanschluss |
| Artikelnummer | WEIDMUELLER-1560730000 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 152 |
| Betriebstemperatur | -50 |
| Breite | 17,8 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118365818 |
| Etagen | 1 |
| Etagen intern gebrückt | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,1 kg |
| Höhe | 55,7 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 25 |
| QS mehrdrähtig | 25 |
| Tiefe | 49,3 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | DE73937473 |
