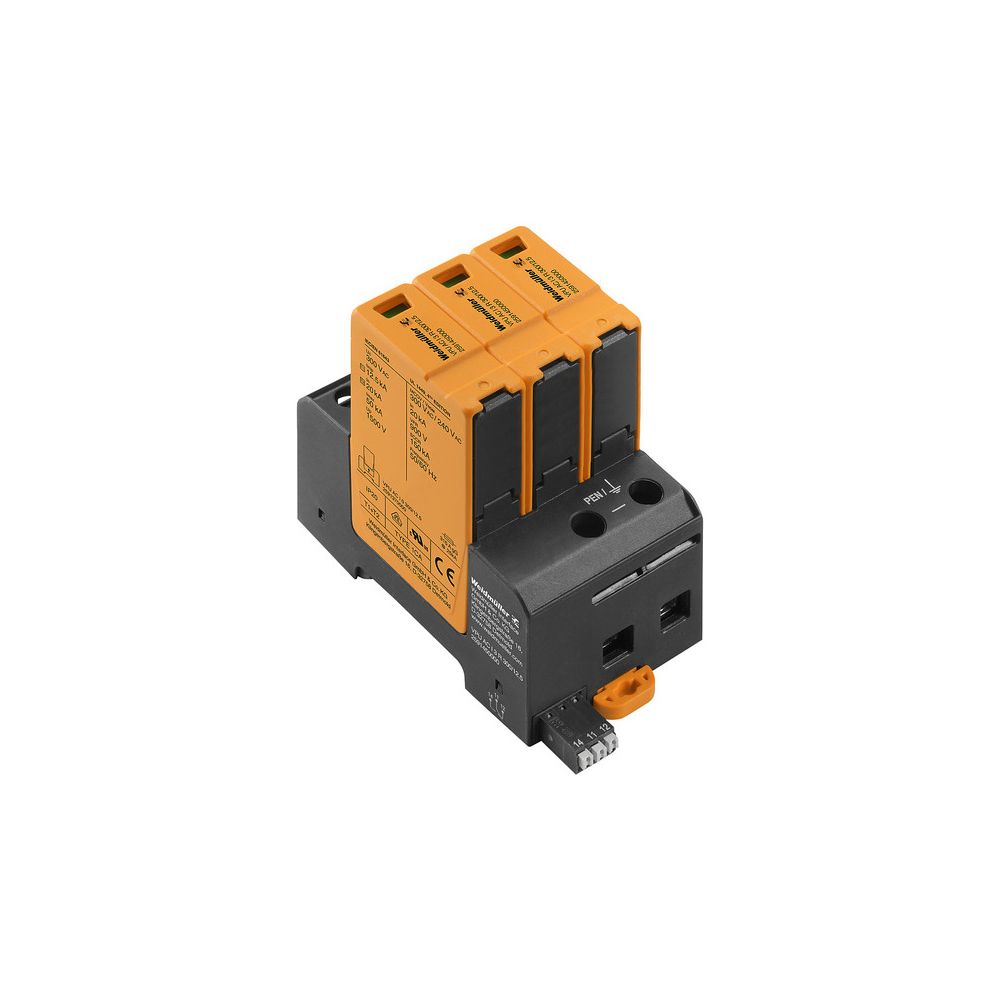

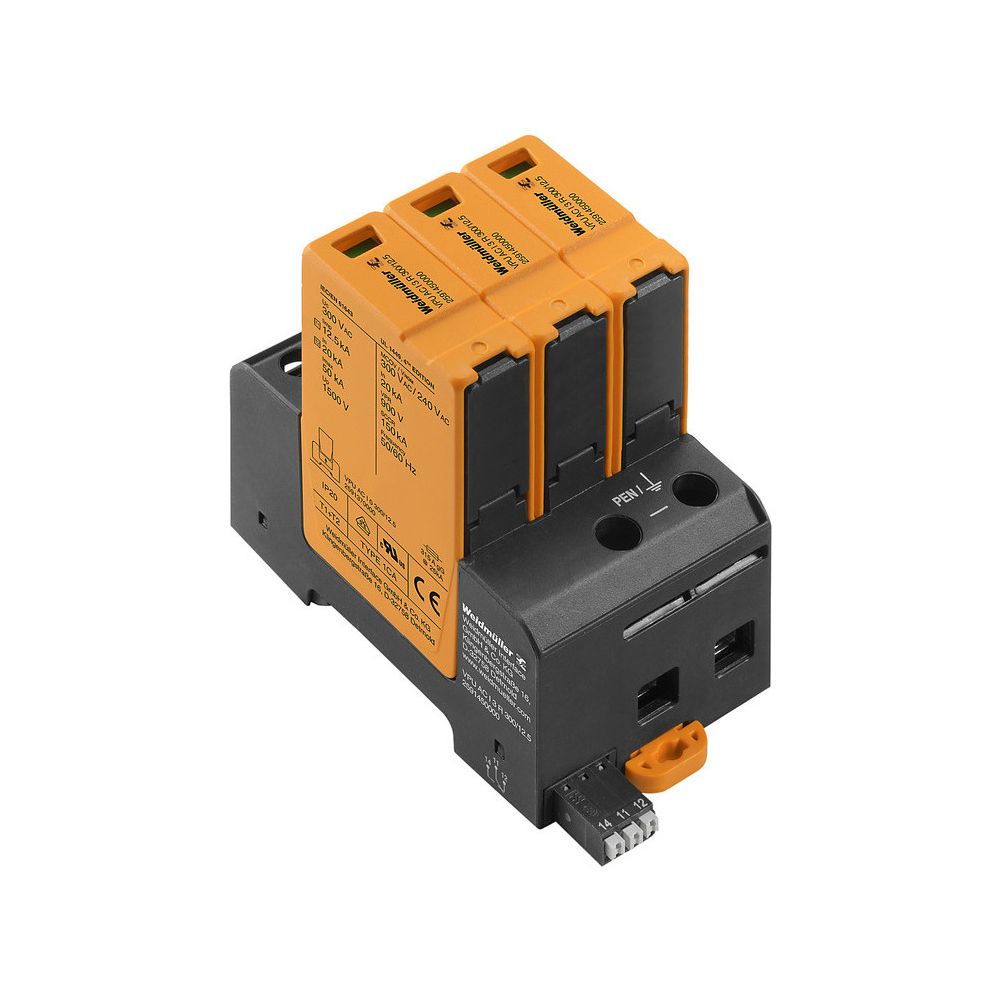

Weidmüller Überspannungsableiter VPU AC I 3 R 300/12.5, 20kA, 300V, 230V, 2TE, IP20
Dieser Überspannungsschutz dient der Absicherung von Anlagen in der Energietechnik und Stromversorgung. Das Gerät ist für die Installation in der Nähe der Einspeisung konzipiert und schützt elektrische Systeme vor Spannungsspitzen.
Funktionsweise und Montage
Der Überspannungsableiter der Prüfklasse Typ 2 ist für die Montage auf einer Hutschiene TH35 ausgelegt und beansprucht eine Baugröße von 2 TE. Die Statusüberwachung erfolgt direkt am Gerät über eine optische Signalisierung, ergänzt durch einen integrierten Fernmeldekontakt zur Fernüberwachung. Das System ist für den Einsatz in TN- und TN-C-Netzformen geeignet und verfügt über einen integrierten Kurzschlussschutz.
Technische Daten
- Nennspannung AC: 230 V
- Höchste Dauerspannung AC: 300 V
- Nennableitstoßstrom: 20 kA
- Max. Ableitstoßstrom: 20 kA
- Kurzschlussfestigkeit (Isccr): 50 kA
- Schutzart (IP): IP20
- Baugröße: 2 TE
- Max. Leiterquerschnitt starr: 35 mm²
- Max. Leiterquerschnitt flexibel: 25 mm²
- Leiter (o. Erde): 4
Technische Daten
| Hersteller | Weidmüller |
| Artikelnummer | WEIDMUELLER-2591450000 |
| Baugröße | 2 TE |
| EAN-13 | 4050118599497 |
| Gewicht | 0,1 kg |
| Höchste Dauerspannung AC | 300 |
| Integrierte Vorsicherung | Nein |
| Integrierter Kurzschlussschutz | Ja |
| Kurzschlussfestigkeit (Isccr) | 50 |
| Leiter (o Erde) | 4 |
| Max Ableitstoßstrom | 20 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Mit Fernmeldekontakt | Ja |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom | 20 |
| Nennspannung AC | 230 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform TN | Ja |
| Netzform TN-C | Ja |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Signalisierung am Gerät | optisch |
| WEEE-Nr. | DE73937473 |
