Beschreibung

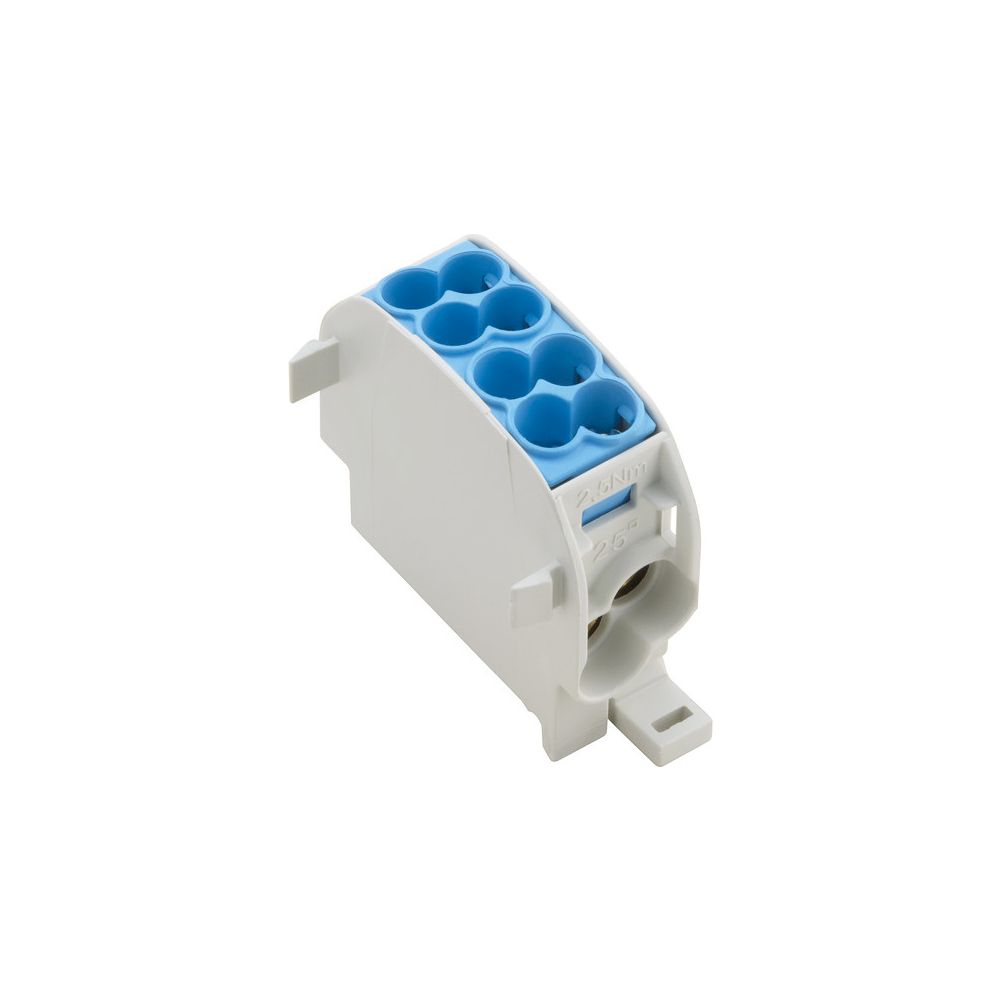

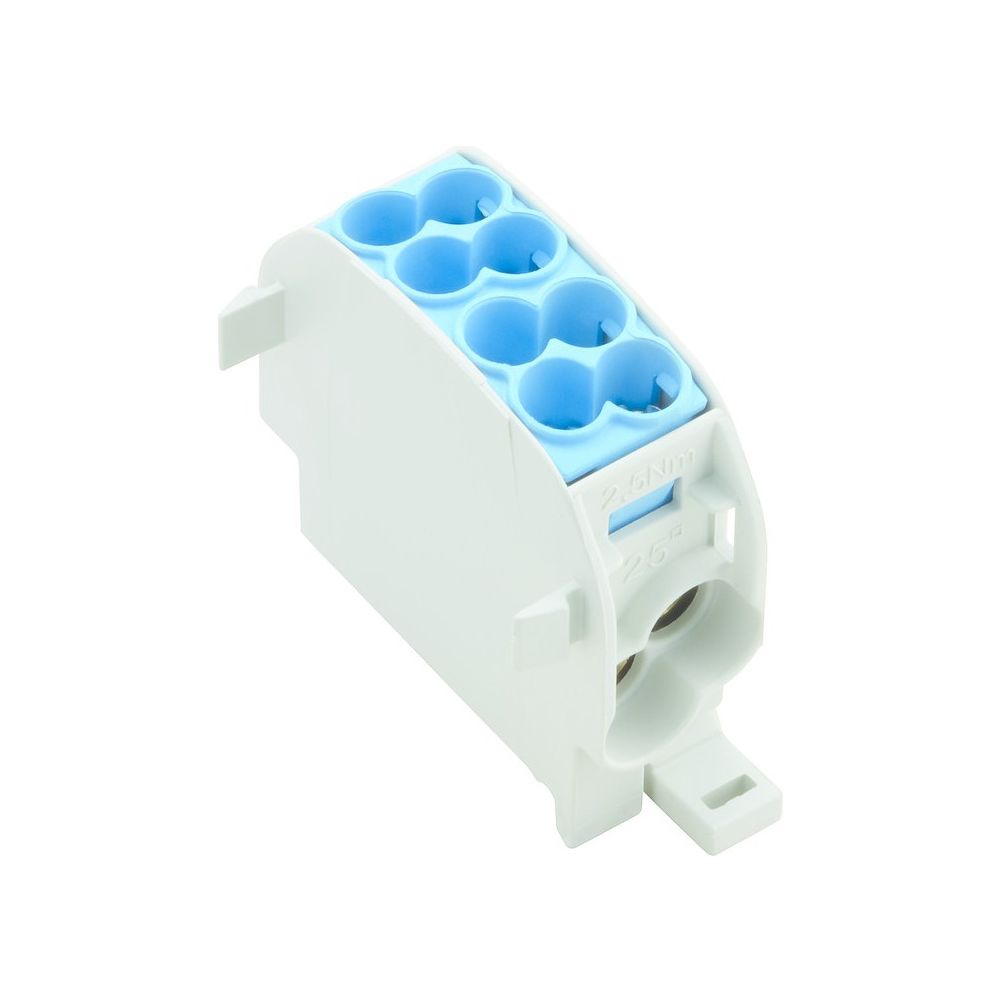

Weidmüller Hauptabzweigklemme WPD 101, 25mm2, 152A, 1000V, 17,8x55,7x49,3mm, Thermoplast, Blau
Die Hauptabzweigklemme WPD 101 ermöglicht eine sichere und platzsparende elektrische Verbindung in anspruchsvollen Installationen. Dank der kompakten Bauweise eignet sich das Bauteil ideal für beengte Platzverhältnisse und ist für den Einsatz mit Aluminium- sowie Kupferleitern zugelassen. Die Klemme ist für eine Bemessungsspannung von 1000 V ausgelegt und erfüllt die Anforderungen für komplexe Anwendungen.
Robuste Konstruktion und Montage
Die einetagige Klemme verfügt über zwei Klemmstellen und ist für die Montage auf einer Hutschiene TH35 konzipiert. Der Isolierkörper besteht aus Thermoplast, das die Brennbarkeitsklasse V0 nach UL94 erfüllt. Durch die intern gebrückten Etagen und den Schraubanschluss wird eine stabile elektrische Verbindung sichergestellt. Zudem ist die Ausführung für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e geeignet.
Technische Daten
- Bemessungsstrom: 152 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt eindrähtig: 25 mm²
- Leiterquerschnitt mehrdrähtig: 25 mm²
- Leiterquerschnitt Aderendhülse: 16 mm²
- Montageart: Hutschiene TH35
- Breite: 17,8 mm
- Höhe: 55,7 mm
- Tiefe: 49,3 mm
Diese Hauptabzweigklemme überzeugt durch ihre hohe Belastbarkeit von 152 A und ihre Flexibilität bei der Leiterwahl. Mit der Zulassung für Aluminium-Leiter nach IEC 61238-1 Class A und der Eignung für 1000 V bietet sie eine zuverlässige Lösung für professionelle Elektroinstallationen. Die kompakten Abmessungen und die robuste Materialwahl machen sie zu einer effizienten Komponente für eine dauerhaft stabile Stromverteilung.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschluss | Schraubanschluss |
| Artikelnummer | WEIDMUELLER-1560670000 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 152 |
| Betriebstemperatur | -50 |
| Breite | 17,8 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118365733 |
| Etagen | 1 |
| Etagen intern gebrückt | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,1 kg |
| Höhe | 55,7 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 25 |
| QS mehrdrähtig | 25 |
| Tiefe | 49,3 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | DE73937473 |
