Beschreibung

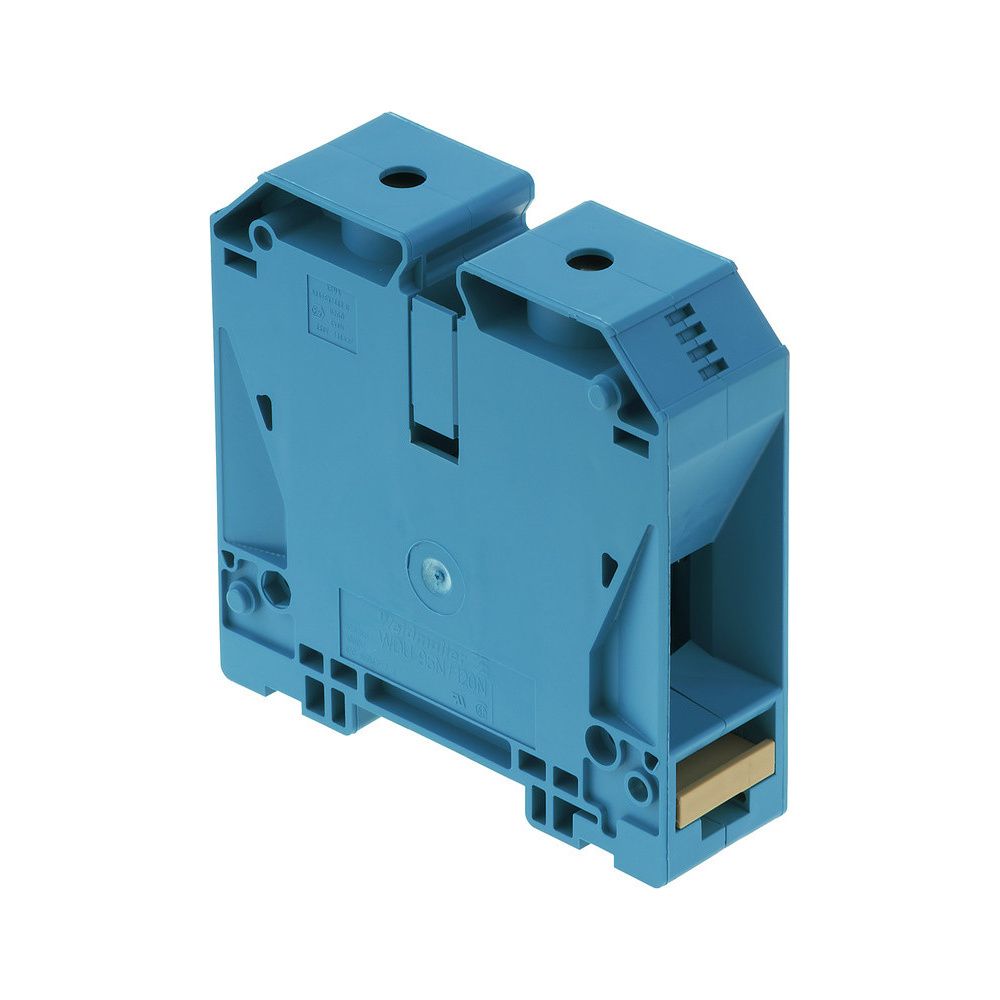

Weidmüller Durchgangsklemme WDU 95N/120N BL, 1000V 269A, Thermoplast, Blau
Diese blaue Durchgangsklemme dient dem sicheren Anschließen und Verbinden von Leitern. Sie ist für die Montage auf einer Hutschiene TH35 konzipiert und zeichnet sich durch eine robuste Bauweise sowie eine hohe elektrische Belastbarkeit aus.
Funktionsweise und Material
Die Reihenklemme nutzt einen Schraubanschluss, der eine dauerhaft sichere Kontaktierung ermöglicht. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das die Brennbarkeitsklasse V0 nach UL94 erfüllt. Zur Gewährleistung einer hohen Leitfähigkeit bei gleichzeitig mechanischer Stabilität kombiniert das Bauteil Zinn-beschichtetes Kupfer mit gehärtetem Stahl. Die Ausführung ist für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e geeignet.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 269 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 16 mm²
- Montageart: Hutschiene TH35
- Breite: 27 mm
- Höhe: 91 mm
- Tiefe: 90 mm
- Farbe: Blau
- Betriebstemperatur: -60 °C
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschluss | Schraubanschluss |
| Artikelnummer | WEIDMUELLER-1820560000 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 269 |
| Betriebstemperatur | -60 |
| Breite | 27 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4032248369614 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 16 |
| QS feindrähtig | 16 |
| QS mehrdrähtig | 16 |
| Tiefe | 90 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | DE73937473 |
