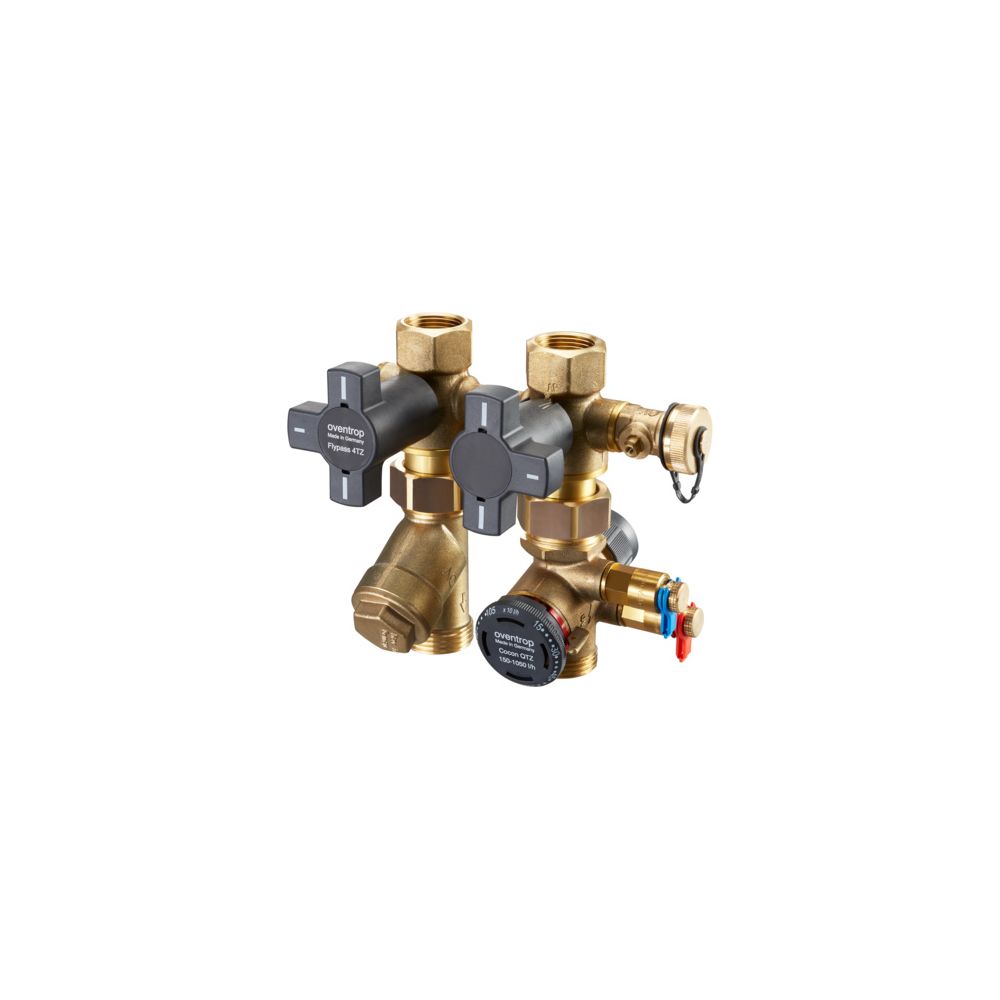

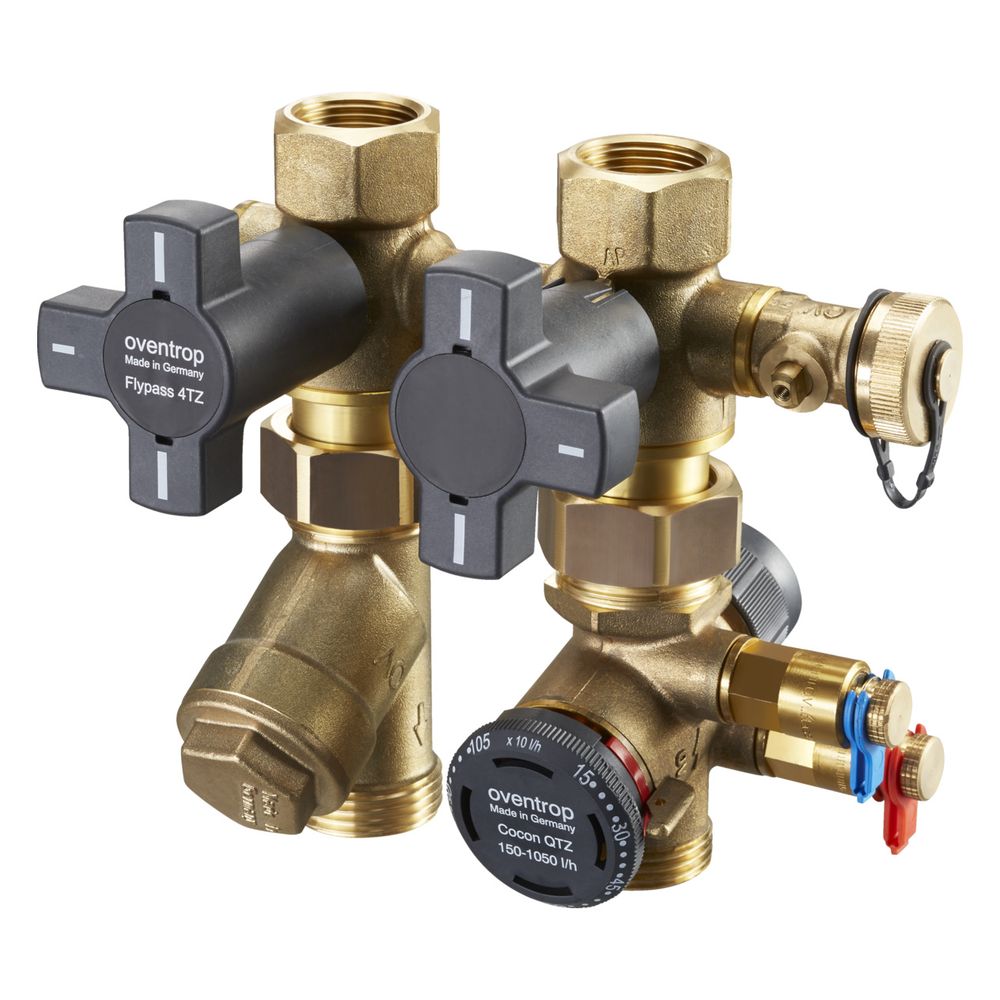

Oventrop Anschlussset Flypass 4TZ Cocon PICV 25, DN 25, PN 16, 400-2.500l/h, 1149557

Das Oventrop Anschlussset Flypass 4TZ Cocon PICV 25 ermöglicht die effiziente hydraulische Einbindung und Regulierung in Heiz- und Kühlsystemen. Die Kombination aus Anschlussarmatur, Schmutzfänger und druckunabhängigem Regelventil unterstützt einen Durchflussbereich von 400 bis 2.500 l/h bei einer Druckstufe von PN 16.

Funktionsweise und Ausstattung

Die Armaturenkombination erlaubt eine präzise Durchflussregelung durch das integrierte druckunabhängige Regelventil Cocon QTZ. Zur Überwachung ist das Set mit einem Classic-Messventil ausgestattet, das eine Differenzdruckmessung zwischen den Messpunkten p1 und p3 ermöglicht. Die Voreinstellung des Ventils ist blockierbar und verfügt über eine Voreinstellanzeige, was die exakte hydraulische Einregulierung unterstützt. Der Regelhub des Ventils beträgt 4 mm.

Technische Daten

• Nennweite: DN 25
• Druckstufe: PN 16
• Durchflussbereich: 400 - 2.500 l/h
• Max. Differenzdruck: 6 bar
• Regelhub: 4 mm
• Anschlussart: Innengewinde / Außengewinde
• Messventil: Classic
• Messmethode: Differenzdruck p1-p3

Lieferumfang

• 1x Flypass 4TZ Anschlussarmatur
• 1x Schmutzfänger
• 1x Cocon QTZ druckunabhängiges Regelventil
