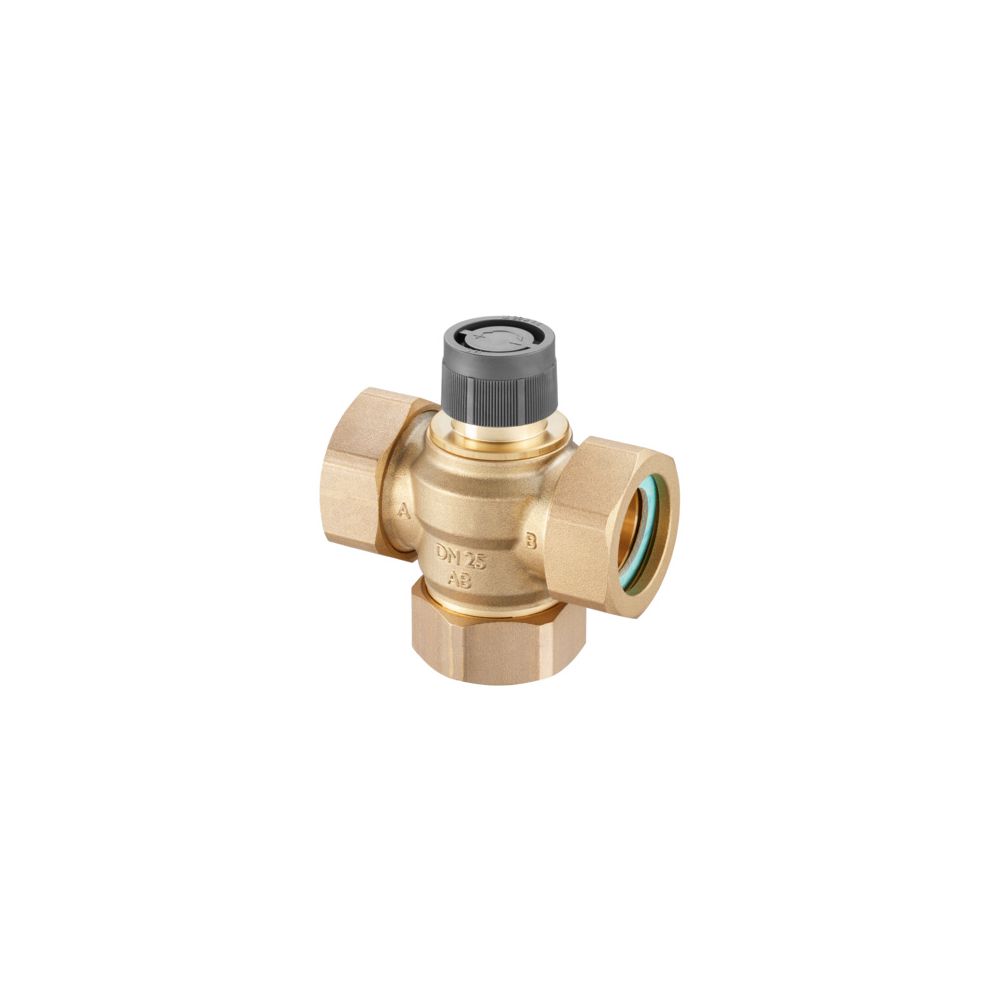

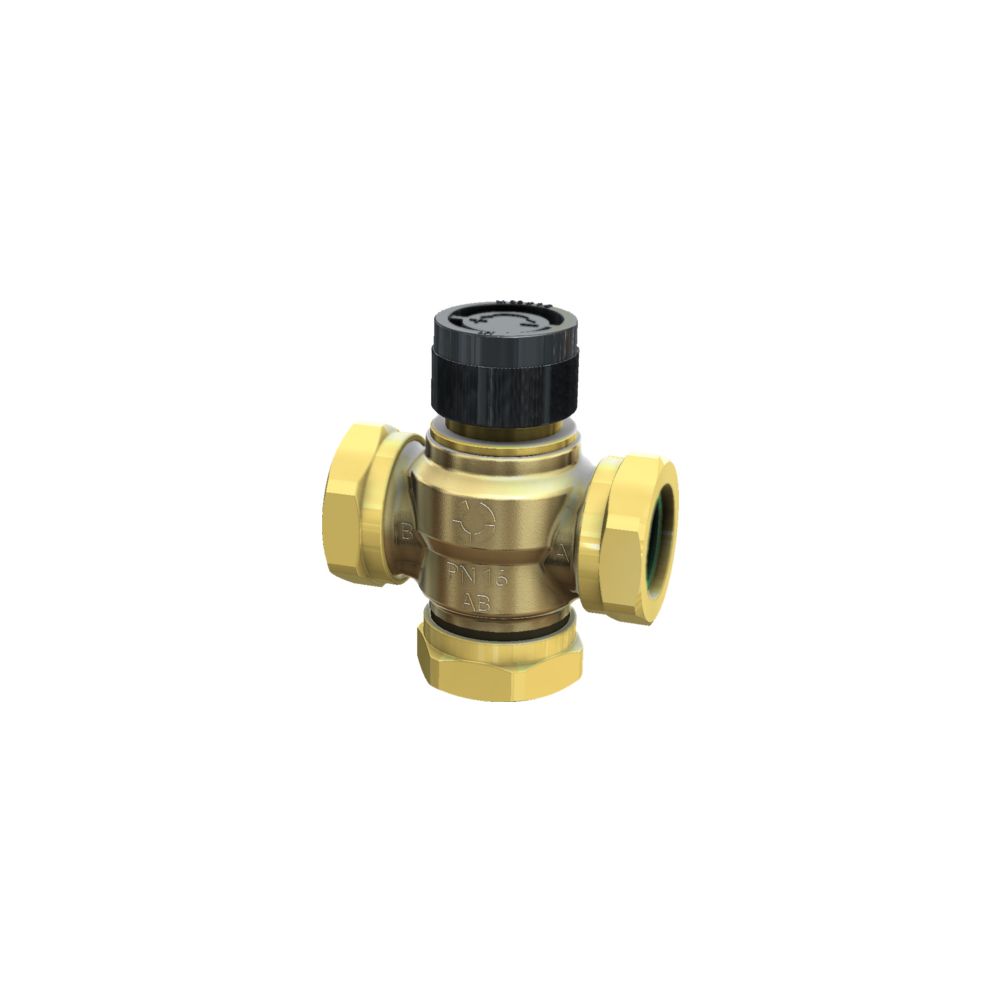

Oventrop Misch- und Verteilventil Tri CTZ, DN 50, PN 16, Kvs 10,6, Messing, 1131316

Das Oventrop Dreiwegeventil Tri CTZ aus Messing ermöglicht eine präzise Steuerung von Volumenströmen in Heiz- und Kühlsystemen. Es ist flexibel als Misch- oder Verteilventil einsetzbar und für den Betrieb mit Wasser sowie Wasser-Glykol-Gemischen ausgelegt.

Vielseitige Einsatzmöglichkeiten

Das Ventil dient zur effizienten Regulierung von Medienströmen. In der Funktion als Verteilventil wird das Medium von einem Eingang auf zwei Ausgänge aufgeteilt, während es als Mischventil zwei Eingänge zu einem gemeinsamen Ausgang zusammenführt. Die Steuerung erfolgt über einen Stellantrieb oder einen Temperaturregler, wobei der Regelhub 2,8 mm beträgt.

Robuste Konstruktion

Das Gehäuse besteht aus Messing und ist für einen Betriebsdruck von PN 16 ausgelegt. Der Anschluss für den Stellantrieb ist als M 30 x 1,5 ausgeführt, was eine einfache Integration in bestehende Anlagenkonzepte erlaubt. Die Armatur ist für einen Temperaturbereich von -10 °C bis 120 °C spezifiziert.

Die Ausführung in DN 50 mit einem Kvs-Wert von 10,6 sorgt für eine zuverlässige hydraulische Einbindung in Rohrleitungssysteme. Durch die Kombination aus Messinggehäuse und der Eignung für Wasser-Glykol-Gemische bietet das Ventil eine langlebige Lösung für die präzise Temperatur- und Durchflussregelung.

Technische Daten

• Nennweite: DN 50
• Druckstufe: PN 16
• Kvs-Wert: 10,6
• Gehäusewerkstoff: Messing
• Betriebstemperatur: -10 bis 120 °C
• Anschluss Stellantrieb: M 30 x 1,5
• Regelhub: 2,8 mm
• Anschlussart: Außengewinde

Lieferumfang

• 1x Dreiwegeventil
• 1x Überwurfmuttern und Dichtungen
