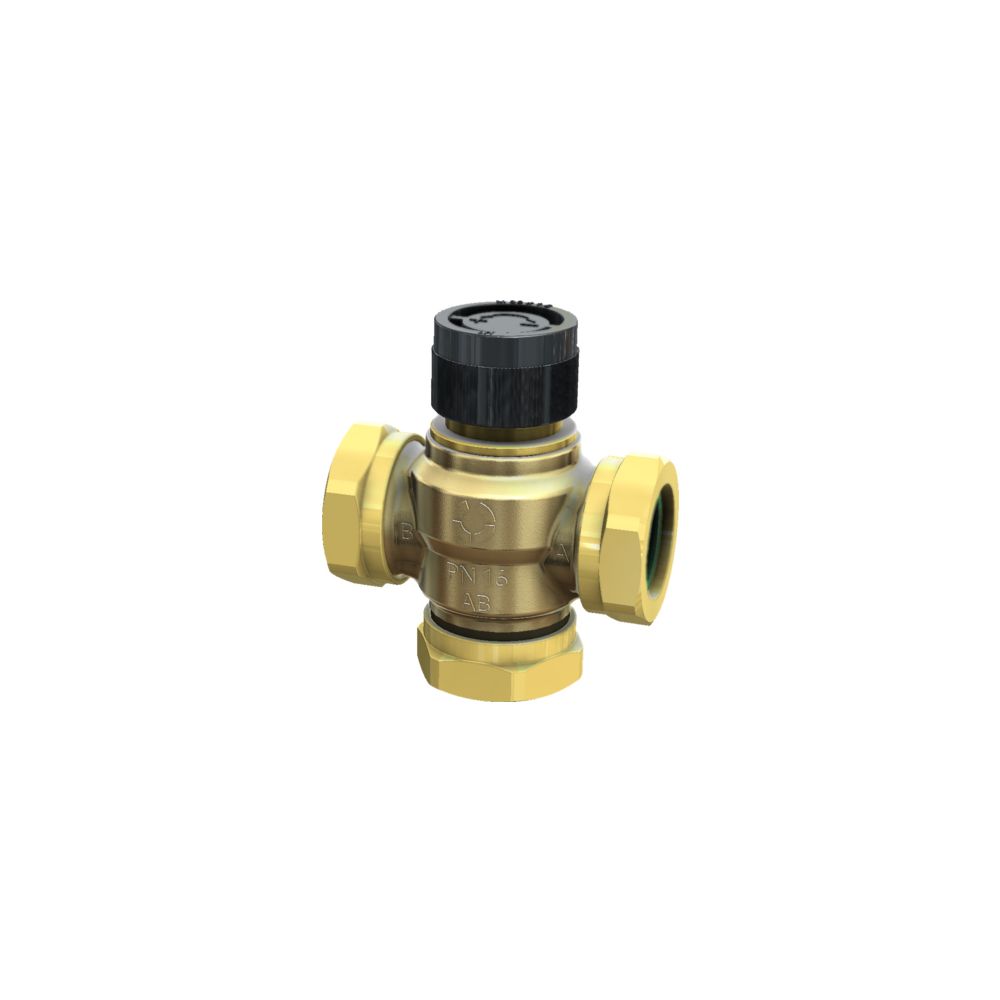

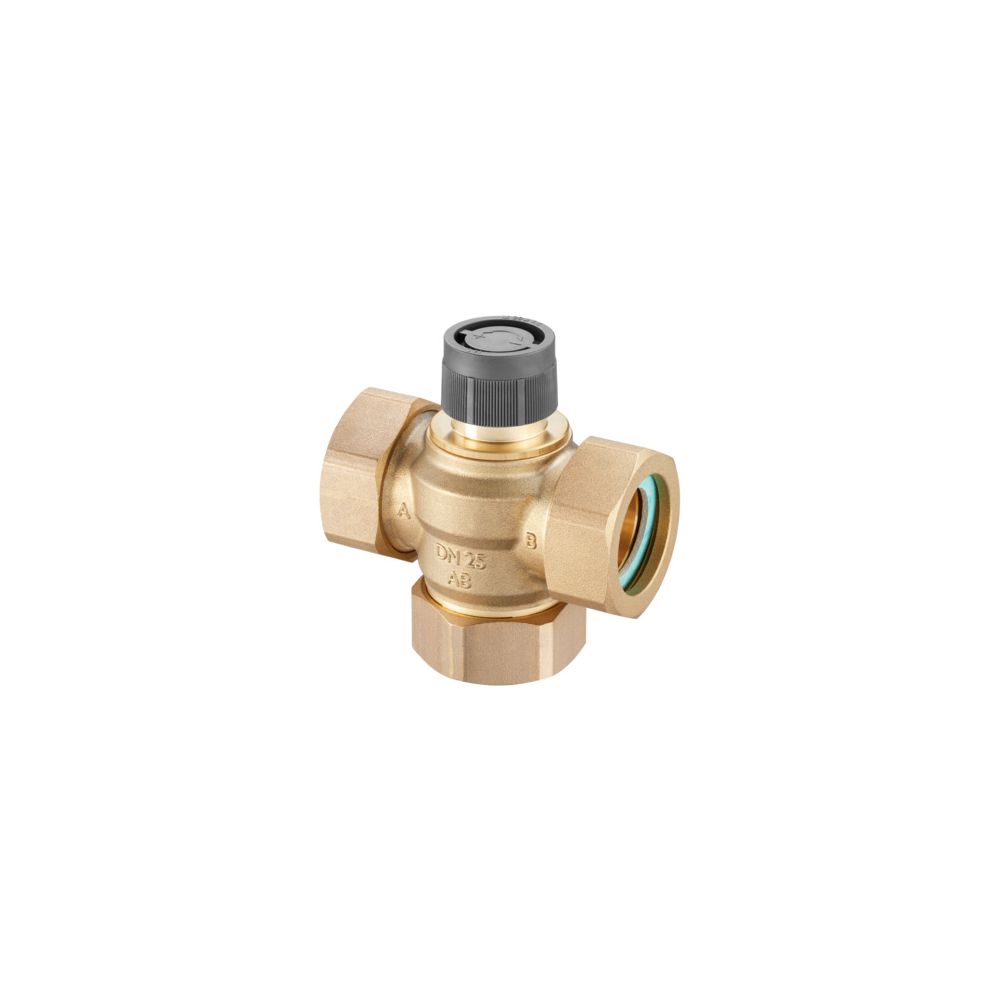

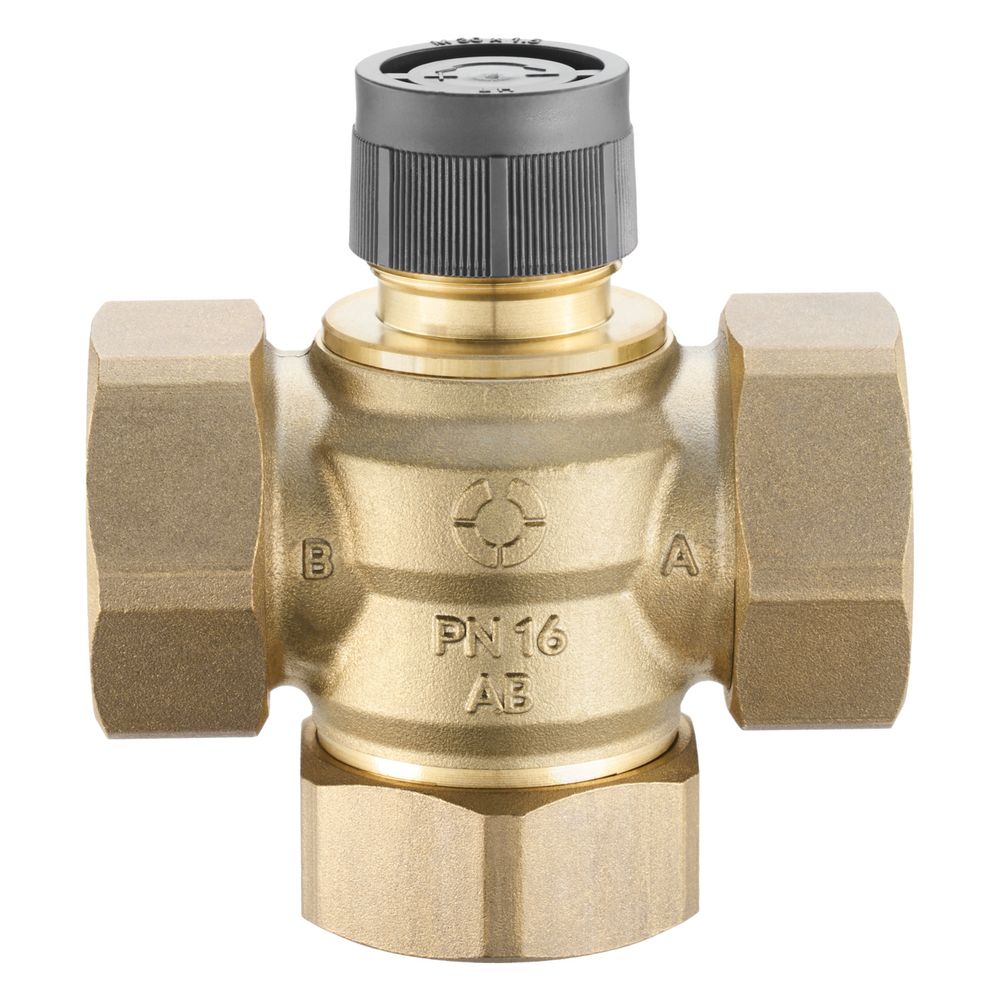

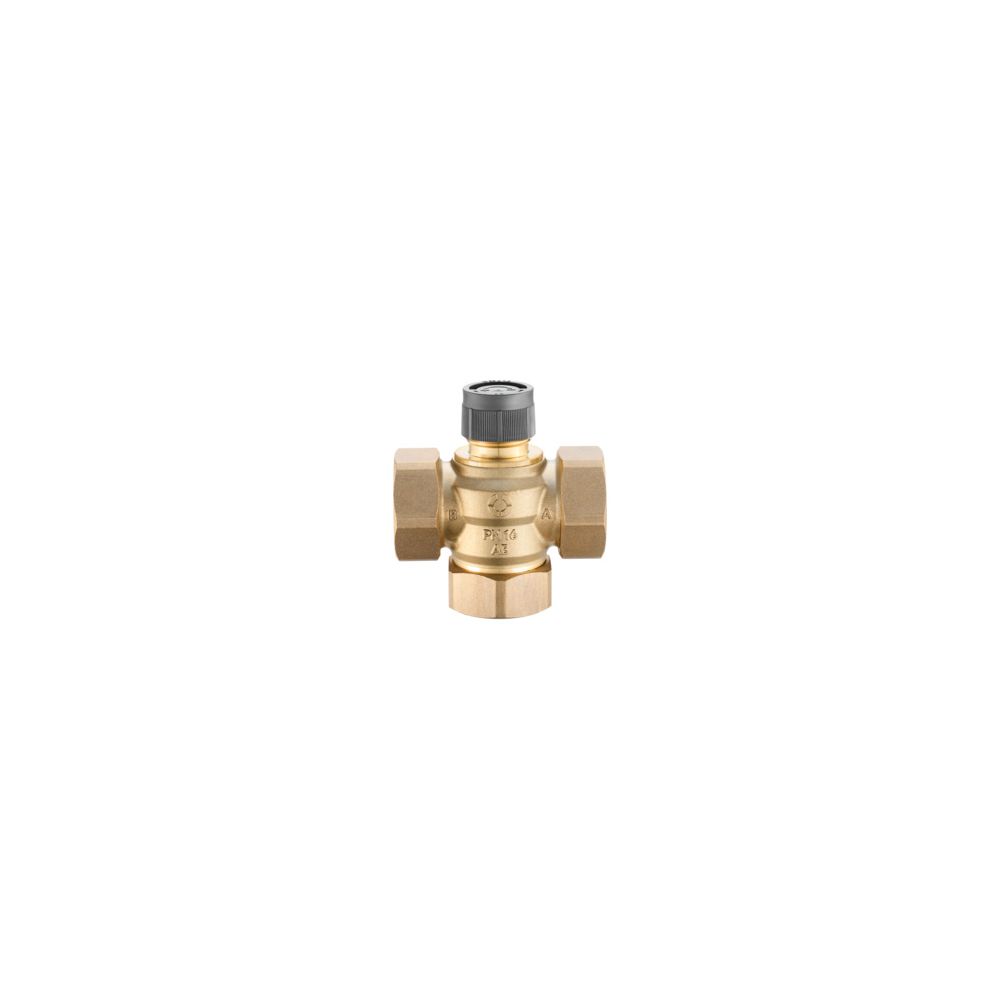

Oventrop Misch- und Verteilventil Tri CTZ, DN 32, PN 16, Kvs 7,8, Messing, 1131310

Das Oventrop Misch- und Verteilventil Tri CTZ aus Messing dient der präzisen Regulierung von Volumenströmen in hydraulischen Anlagen. Es ist für den Einsatz mit Wasser sowie Wasser-Glykol-Gemischen konzipiert und kann flexibel als Misch- oder Verteilventil verwendet werden. Die Steuerung erfolgt über externe Stellantriebe oder Temperaturregler, die über den standardisierten Anschluss M 30 x 1,5 montiert werden.

Funktionsweise und Anwendung

Im Verteilbetrieb führt das Ventil das Medium über den Eingang AB zu und verteilt es abhängig von der Spindelstellung auf die Ausgänge A und B. Im Mischbetrieb werden die Eingänge A und B zusammengeführt und über den Ausgang AB ausgeleitet. Durch den Regelhub von 2,8 mm ist eine exakte Anpassung der Durchflussmengen möglich. Bei der Installation ist die geänderte Anordnung der Anschlüsse gegenüber dem Vorgängermodell Tri CTR zu beachten.

Technische Daten

• Nennweite: DN 32
• Druckstufe: PN 16
• Kvs-Wert: 7,8
• Gehäusewerkstoff: Messing
• Anschlussgröße: G 1 1/2
• Betriebstemperatur: -10 bis 120 °C
• Regelhub: 2,8 mm
• Anschluss Stellantrieb: M 30 x 1,5

Das Dreiwegeventil überzeugt durch seine robuste Messingkonstruktion und eignet sich für anspruchsvolle Einsatzbereiche in der Haustechnik. Mit einer Nennweite von DN 32, einem Kvs-Wert von 7,8 und einem Betriebstemperaturbereich von -10 bis 120 °C bietet es eine zuverlässige Lösung für die effiziente Temperatur- und Durchflussregelung in Rohrleitungssystemen.

Lieferumfang

• 1x Oventrop Misch- und Verteilventil Tri CTZ
• 1x Überwurfmuttern und Dichtungen
