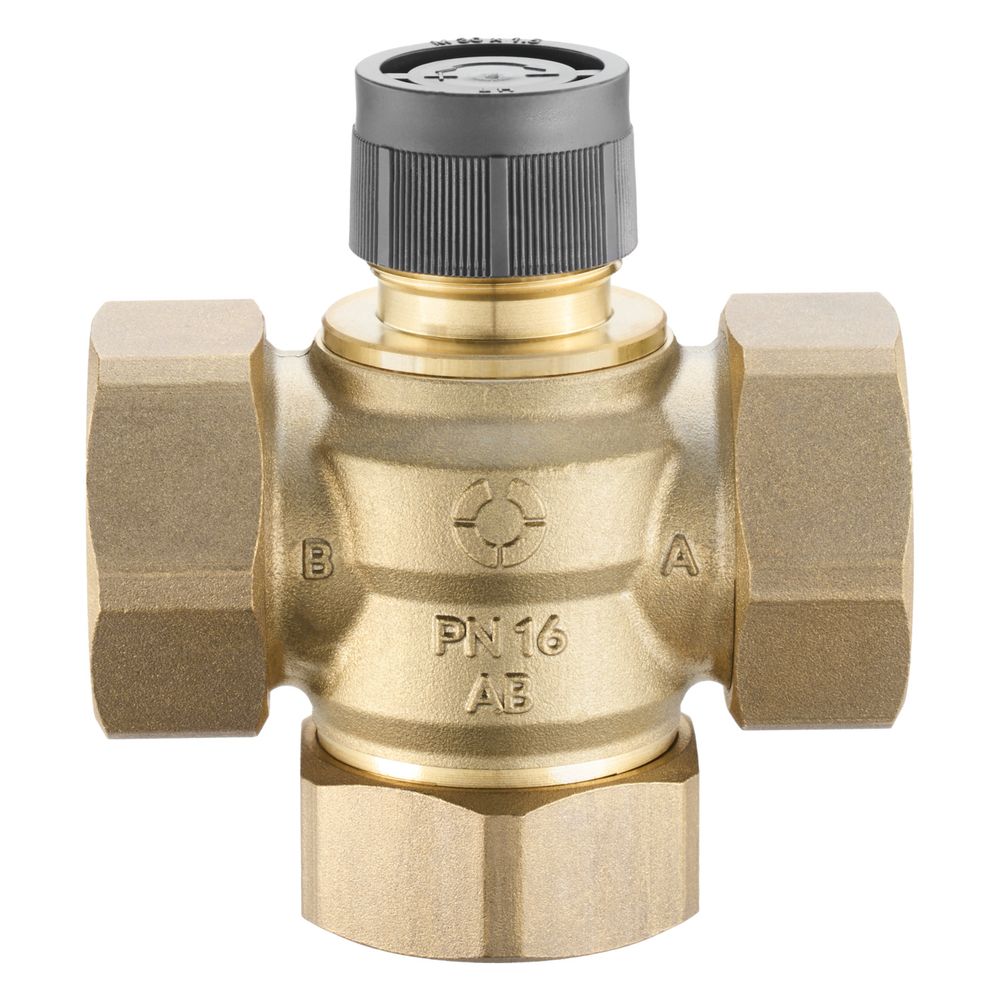

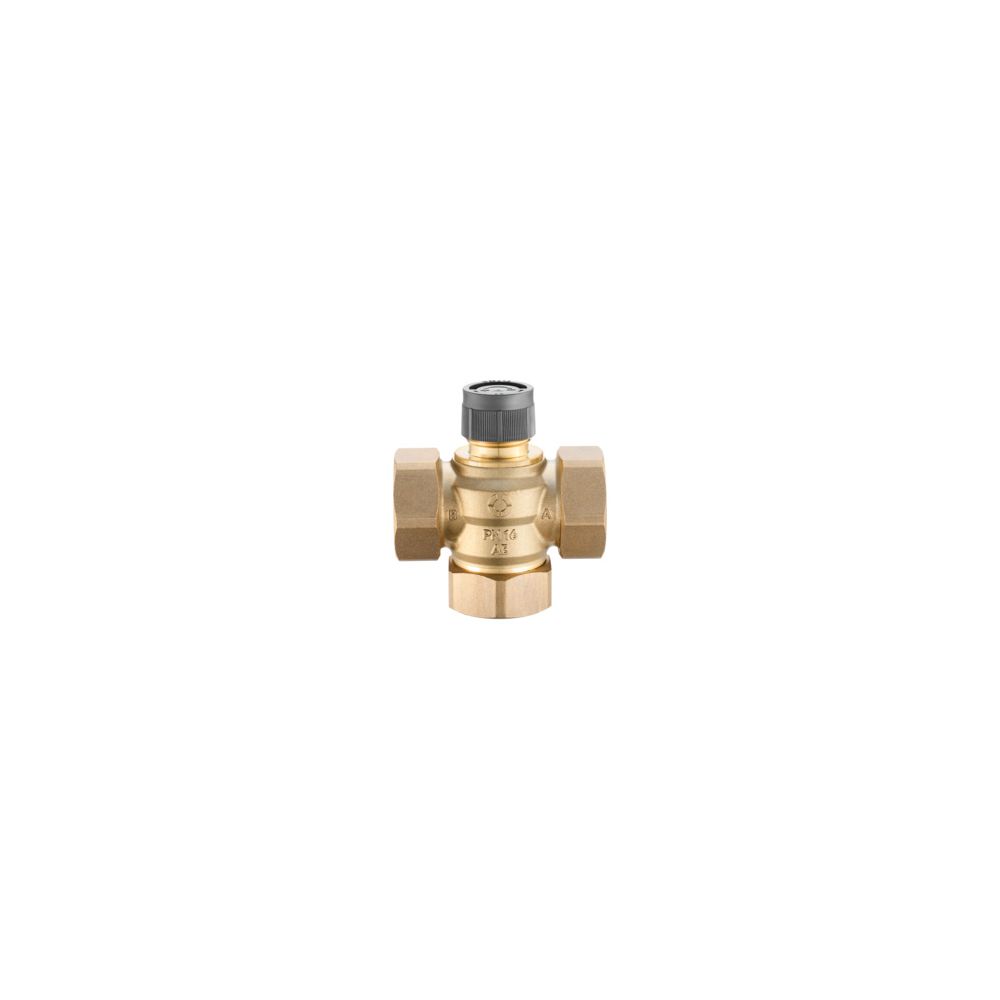

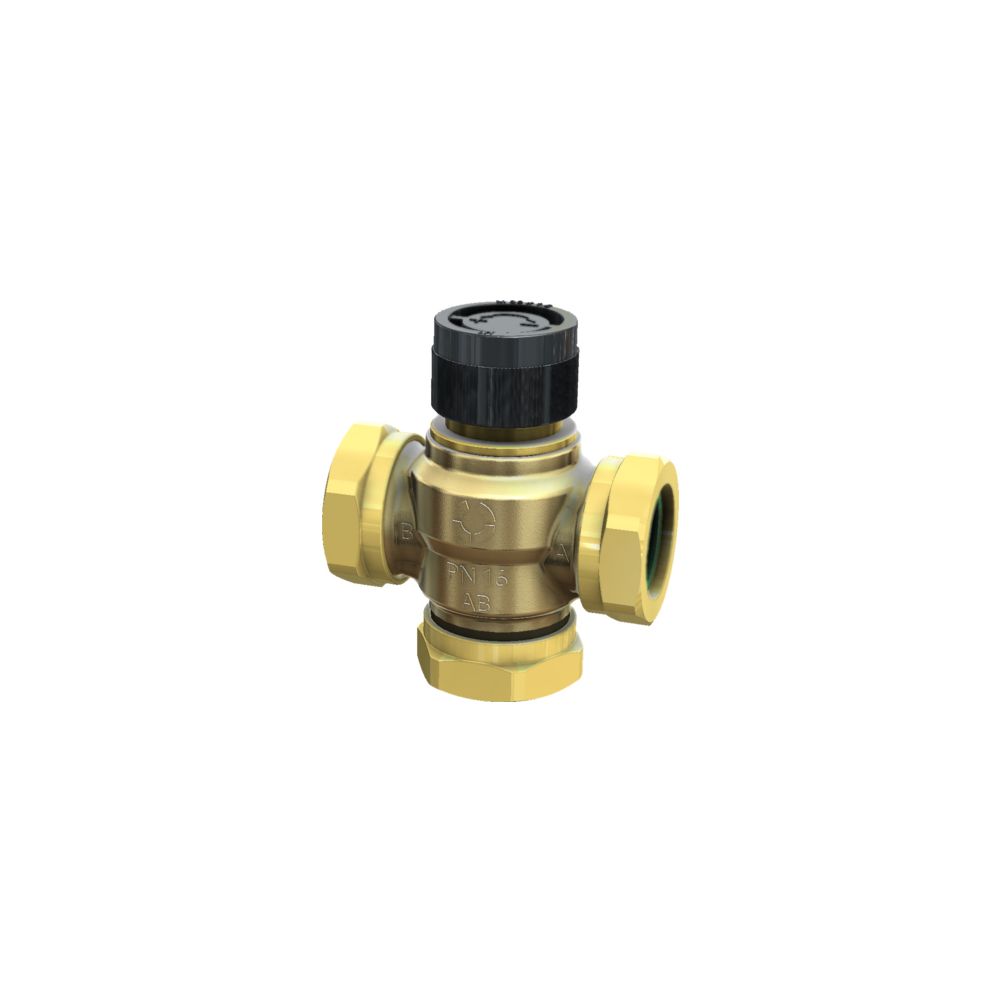

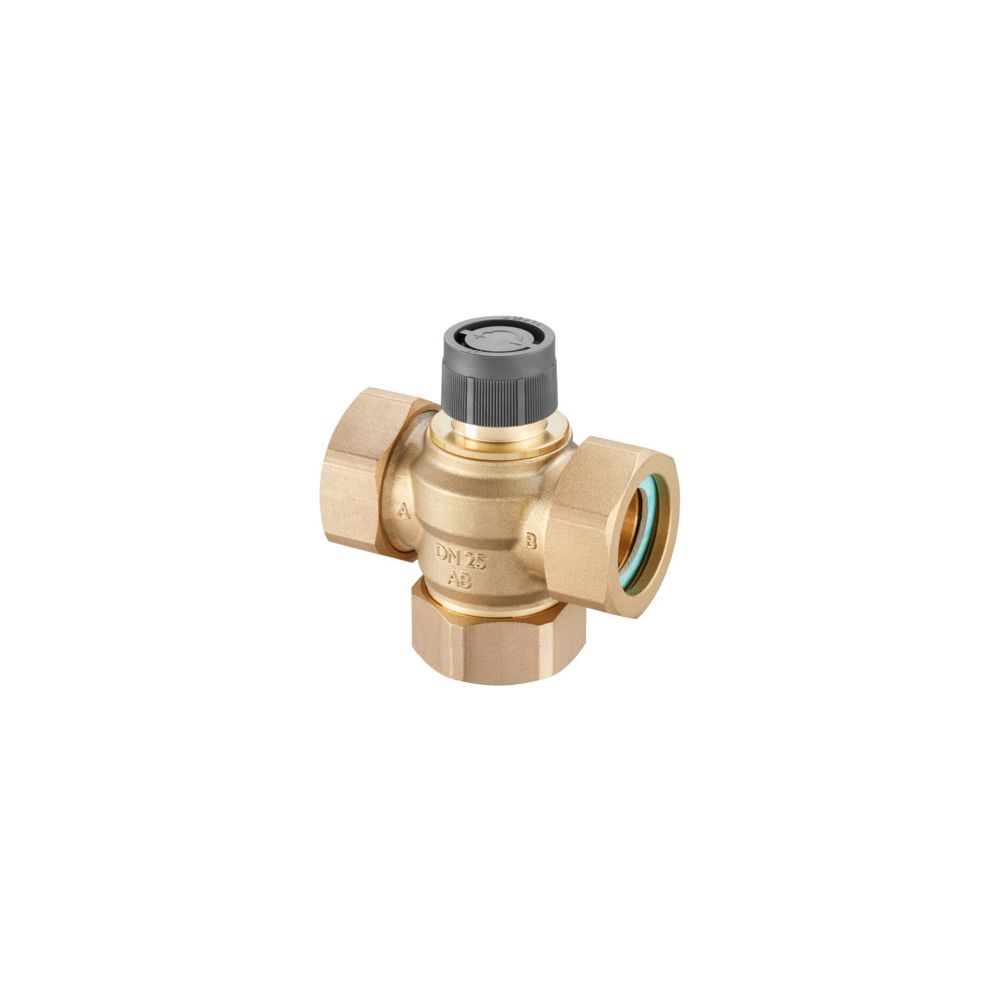

Oventrop Misch- und Verteilventil Tri CTB, DN 40, PN 16, Kvs 8,4, Messing, 1131312

Das Oventrop Dreiwegeventil Tri CTB aus Messing dient als flexible Armatur zur präzisen Steuerung von Volumenströmen in Heiz- und Kühlsystemen. Es ist für den Betrieb mit Wasser sowie Wasser-Glykol-Gemischen ausgelegt und kann wahlweise als Misch- oder Verteilventil eingesetzt werden.

Funktionsweise und Einsatz

In der Funktion als Verteilventil verfügt das Tri CTB über einen Eingang und zwei Ausgänge, wobei das Medium je nach Spindelstellung auf die Ausgänge verteilt wird. Als Mischventil nutzt es zwei Eingänge und einen Ausgang, um Medienströme variabel zu vermischen. Die Armatur ist für die Kombination mit Stellantrieben oder Temperaturreglern vorgesehen. Bei der Montage ist zu beachten, dass die Anschlussanordnung von der des Vorgängermodells Tri CTR abweicht.

Technische Daten

• Nennweite: DN 40
• Druckstufe: PN 16
• Kvs-Wert: 8,4
• Anschlussgröße: G 2
• Gehäusewerkstoff: Messing
• Betriebstemperatur: -10 bis 120 °C
• Regelhub: 2,8 mm
• Anschluss Stellantrieb: M 30 x 1,5

Die robuste Konstruktion aus Messing ermöglicht einen zuverlässigen Einsatz in anspruchsvollen hydraulischen Anwendungen. Mit einer Nennweite von DN 40, einem Kvs-Wert von 8,4 und der Druckstufe PN 16 stellt das Ventil eine effiziente Lösung für die Medienverteilung oder -mischung in Rohrleitungssystemen dar.

Lieferumfang

• 1x Dreiwegeventil Tri CTB
• Überwurfmuttern
• Dichtungen
