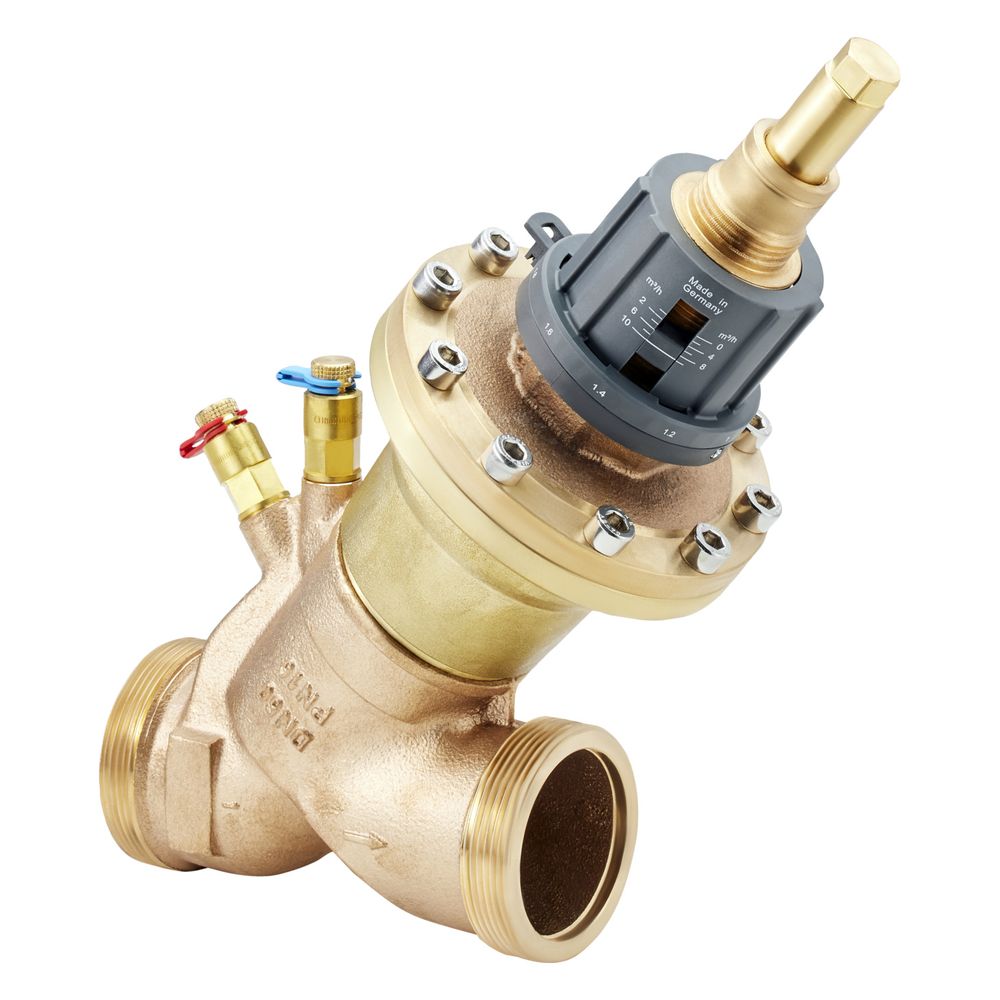

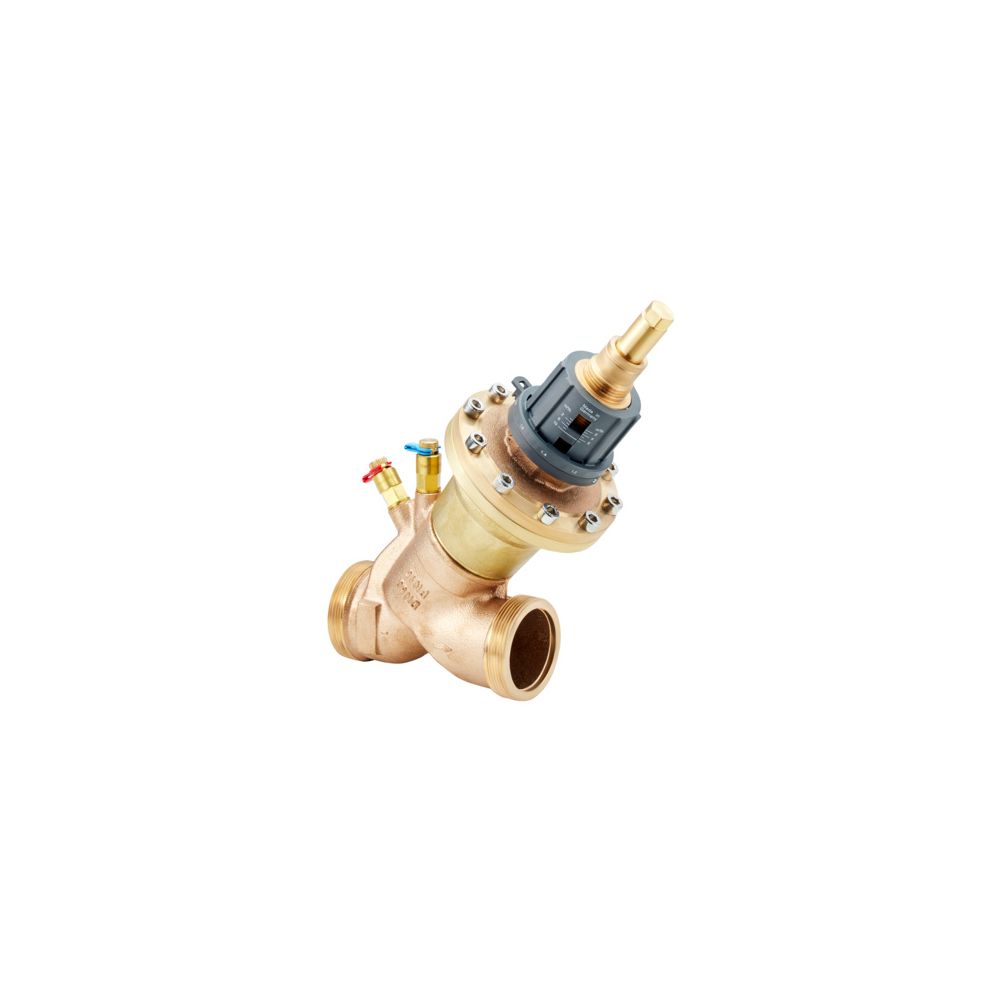

Oventrop Regelventil Cocon QTR druckunabhängig, DN 50, G 2 3/8" AG, 3.500-14.000l/h, PN 25, mit Messventilen, Rotguss, 1143276

Dieses druckunabhängige Regelventil ermöglicht einen präzisen dynamischen hydraulischen Abgleich in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Kombination aus Mengenregler und Regelventil eignet sich für den Einsatz in Wärmetauschern, Gebläsekonvektoren oder Klimageräten. Das Ventil ist für den Betrieb mit Wasser sowie Wasser-Glykol-Gemischen ausgelegt und bietet eine hohe Regelgüte bei kompakten Abmessungen.

Funktion und Einstellung

Das Ventil in Zweiwegeausführung verfügt über eine stufenlose Durchflussbegrenzung, die direkt in Kubikmetern pro Stunde eingestellt werden kann. Der Einstellwert ist unabhängig von der Handradstellung ablesbar und lässt sich zur Sicherung plombieren. Für eine flexible Anlagenintegration ist das Ventil für den Einbau im Vorlauf oder Rücklauf geeignet und kann mit einem Stellantrieb kombiniert werden. Die wartungsfreie Spindelabdichtung sorgt für einen zuverlässigen Betrieb.

Robuste Konstruktion

Das Gehäuse sowie alle mediumberührenden Bauteile bestehen aus hochwertigen Materialien wie Rotguss, entzinkungsbeständigem Messing, Edelstahl, EPDM und PTFE. Zur Überprüfung der Anlagenparameter ist das Ventil standardmäßig mit zwei Classic Messventilen ausgestattet, die eine präzise Differenzdruckmessung ermöglichen.

Technische Daten

• Nennweite: DN 50
• Anschluss: G 2 3/8 Zoll Außengewinde
• Regelbereich: 3.500 - 14.000 l/h
• Druckstufe: PN 25
• Max. Differenzdruck: 6 bar
• Betriebstemperatur: -10 bis 120 °C
• Kvs-Wert: 18,5
• Regelhub: 10 mm

Durch die Kombination aus automatischer Mengenregulierung und präziser Durchflussbegrenzung stellt dieses Ventil eine effiziente Lösung für den hydraulischen Abgleich dar. Mit einem Regelbereich von 3.500 bis 14.000 l/h und einer Druckfestigkeit bis PN 25 bietet es die notwendige Flexibilität für anspruchsvolle HLK-Anwendungen. Die robuste Materialwahl aus Rotguss und Messing unterstützt eine langlebige Funktionalität in geschlossenen Systemen.
