Oventrop Anschlussset Flypass 4TZ Cocon PICV 20H, DN 20, PN 16, 250-1.800l/h, 1149556

Dieses Anschlussset für den hydraulischen Abgleich ermöglicht eine präzise Volumenstromregelung in Heiz- und Kühlsystemen. Die Kombination aus der Anschlussarmatur und dem druckunabhängigen Regelventil sorgt für eine effiziente hydraulische Einbindung bei einem Durchflussbereich von 250 bis 1.800 l/h.

Funktionsweise und Ausstattung

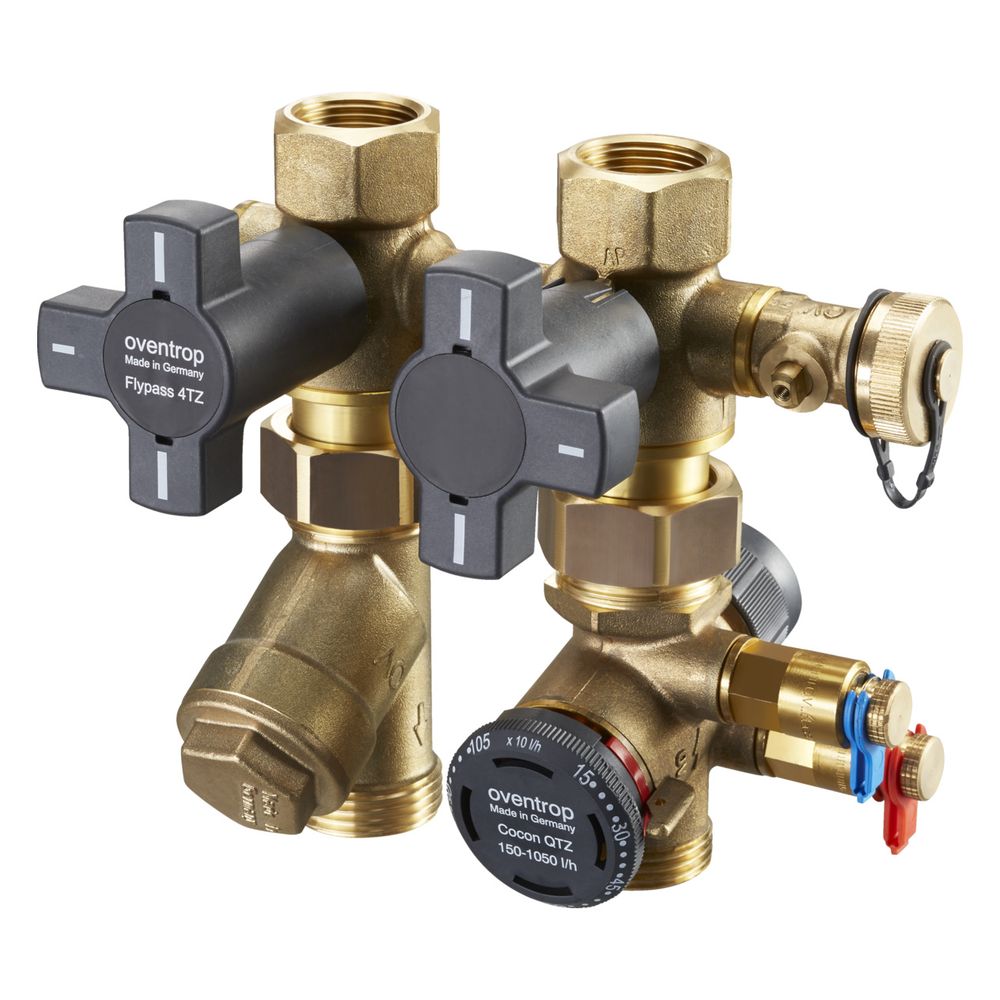

Das Set umfasst die Anschlussarmatur Flypass 4TZ, einen Schmutzfänger sowie das druckunabhängige Regelventil Cocon QTZ. Zur exakten Inbetriebnahme ist eine blockierbare Voreinstellung mit entsprechender Anzeige integriert. Die Messventile vom Typ Classic erlauben eine einfache Überprüfung der Betriebsparameter. Mit einem Regelhub von 4 mm und einer Druckstufe von PN 16 ist die Armaturenkombination für anspruchsvolle hydraulische Anwendungen ausgelegt.

Technische Daten

• Nennweite: DN 20
• Druckstufe: PN 16
• Regelbereich: 250 - 1.800 l/h
• Max. Differenzdruck: 6 bar
• Regelhub: 4 mm
• Voreinstellung: Blockierbar mit Anzeige
• Messventil: Classic

Lieferumfang

• 1x Flypass 4TZ Anschlussarmatur
• 1x Schmutzfänger
• 1x Cocon QTZ druckunabhängiges Regelventil
• 2x Einlegestück
