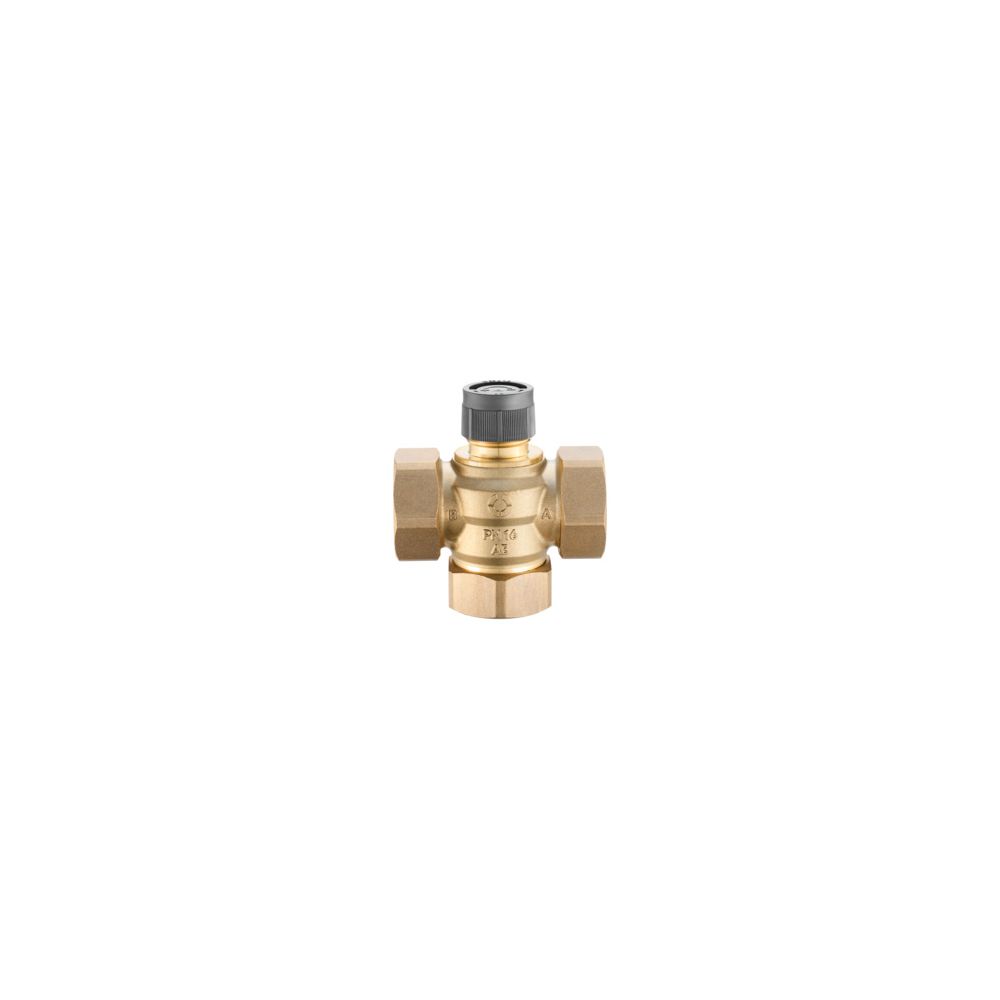

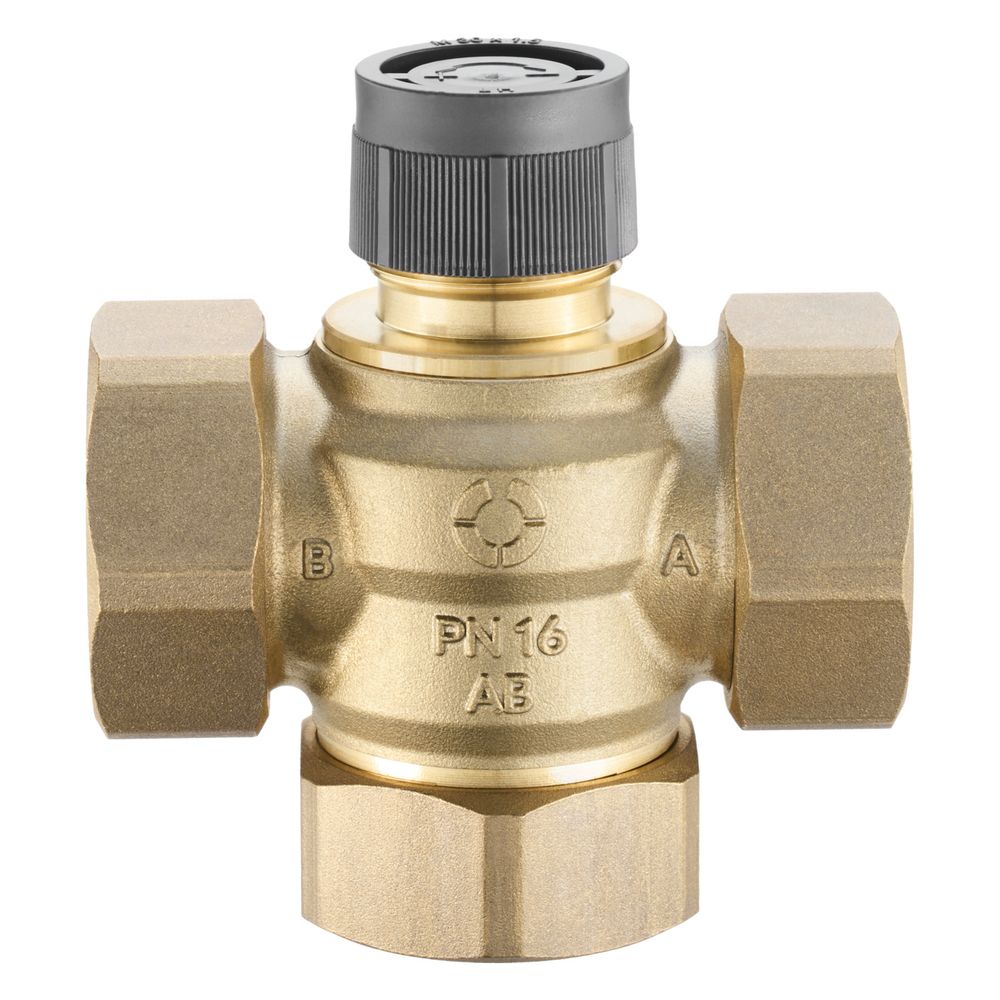

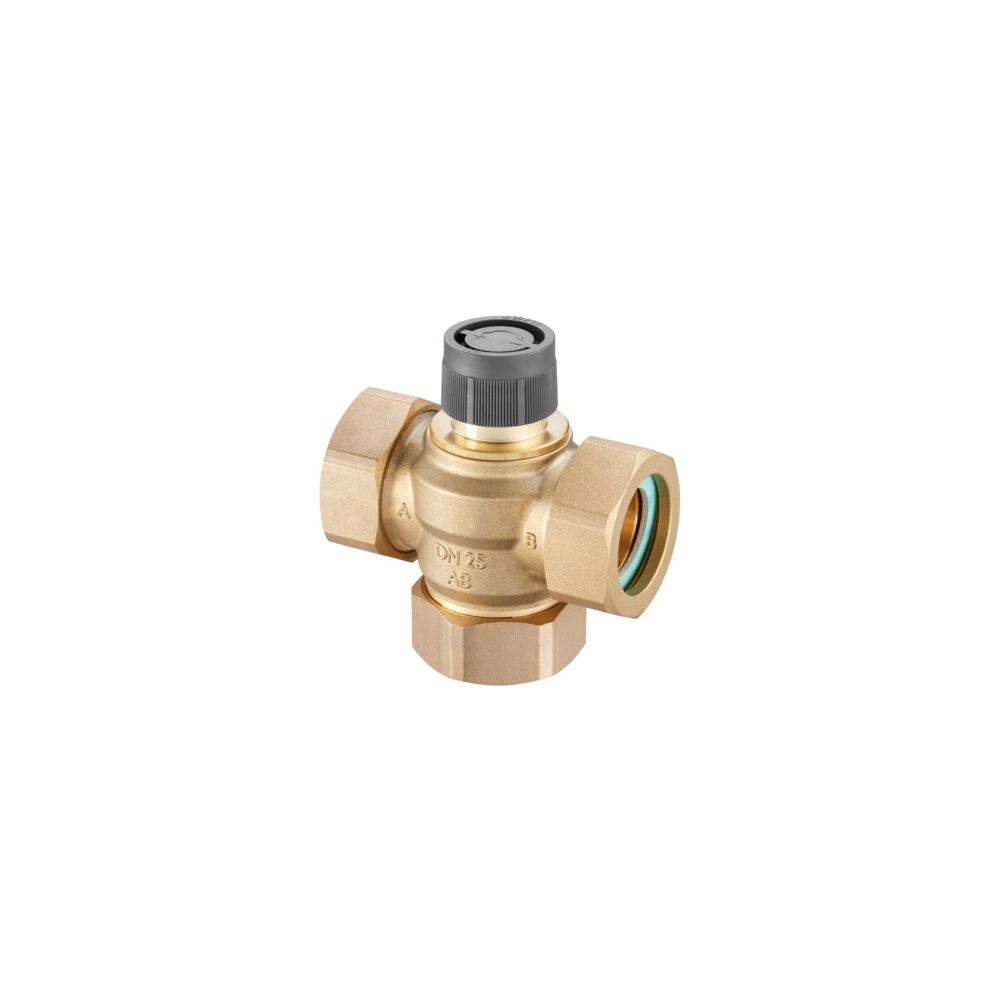

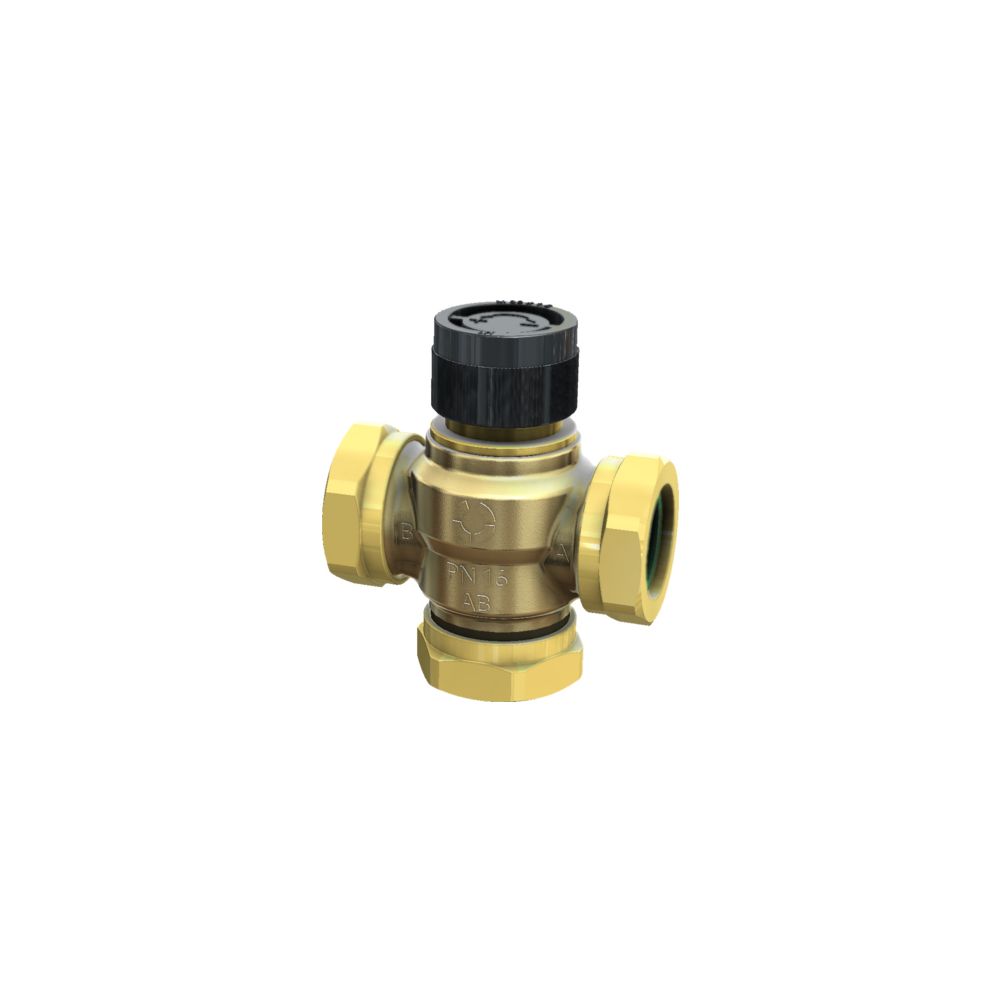

Oventrop Misch- und Verteilventil Tri CTB, DN 15, PN 16, Kvs 2,4, Messing, 1131304

Das Oventrop Misch- und Verteilventil Tri CTB ist ein Dreiwegeventil aus Messing für Wasser und Wasser-Glykolgemische. Mit DN 15, PN 16, Außengewinde und einem Kvs-Wert von 2,4 eignet es sich für den Einsatz in Heiz- und Kühlsystemen.

Vielseitige Einsatzmöglichkeiten

Das Ventil dient als zentrale Komponente zur Steuerung von Medienströmen. Im Verteilbetrieb wird das Medium von einem Eingang auf zwei Ausgänge aufgeteilt, während es im Mischbetrieb zwei Eingänge zu einem gemeinsamen Ausgang zusammenführt. Die Ansteuerung erfolgt über einen Stellantrieb oder Temperaturregler mit einem Anschlussmaß von M 30 x 1,5, wobei ein Regelhub von 2,8 mm zur Verfügung steht. Beim Austausch eines Vorgängerventils Tri CTR ist die geänderte Anordnung der Anschlüsse zu beachten.

Technische Daten

• Nennweite: DN 15
• Druckstufe: PN 16
• Kvs-Wert: 2,4
• Anschlussgröße: G 3/4
• Gehäusewerkstoff: Messing
• Betriebstemperatur: -10 bis 120 °C
• Anschluss Stellantrieb: M 30 x 1,5
• Regelhub: 2,8 mm

Die Armatur überzeugt durch ihre robuste Verarbeitung aus Messing und ihre Eignung für Wasser sowie Wasser-Glykolgemische. Mit einer Nennweite von DN 15 und einem Kvs-Wert von 2,4 bietet sie eine zuverlässige Lösung für hydraulische Anwendungen in einem Temperaturbereich von -10 bis 120 °C. Die Integration in bestehende Systeme wird durch das standardisierte Außengewinde G 3/4 unterstützt.

Lieferumfang

• 1x Dreiwegeventil
• Überwurfmuttern
• Dichtungen
