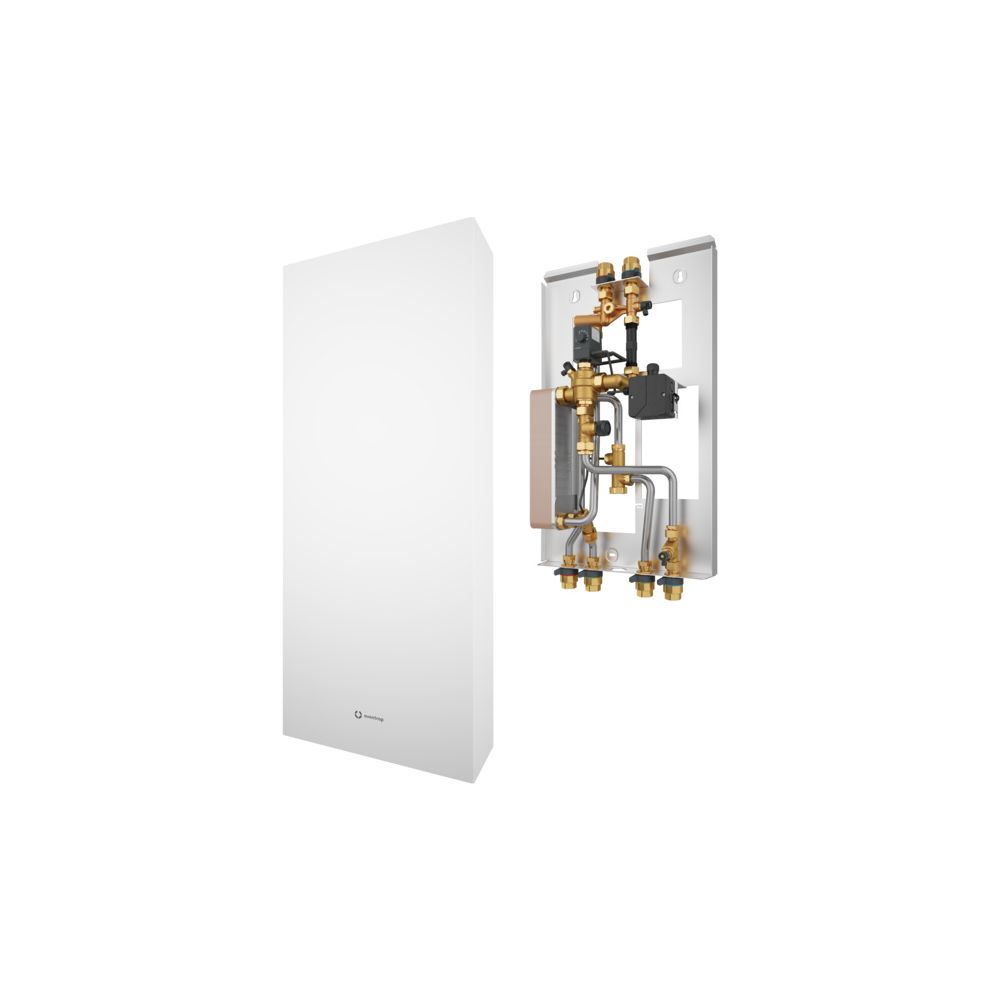

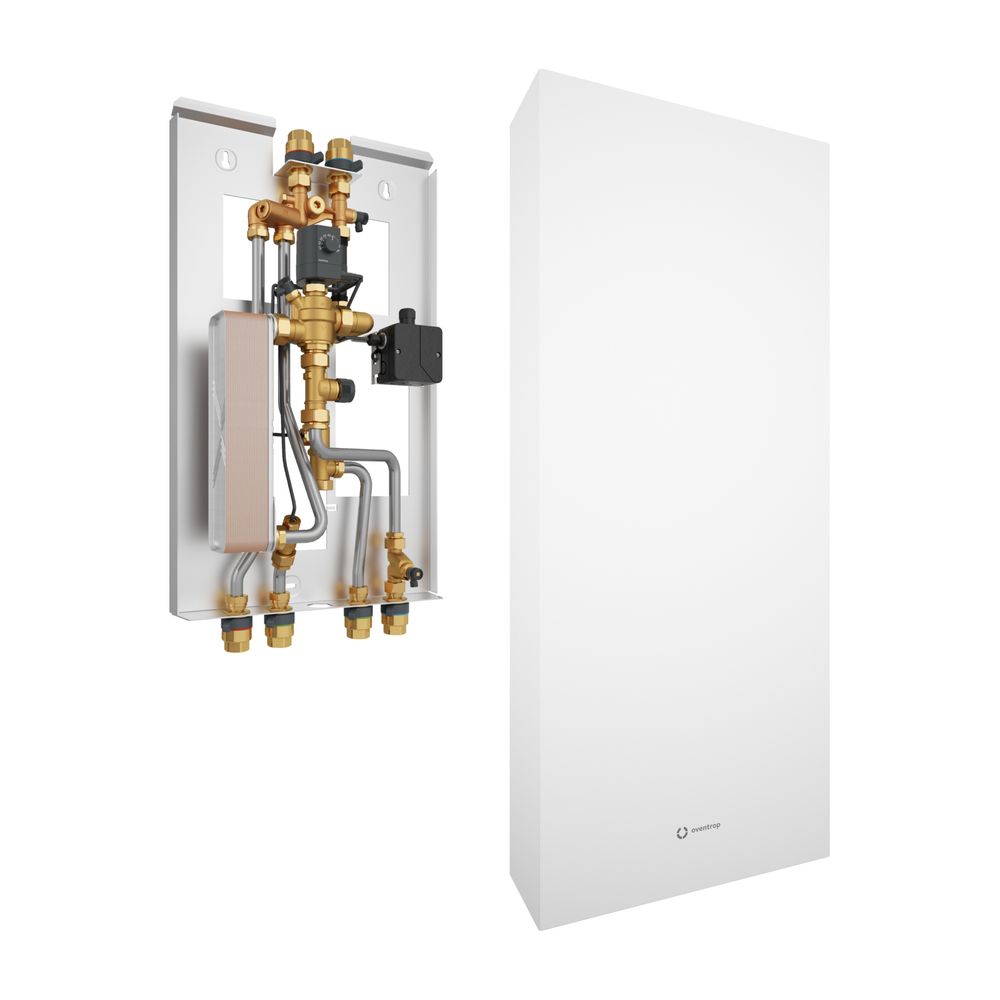

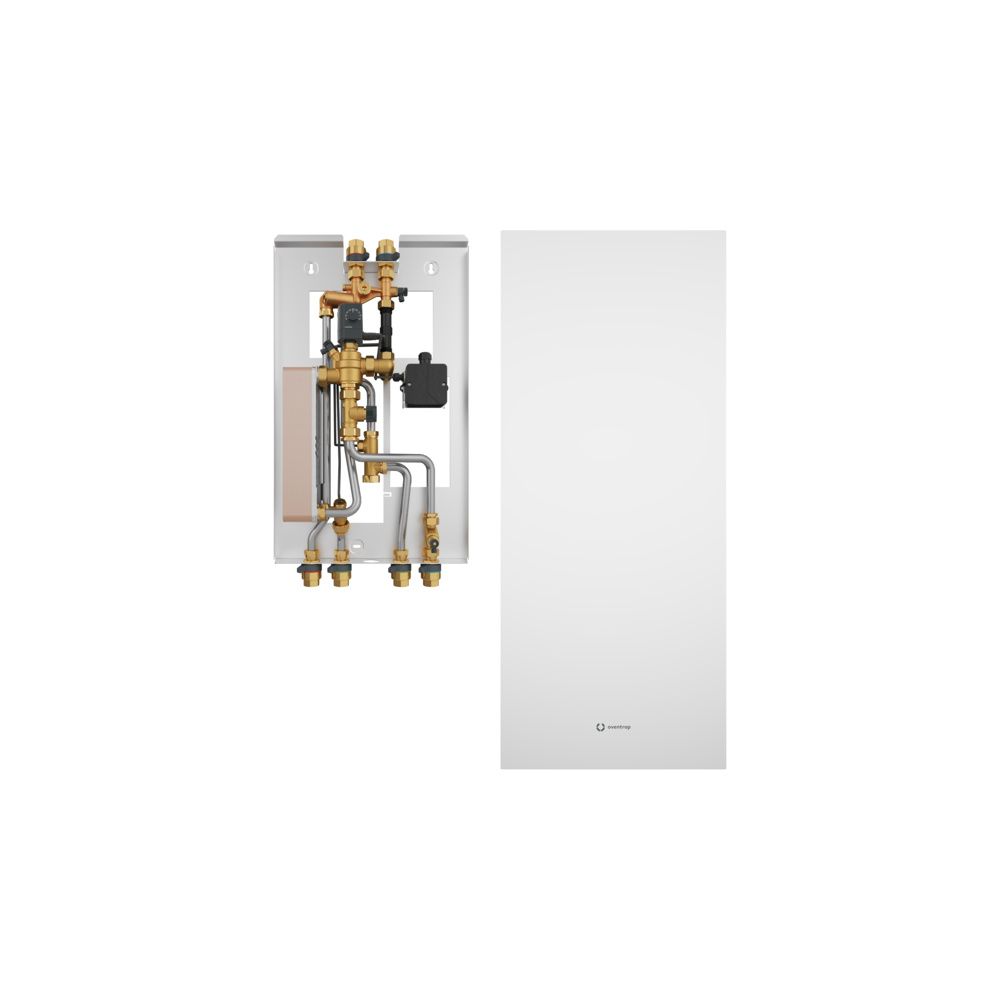

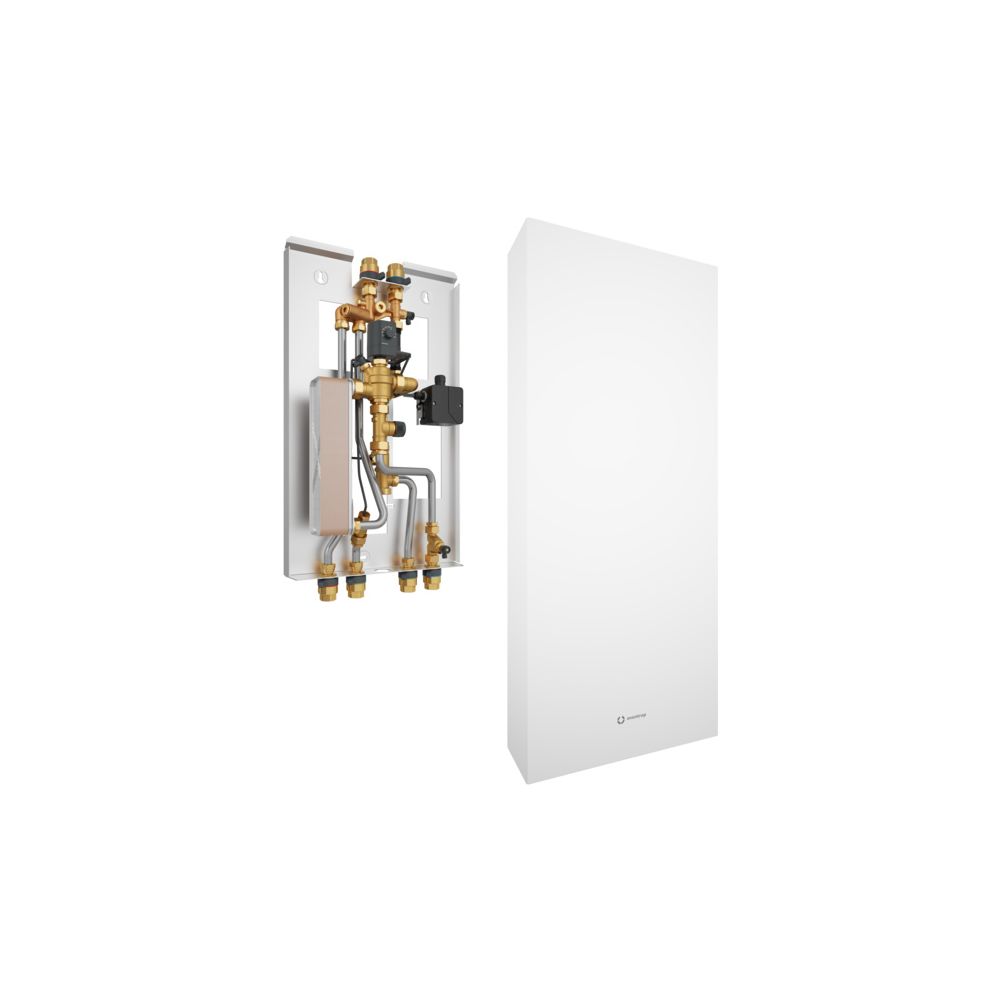

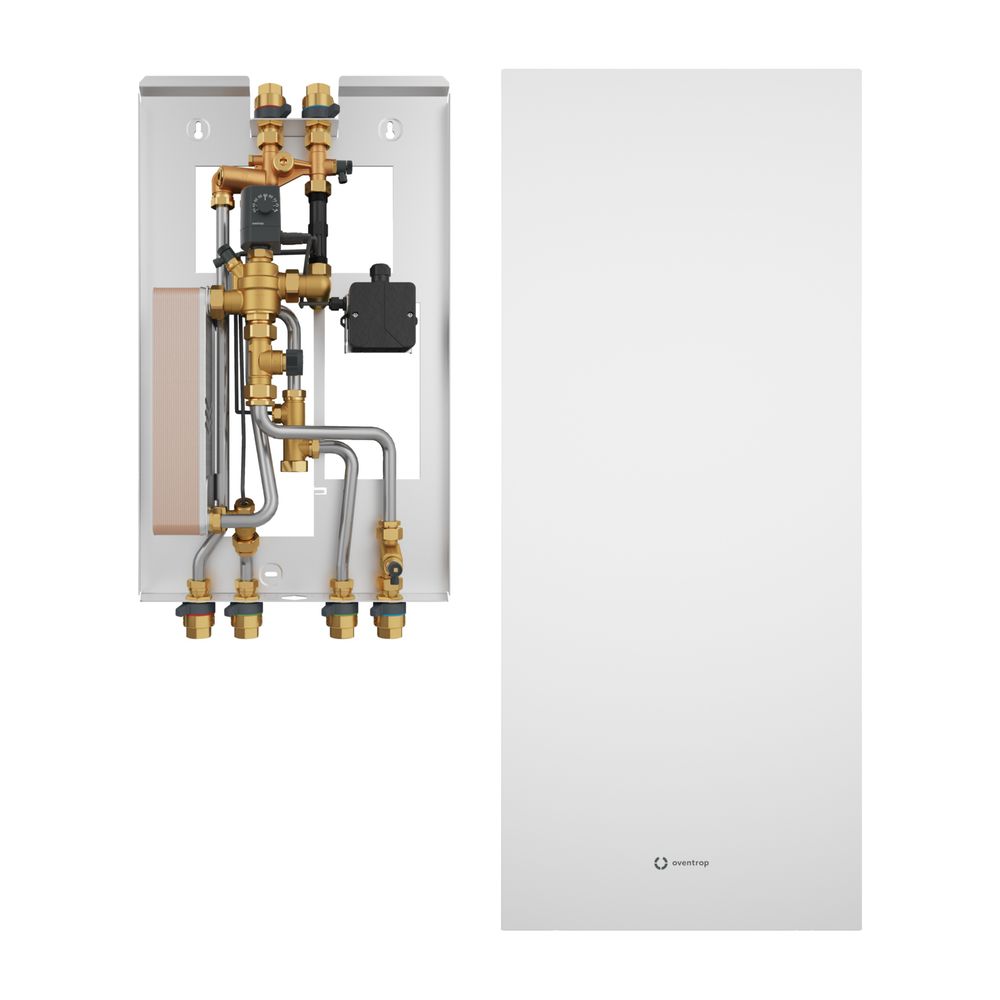

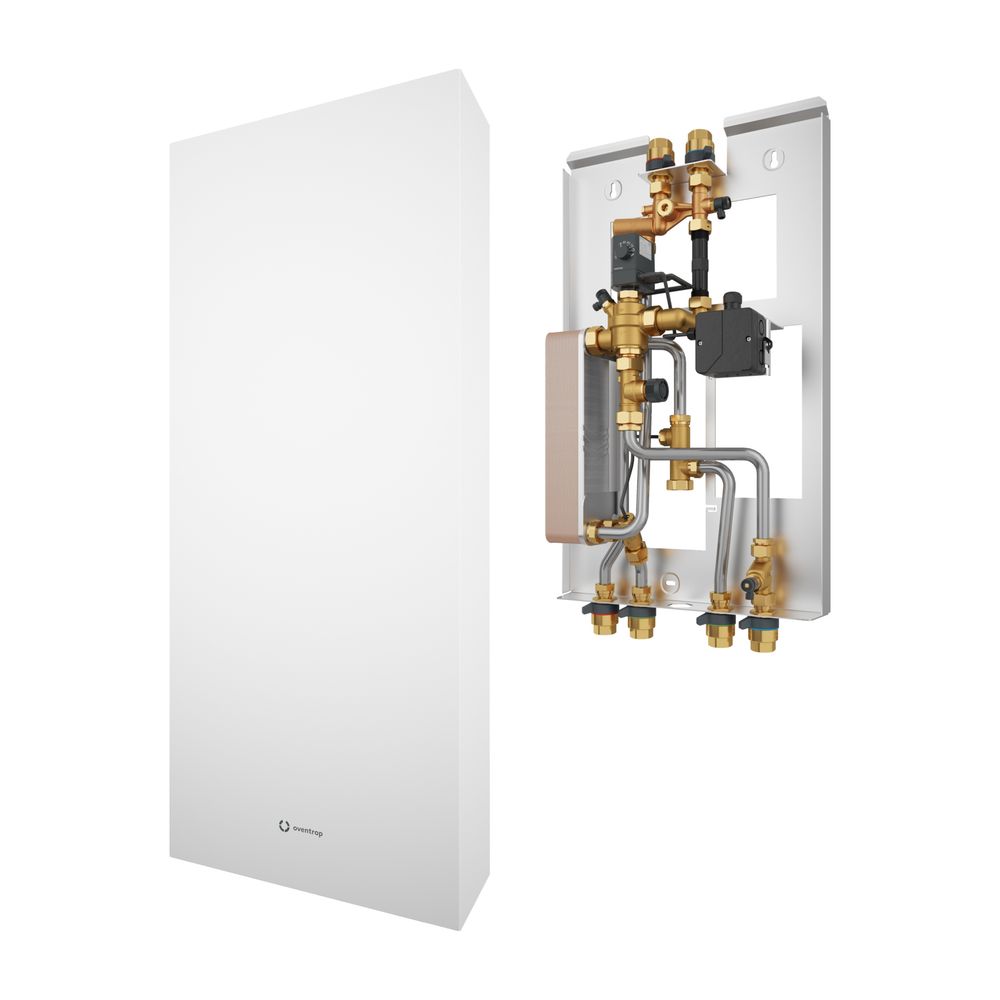

Oventrop Regudis W-HTE GT Wohnungsstation, Wärmeübertrager Sealix, 18l/min, 1344251

Wohnungsstation Regudis W-HTE GT mit werksseitig vormontierter elektronischer Regelung und kupfergelötetem vollversiegeltem Edelstahl-Plattenwärmeübertrager ermöglicht die energieeffiziente und hygienische Versorgung einer Wohnung mit heißem Trinkwasser sowie Heizungswasser. Die Station ist durch ihre schmale Bauform und die kreuzungsfreie Anschlusskonfiguration speziell für den Gasthermentausch konzipiert. Eine passgenaue Abdeckung ist inklusive und verdeckt die Station und Anschlüsse.Montiert auf einer Grundplatte, für Aufputzwandmontage. Rohre aus Edelstahl 1.4404, Armaturen aus Messing. Alle mediumberührten Teile auf der Trinkwasserseite sind aus Messing, Edelstahl 1.4401 und 1.4404 und trinkwasserzugelassenen Kunststoffen.Die Station erlaubt mit einer asymmetrischen Anordnung der Edelstahlplatten des Wärmeübertragers, sowie einer druckverlustoptimierten Bauweise der Station einen besonders effizienten Betrieb und ermöglicht Warmwasser-Volumenströme von 15-25 l/min (Leistungsbereich 2) bei Temperaturüberhöhungen von 0-15 K (gem. SPF Prüfprozedur). Somit lassen sich Schüttleistungen und Temperaturüberhöhungen individuell an die vorliegenden Anlagenparameter anpassen. Durch die geringen Temperaturerhöhungen ist die Station besonders geeignet für den Betrieb in Niedertemperatursystemen.Die adaptive elektronische Regelung passt sich selbstständig den Betriebsbedingungen im Gesamtsystem an. Die eingestellte Trinkwassertemperatur wird unabhängig von Systemtemperaturen, Druckverlustverhältnissen und benötigten Zapfmengen konstant geregelt.Durch eine bedarfsgeregelte Vorrangschaltung des multifunktionalen Regelventils, wird eine intelligente Energieverteilung zur Trinkwassererwärmung sowie zur Wärmeversorgung einer Wohneinheit gewährleistet.Im Heizbetrieb sorgt die integrierte Differenzdruckregelung des Regelventils für eine effiziente Wärmeverteilung der Stationen untereinander. Ein hydraulischer Abgleich im Rohrnetz zur Station ist somit überflüssig.Im Falle eines Stromausfalls wird ein Failsafe-Mode aktiviert. Im Failsafe-Mode schließt der Stellantrieb das Regelventil, um eine unkontrollierte Trinkwassererwärmung zu verhindern.Über eine Status-LED wird der aktuelle Betriebszustand der Station angezeigt.Der kupfergelötete Edelstahl Plattenwärmeübertrager ist primär- und sekundärseitig siliziumdioxid-vollversiegelt. Durch die optimierte Oberflächenstruktur verringert sich das Verkalkungsrisiko und Ablagerungen werden reduziert. Die Medienbeständigkeit auf der Primär- und Sekundärseite wird verbessert. Durch die Vollversiegelung kann der Wärmeübertrager in kritischen Trinkwasserregionen mit hoher elektrischer Leitfähigkeit >500 myS/cm und einem Chloridgehalt >100 mg/l eingesetzt werden. Eine exakte Überprüfung der einsetzbaren Werkstoffe wird anhand einer Trinkwasseranalyse und vom Hersteller zur Verfügung gestellten Beiblättern empfohlen. Der vollversiegelte Wärmeübertrager beugt zusätzlich durch die vollversiegelte Oberfläche einer Metallmigration ins Trinkwasser und Heizungswasser vor.Die Wohnungsstation Regudis W-HTE GT besteht aus folgenden Komponenten:Anschlussbox für Stromversorgung 230 V AC, Nennstrom 50 mA, Ausgangsspannung 5 V DC, Nennausgangsstrom 1200 mA, Schutzart IP 66, Schutzklasse II, Überspannungskategorie III, Umgebungstemperatur 0 bis 60 CStellantrieb mit integrierter Trinkwassertemperaturregelung 40-70 C, max. Umgebungstemperatur 0 bis 60 C, Leistungsaufnahme 0,15 bis 3 W, Schutzart IP 54, Eingangsspannung 5 V DCVolumenstromsensor (ermöglicht Volumenstromerfassung ab 1 l/min)Entlüftungsventil im HeizkreisMultifunktionales Regelventil für große Durchflüsse mit integriertem Differenzdruckregelventil und bedarfsgeregelter Vorrangschaltung zur WarmwasserbereitungEntlüftungsventil im HeizungskreisZonenventil zur Regulierung des HeizkreisesEntleerungsventil im Heizkreis mit Schmutzfängerkupfergelöteter Edelstahl-Plattenwärmeübertrager 1.4401/1.4404 vollversiegeltTemperatursensor für Warmwasser PT1000Passstück für Wärmezähler G 3/4, 110 mmAnschluss für Temperaturvorhalteregelset M 22 x 1Filtereinsatz im HeizungsvorlaufAnschluss im Heizungsvorlauf für Temperatursensor des Wärmezählers M 10 x 1,0Keramikscheibenventilen zur Absperrung aller AnschlüssePassgenaue AufputzhaubeInbetriebnahme der Anlage auf Anfrage.Leistungsdaten Trinkwasser:WW-Leistung Wärmeübertrager: 42-70 kW (Leistungsbereich 2)bei 50-65 C Primär, und 10 C/50 C SekundärZapfmenge: 15-25 l/min (gem. SPF- Prüfprozedur)Leistungsdaten Heizung:Heizleistung 14 kW, delta T 20 KMax. Volumenstrom: 460 l/hMax. Differenzdruck: 2,0 barMin. Differenzdruck: 150 mbarAllgemein:Max. Betriebsdruck: 10 barMax. Betriebstemperatur: 90 CUmgebungstemperatur: 2 bis 35 CBxHxT (mit Aufputzhaube): 440 x 1050 x 150 mmAchsabstand der Anschlüsse: 65 mmAchsabstand zur Wand: 34 mmGewicht Station (ohne Aufputzhaube): 14,4 kg
