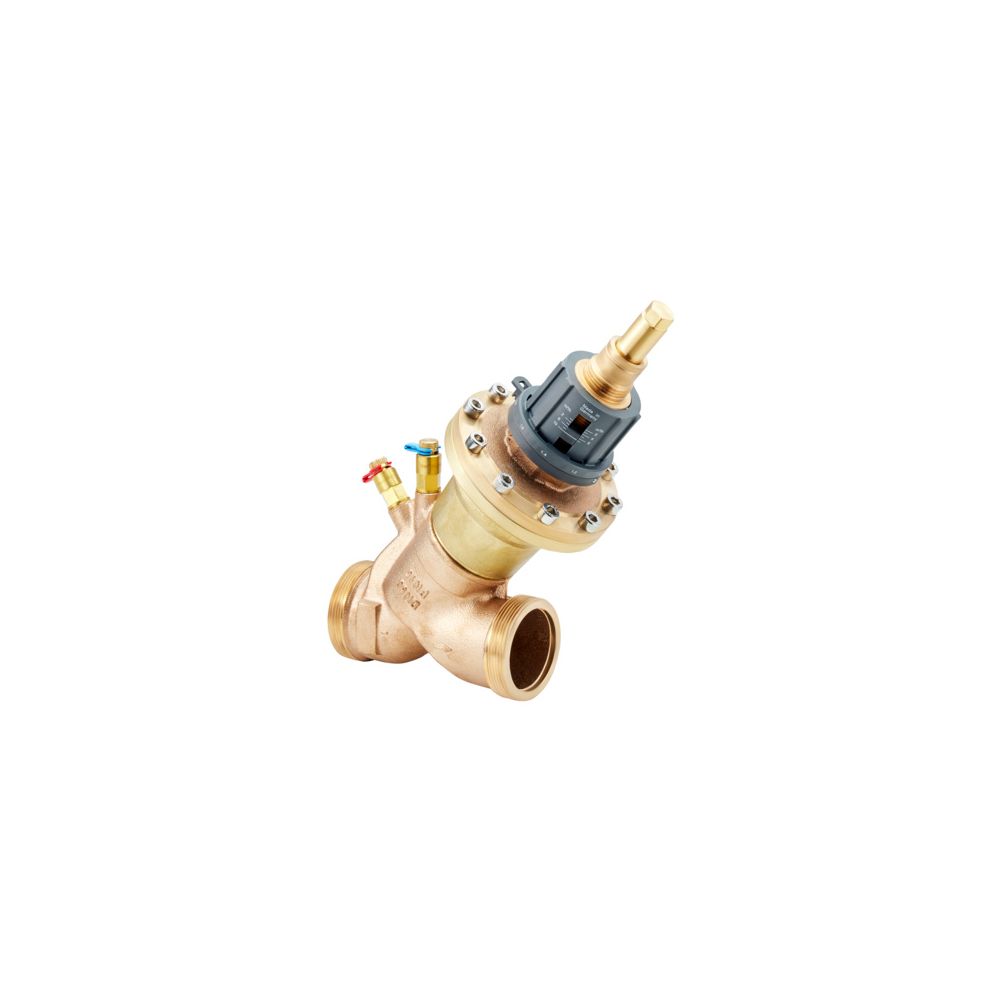

Oventrop Regulierventil Cocon QTR Schrägsitz, DN 40, G 1 3/4" AG, 1.500-7.500l/h, Rotguss/Messing, 1143272

Das druckunabhängige Regulierventil der Serie Cocon QTR ermöglicht einen präzisen dynamischen hydraulischen Abgleich in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Kombination aus Mengenregler und Regelventil eignet sich ideal für Wärmetauscher wie Gebläsekonvektoren oder Klimageräte und ist für den Betrieb mit Wasser sowie Wasser-Glykol-Gemischen ausgelegt.

Funktionsweise und Konstruktion

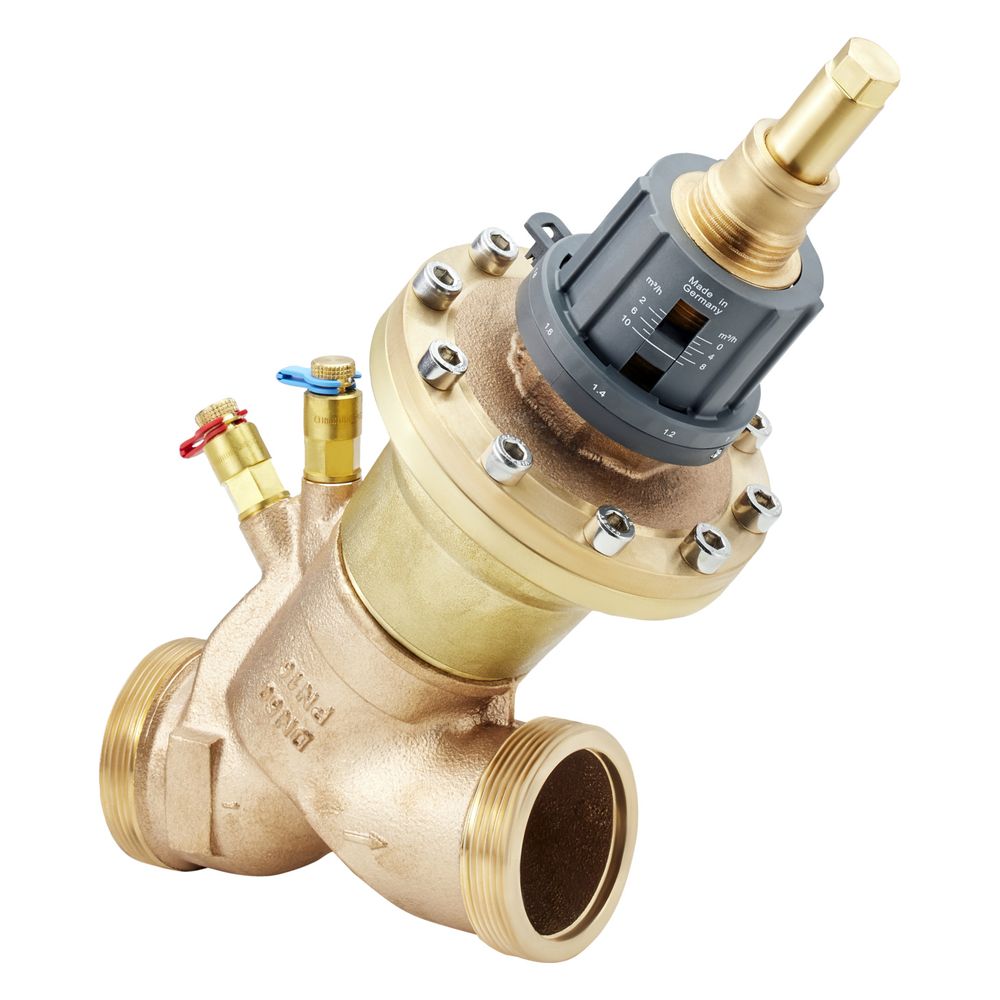

Das Ventil in Schrägsitz-Bauform verfügt über eine stufenlose, plombierbare Durchflussbegrenzung, deren Einstellwert unabhängig von der Handradstellung direkt ablesbar ist. Die Konstruktion aus Rotguss und entzinkungsbeständigem Messing sorgt für Langlebigkeit, während die wartungsfreie Spindelabdichtung den Betrieb unterstützt. Zur einfachen Inbetriebnahme und Überprüfung ist das Ventil standardmäßig mit zwei Classic Messventilen ausgestattet. Die Ausführung ist für die Montage im Vor- oder Rücklauf vorgesehen und kann optional mit einem Stellantrieb kombiniert werden.

Technische Daten

• Nennweite: DN 40
• Anschluss: G 1 3/4 Zoll Außengewinde
• Volumenstrom: 1.500 - 7.500 l/h
• Druckstufe: PN 25
• Differenzdruckbereich: 20 - 400 kPa
• Maximaler Differenzdruck: 4 bar
• Betriebstemperatur: -10 bis 120 °C
• Kvs-Wert: 11,5
• Regelhub: 10 mm

Durch die Kombination aus automatischer Mengenregulierung und präziser Durchflussbegrenzung bietet dieses Ventil eine hohe Regelgüte für komplexe hydraulische Systeme. Mit einem Volumenstrom von 1.500 bis 7.500 l/h und einer Druckfestigkeit bis PN 25 ermöglicht es einen effizienten und stabilen Betrieb in anspruchsvollen Anlagenumgebungen.
