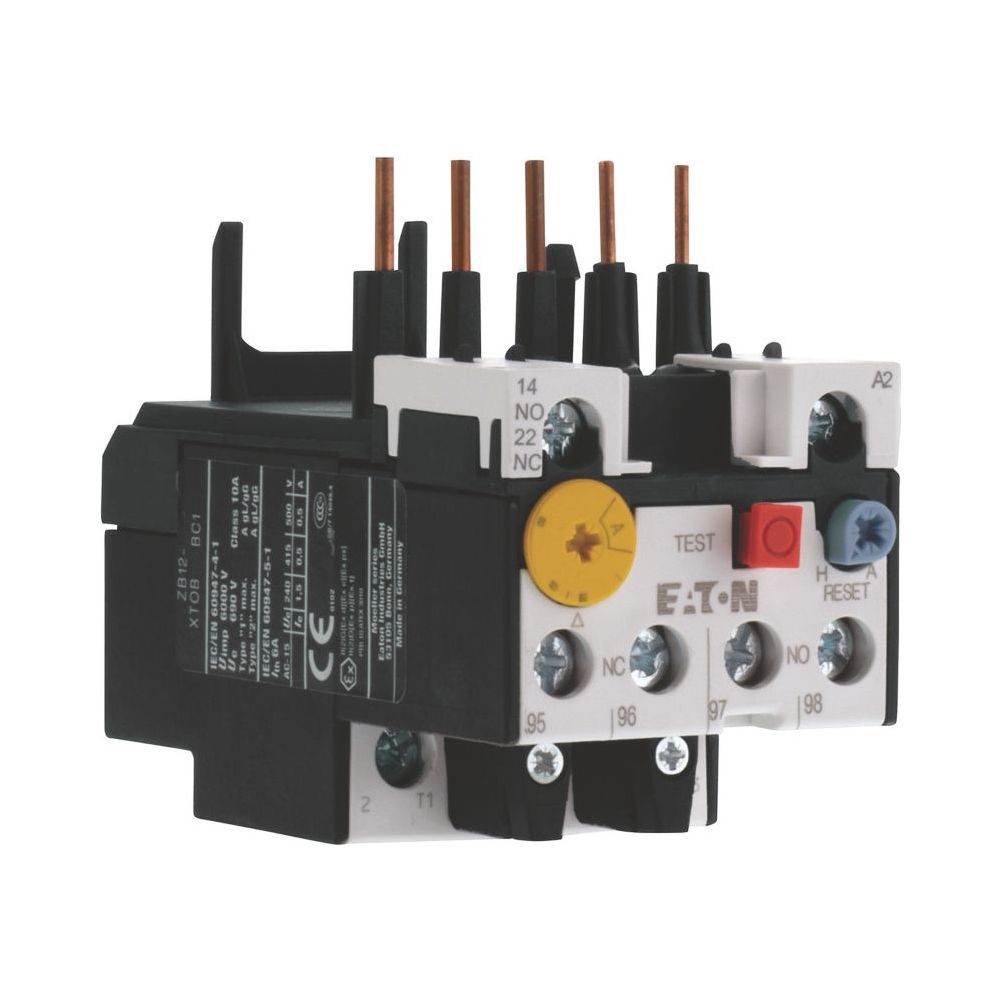

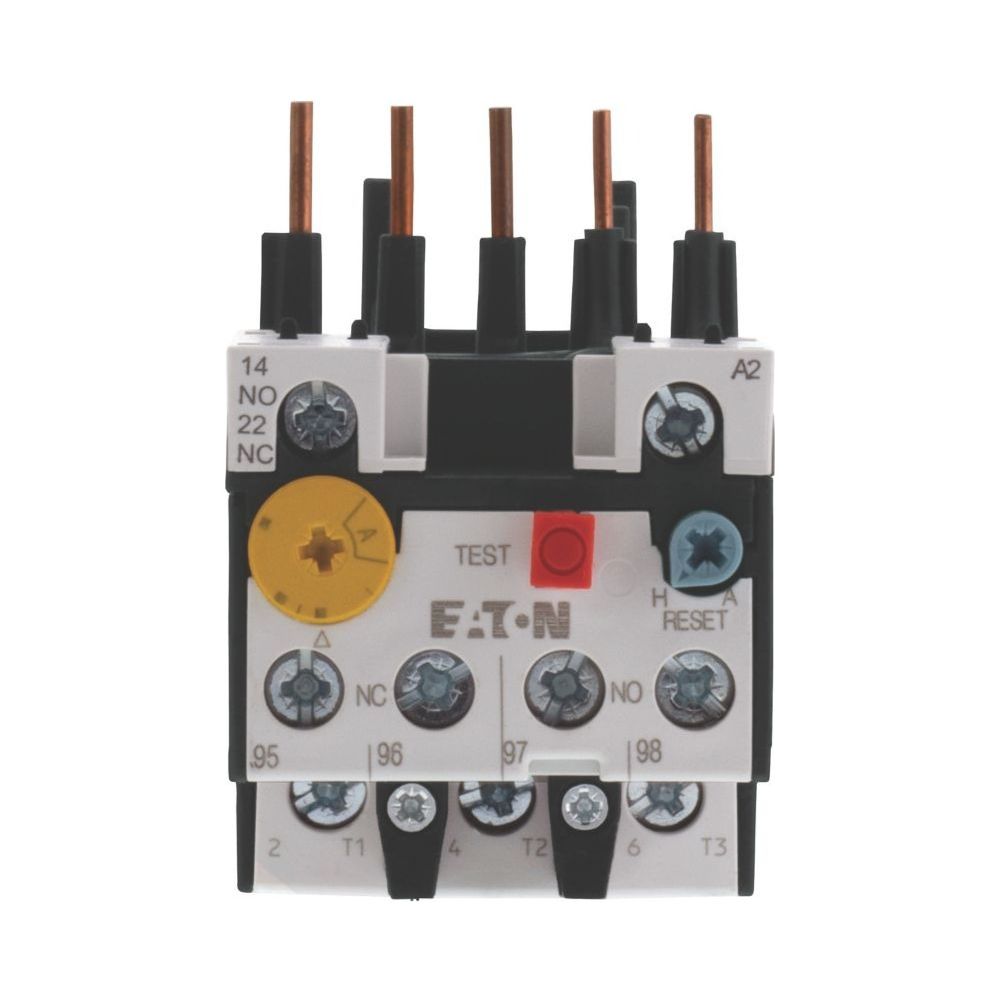

Eaton Motorschutzrelais ZB12 ZB12-16, 12-16A, 1S/1Ö, IP20

Das thermische Motorschutzrelais der Serie ZB von Eaton Moeller dient der Überwachung und Absicherung von Motoren. Mit einem einstellbaren Strombereich von 12 bis 16 A und der Auslöseklasse CLASS 10 A bietet das Gerät Schutz gegen Überlast. Die Baugröße ZB12 ermöglicht eine direkte Montage an Schütze der DILM-Reihe, was eine effiziente Installation in Schaltanlagen unterstützt.

Funktionalität und Bedienung

Das Relais ist mit einer Test-/Aus-Taste sowie einer Reset-Taste ausgestattet, die wahlweise manuell oder automatisch betätigt werden kann. Die integrierte Phasenausfallempfindlichkeit gemäß IEC/EN 60947 sorgt für Betriebssicherheit. Zur Signalisierung und Steuerung stehen jeweils ein Schließer und ein Öffner als Hilfskontakte zur Verfügung. Das Gerät ist für eine maximale Bemessungsbetriebsspannung von 690 V ausgelegt und zeichnet sich durch die Schutzart IP20 aus.

Technische Daten

• Einstellbarer Strombereich: 12 - 16 A
• Auslöseklasse: CLASS 10 A
• Hilfskontakte: 1 Schließer, 1 Öffner
• Montageart: Direktanbau
• Max. Bemessungsbetriebsspannung: 690 V
• Schutzart: IP20
• Baugröße: ZB12
• Produktbreite: 45 mm
• Produkthöhe: 67 mm
• Produktgewicht: 0,145 kg

Durch die Kombination aus präziser Überstromauslösung und flexiblen Reset-Optionen stellt dieses Motorschutzrelais eine leistungsfähige Komponente für industrielle Anwendungen dar. Die direkte Montage an Schütze wie DILM7 bis DILM15 sowie SDAINLM-Varianten vereinfacht die Systemintegration. Mit einem einstellbaren Bereich von 12 bis 16 A und der thermischen Auslösetechnik schützt das Gerät Motoren effektiv vor thermischer Überlastung und trägt zur Betriebssicherheit der Anlage bei.
