Beschreibung

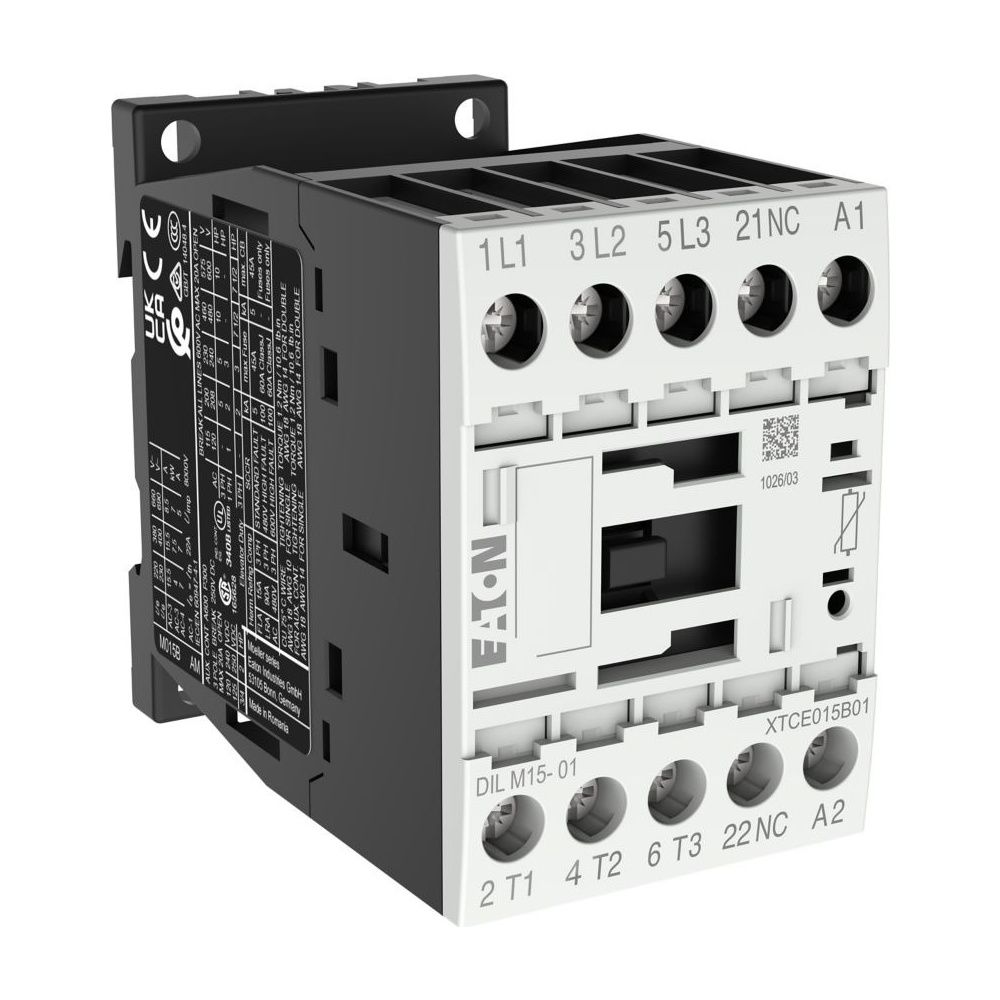

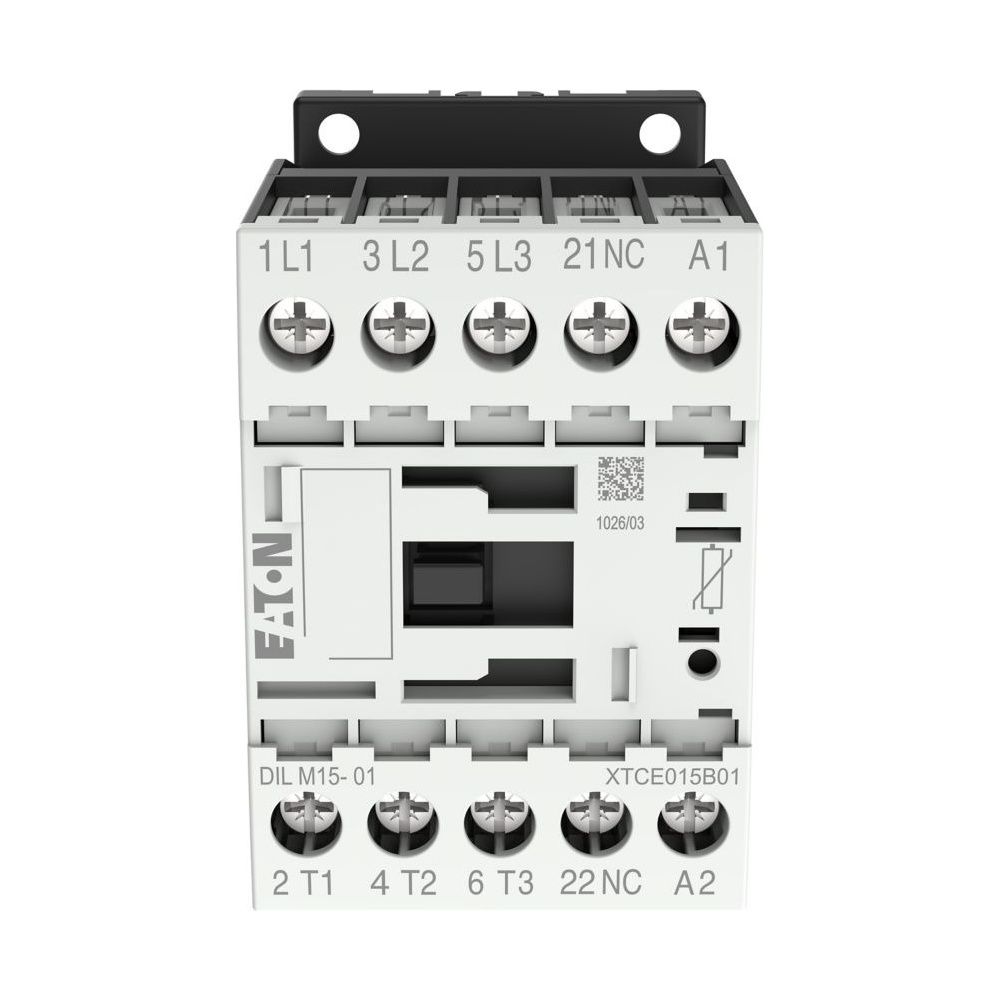

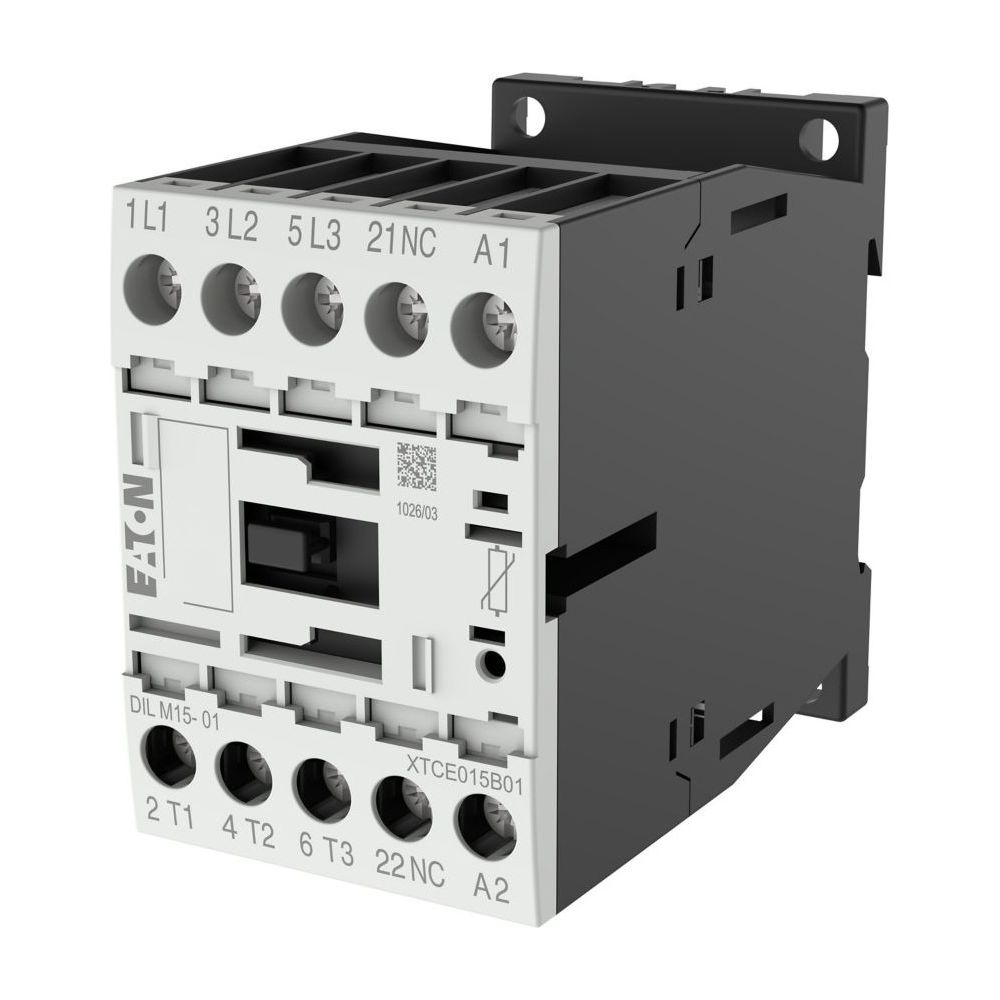

Eaton Leistungsschütz DILM DILM15-01(24VDC), 3-polig 7,5kW 24V DC, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und anspruchsvolle Schaltanwendungen konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einer Gleichstrombetätigung von 24 V DC eignet sich das Gerät für industrielle Schaltaufgaben. Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine platzsparende Montage in Schaltanlagen.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Funktionen wie Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen. In Verbindung mit einem entsprechenden Schützmodul ist das Gerät für die Anbindung an das SmartWire-DT System vorbereitet.
Robuste Konstruktion
Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen aus. Mit der Schutzart IP20 und einer für den industriellen Einsatz optimierten Bauweise erfüllt es Anforderungen an eine zuverlässige Schalttechnik. Die Ausstattung umfasst eine Spiegelkontakt-Funktion sowie eine Varistorschutzbeschaltung.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 15,5 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Steuerspeisespannung: 24 V DC
- Polzahl: 3-polig
- Hilfskontakte: 1 Öffner
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
Durch die Kombination aus einer Schaltleistung von 7,5 kW bei 400 V und der präzisen 24 V DC Gleichstrombetätigung bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Die robuste Ausführung mit 15,5 A Bemessungsbetriebsstrom im AC-3 Betrieb und die einfache Montage mittels Schraubklemmen machen es zu einer verlässlichen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-290108 |
| Breite | 45 |
| EAN | 4015082901080 |
| EAN-13 | 4015082901080 |
| Einschaltdauer | 100 |
| Gewicht | 0,309 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM15-01(24VDC) |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,296 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schutzart | IP20 |
| Spannungsart | Gleichstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| WEEE-Nr. | 92318050 |
