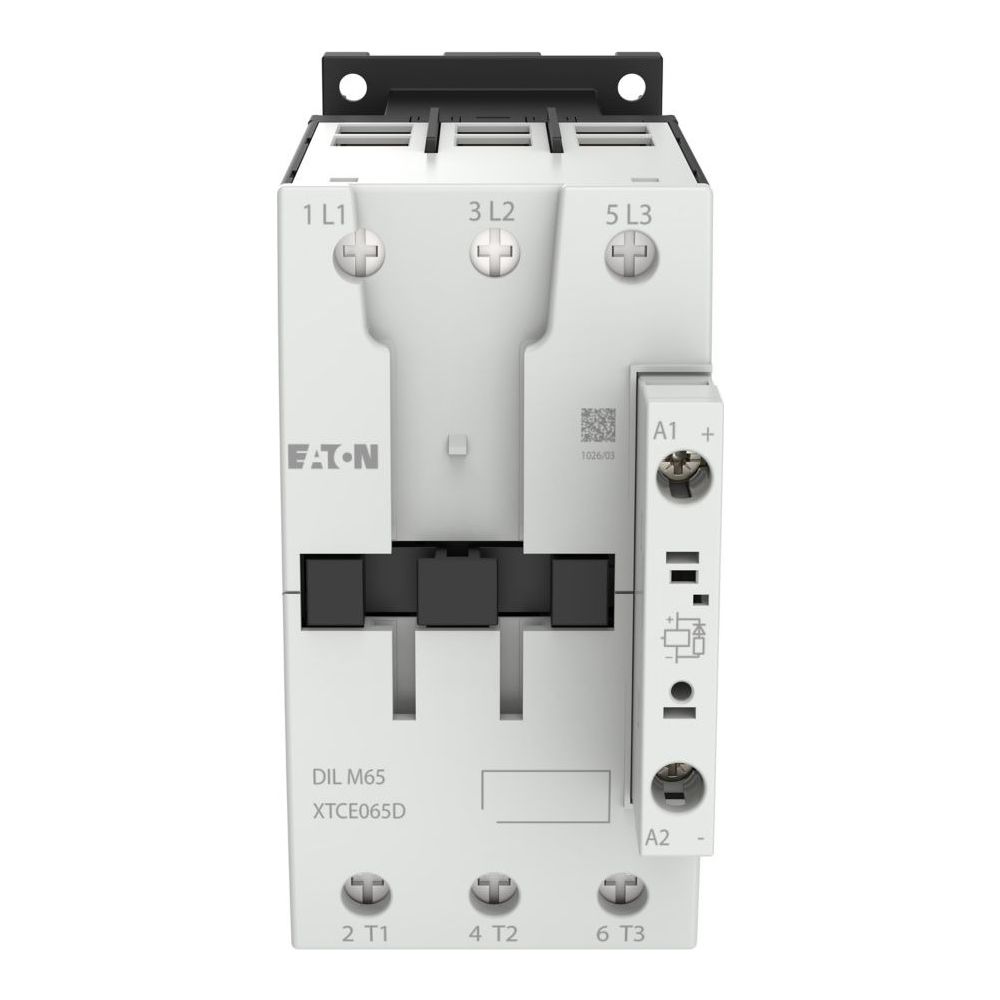

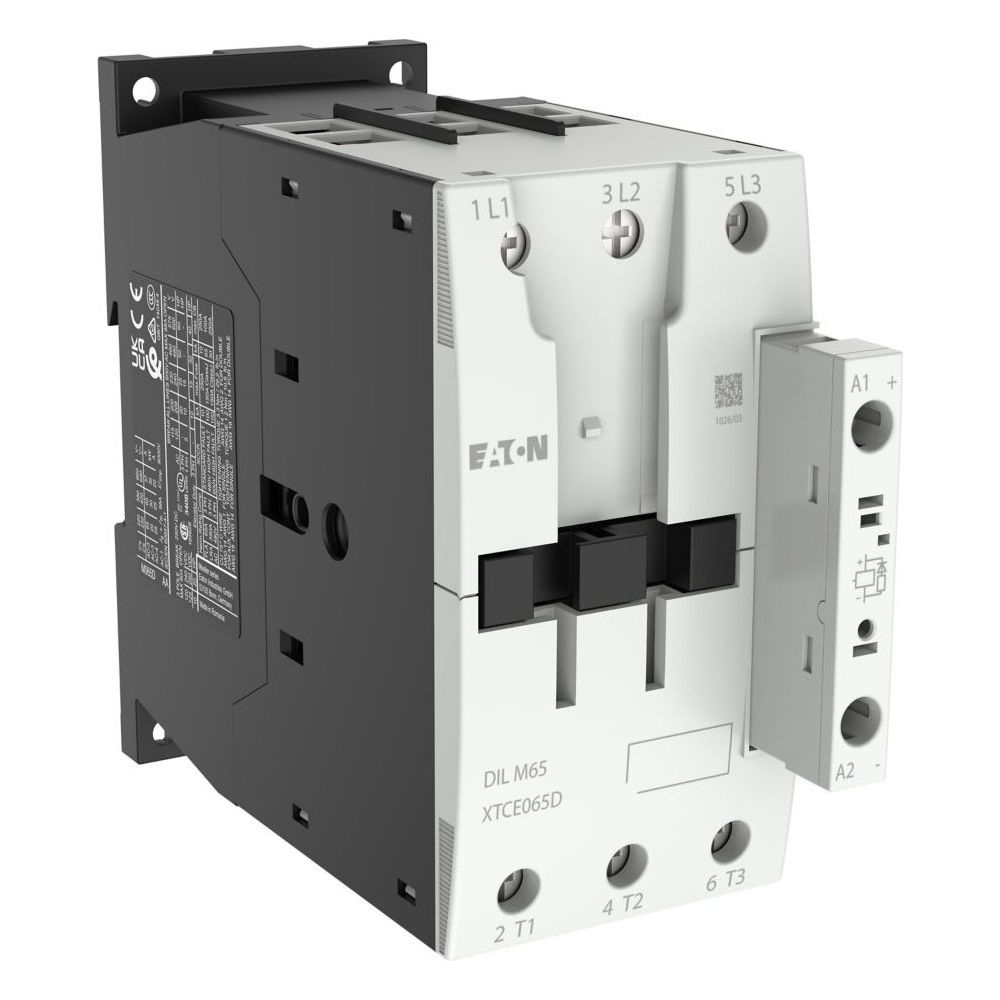

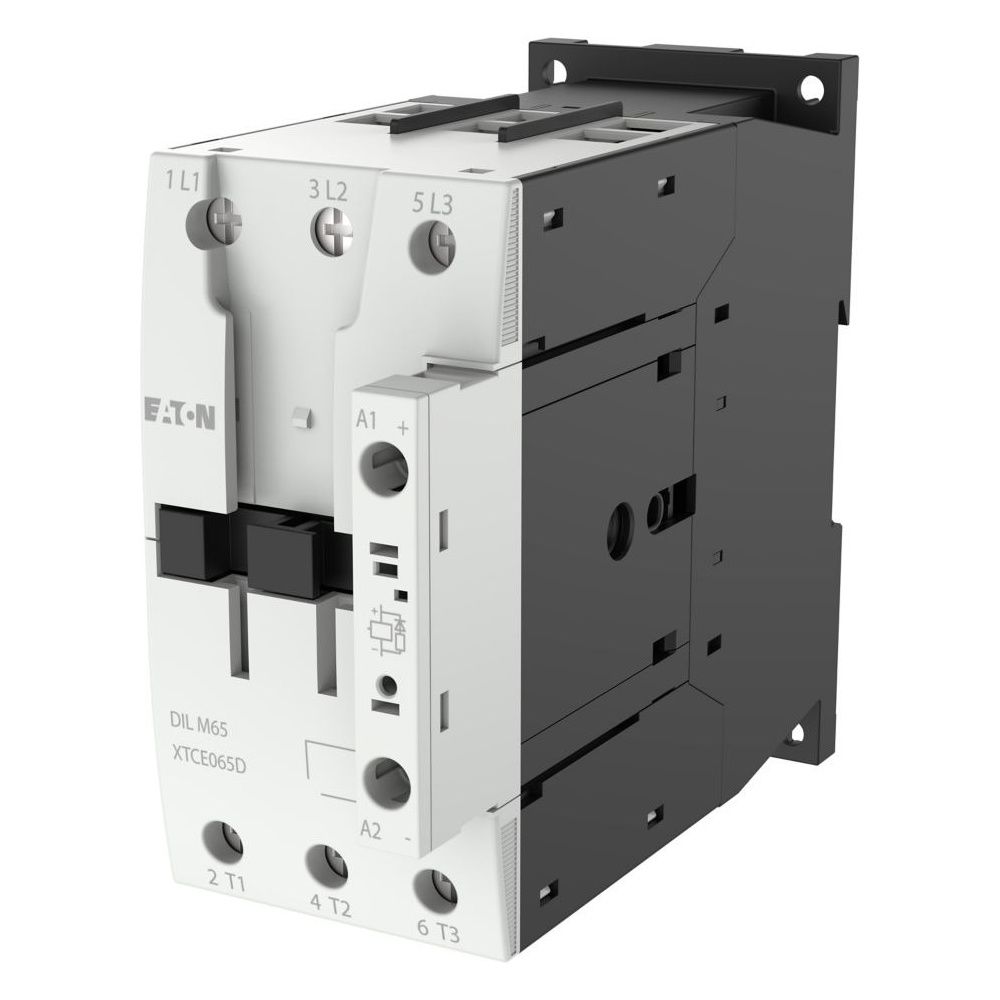

Eaton Leistungsschütz DILM65(RDC24), 30kW, 3-polig, 24-27V DC, Schraubklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V und einer Gleichstrombetätigung (24 - 27 V DC) eignet sich das Gerät für industrielle Anwendungen. Es ist für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Eine integrierte Schutzbeschaltung in der Betätigungselektronik unterstützt den Betrieb. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung der Haupt- und Steuerstromleitungen ermöglichen.
Robuste Konstruktion
Das Gerät ist für eine mechanische Lebensdauer von 10.000.000 Schaltvorgängen ausgelegt und ermöglicht eine Schalthäufigkeit von bis zu 5.000 Schaltspielen pro Stunde. Die kompakte Bauform in der Rahmengröße FS3 erlaubt eine effiziente Platznutzung im Schaltschrank.
Die Kombination aus hoher Schaltleistung und präziser DC-Betätigung macht dieses Leistungsschütz zu einer Komponente für den Schaltanlagenbau. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V und einem Bemessungsbetriebsstrom von 65 A (AC-3) bietet es die Kapazität für Motorsteuerungen. Die Schraubanschlusstechnik und die mechanische Auslegung unterstützen einen stabilen Betrieb in industriellen Umgebungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 30 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 98 A
- Bemessungssteuerspeisespannung: 24 - 27 V DC
- Polzahl: 3-polig
- Anschlusstechnik: Schraubklemmen
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
- Breite: 55 mm
- Höhe: 115 mm
- Tiefe: 132,1 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-277908 |
| Breite | 55 |
| EAN | 4015082779085 |
| EAN-13 | 4015082779085 |
| Einschaltdauer | 100 |
| Gewicht | 1,103 kg |
| Höhe | 115 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Modellcode | DILM65(RDC24) |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 132,1 |
| Produktbreite | 55 |
| Produktgewicht | 1,052 |
| Produkthöhe | 115 |
| Produktkategorie | Schütze |
| Rahmengröße | FS3 |
| Schutzart | IP00 |
| Spannungsart | DC |
| Tiefe | 132,1 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 1,9 |
| WEEE-Nr. | 92318050 |
