Beschreibung

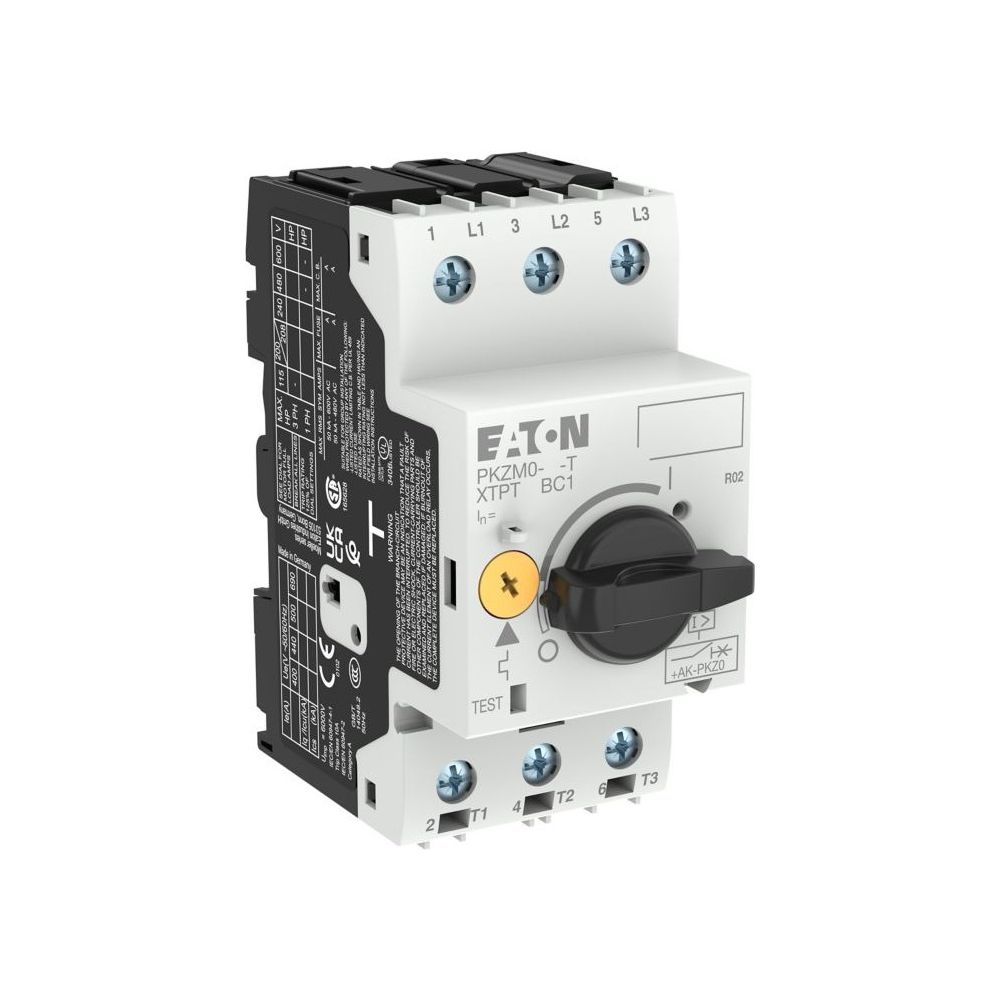

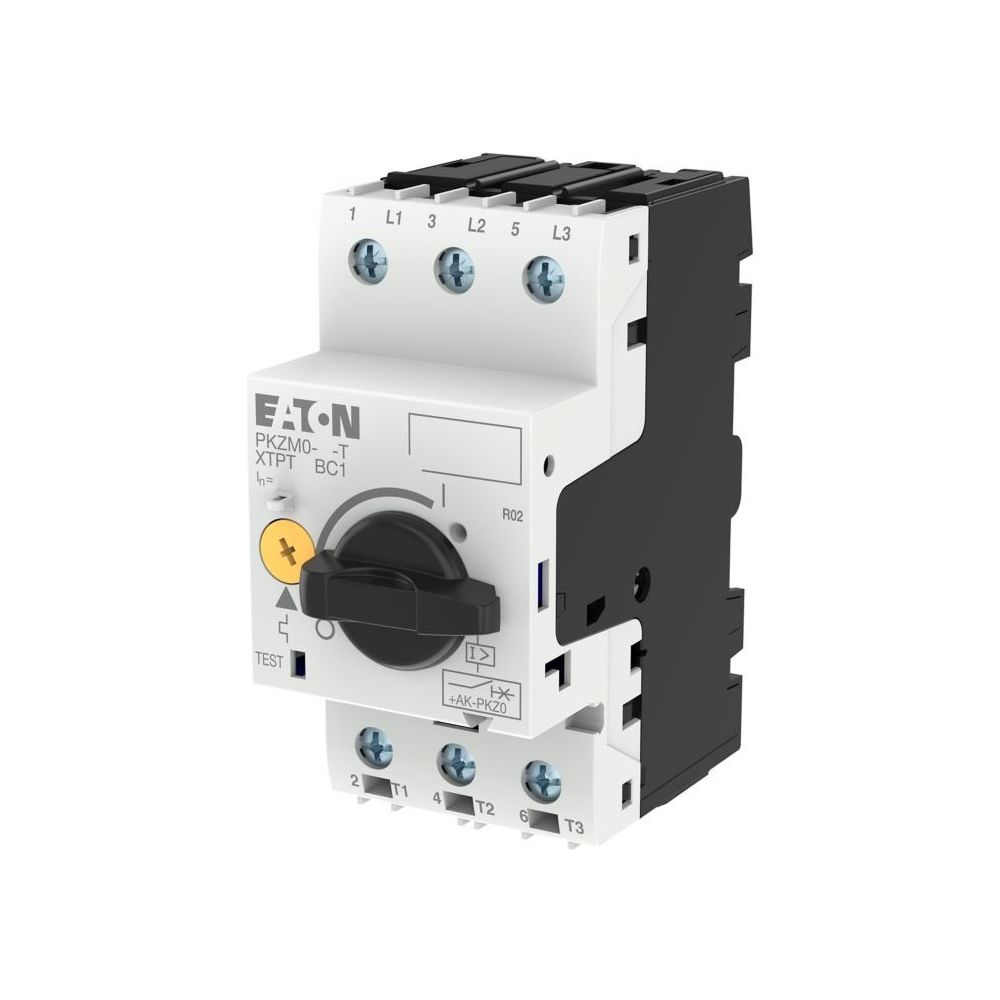

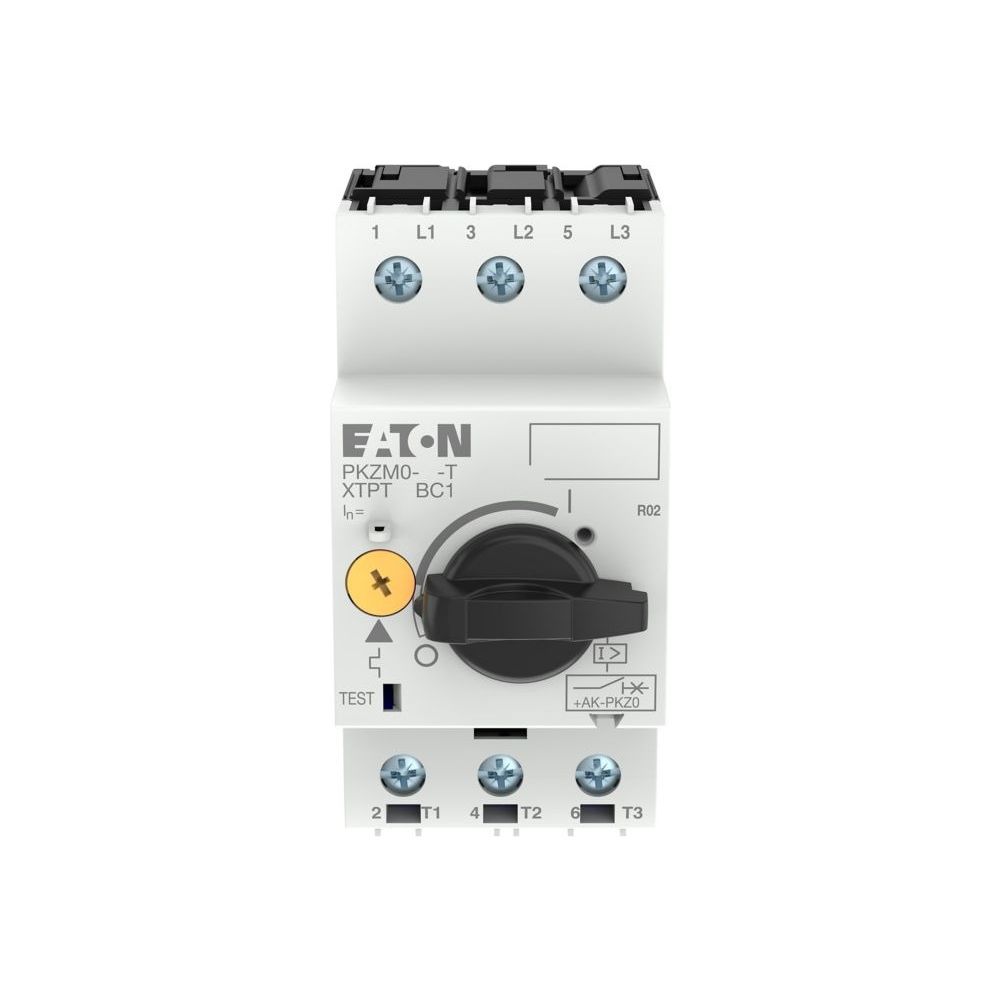

Eaton Transformatorschutzschalter PKZM0 PKZM0-25-T, 3-polig, 20-25A, Schraubklemmen, IP20
Der Transformatorschutzschalter aus der Eaton Moeller Serie PKZM0 ist ein 3-poliges Einbaugerät für den Schutz von Transformatoren mit hohem Einschaltstrom sowie Motoren. Das Gerät verfügt über einen einstellbaren Überlastauslöser von 20 bis 25 A, einen unverzögerten Kurzschlussauslöser und eine phasenausfallempfindliche Schutzeinrichtung. Die Bedienung erfolgt intuitiv über einen Drehknopf.
Montage und Anschluss
Der Anschluss der Hauptstromkreise erfolgt über Schraubklemmen. Das Gerät ist für die Montage auf Hutschienen nach IEC/EN 60715 ausgelegt und weist eine fingersichere Konstruktion gemäß VDE 0106 Teil 100 auf. Ein integrierter Ausgelöstmelder signalisiert den Schaltzustand direkt am Gerät.
Technische Daten
- Bemessungsspannung: 690 V
- Bemessungsdauerstrom: 25 A
- Überlastauslöser Einstellbereich: 20 - 25 A
- Unverzögerter Kurzschlussauslöser: 420 A
- Bemessungsgrenzkurzschlussausschaltstrom (400 V): 50 kA
- Polzahl: 3
- Schutzart: IP20
- Verlustleistung: 6,83 W
- Produktbreite: 45 mm
- Produkthöhe: 93 mm
- Produktlänge/Tiefe: 76 mm
Dieser Transformatorschutzschalter bietet mit einem Bemessungsdauerstrom von 25 A und einem Kurzschlussausschaltvermögen von 50 kA bei 400 V eine robuste Lösung für industrielle Anwendungen. Die hohe mechanische und elektrische Lebensdauer von 100.000 Schaltvorgängen unterstreicht die Zuverlässigkeit des Systems. Durch die präzise Einstellbarkeit des Überlastauslösers zwischen 20 und 25 A lässt sich das Gerät exakt auf die Anforderungen der angeschlossenen Transformatoren abstimmen.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-278493 |
| Ausstattung | Ausgelöstmelder |
| Bemessungsspannung | 690 - 690 |
| Betätigertyp | Drehknopf |
| EAN | 4015082784935 |
| EAN-13 | 4015082784935 |
| Gewicht | 0,306 kg |
| Höhenlage | Max. 2000 |
| Mit Ausgelöstmelder | Ja |
| Modellcode | PKZM0-25-T |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 76 |
| Produktbreite | 45 |
| Produktgewicht | 0,291 |
| Produkthöhe | 93 |
| Schalthäufigkeit | 40 Schaltspiele / h |
| Schutzart (IP) | IP20 |
| Verlustleistung | 6,83 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
